Winner kan handgrepen automatisch plaatsen op basis van het hoogteniveau waarop de unit is geplaatst. Als een onderkast bijvoorbeeld op plinten staat, wordt de handgreep bovenaan geplaatst. Als dezelfde unit naar een positie op wandhoogte wordt verplaatst, wordt de handgreep automatisch onderaan de deur geplaatst.
Dit kan voor alle units worden gewijzigd via de Tekeninginstellingen en voor afzonderlijke units via de objectparameters:
De handgreeppositie wijzigen via Model selecteren in de tekeninginstellingen
- Klik op Ontwerp in de menubalk en selecteer Instellingen, of druk op F7 op het toetsenbord.
- Klik in het venster Tekeninginstellingen bovenaan op de knop Model wijzigen....

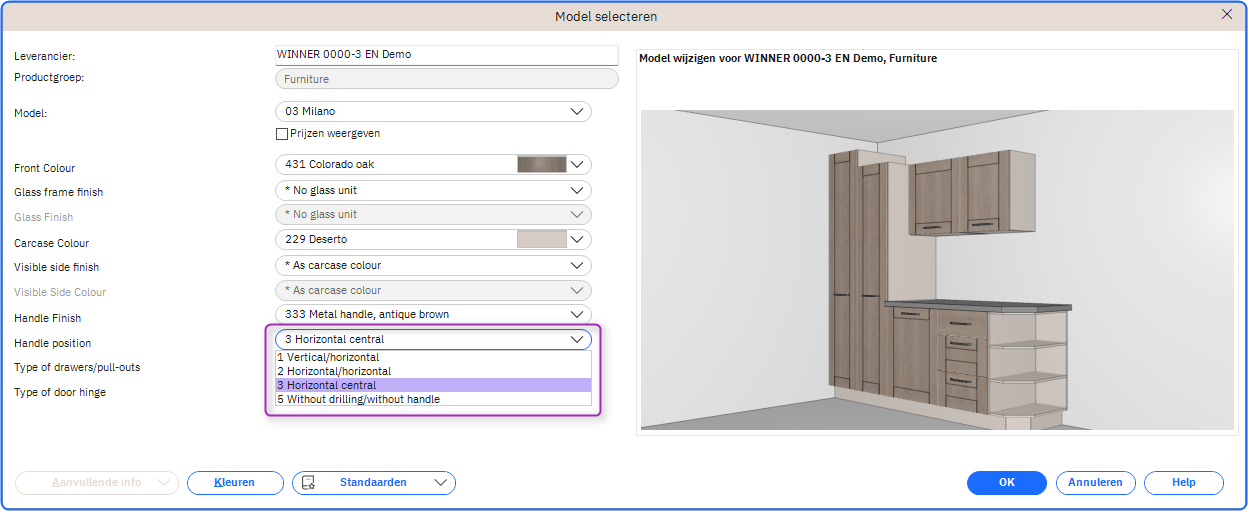

- In Model selecteren kun je, afhankelijk van de gebruikte catalogus, de handgreepoptie en -positie selecteren.
Klik op de vervolgkeuzelijst Handgreeppositie en kies een positie.
- Klik op OK.
Dit heeft invloed op alle artikelen in het plan waarvoor de handgrepen nog niet zijn gewijzigd in de afzonderlijke objectparameters.
De handgreeppositie van een afzonderlijke unit wijzigen via Objectparameters
- Dubbelklik in het ontwerp op de unit waarvan je de handgreeppositie wilt wijzigen.
- Klik in het venster Objectparameters op de vervolgkeuzelijst Frontoppervlakken.
- Klik op de vervolgkeuzelijst met de handgreep, in dit voorbeeld Deur.
- Selecteer Parameters.

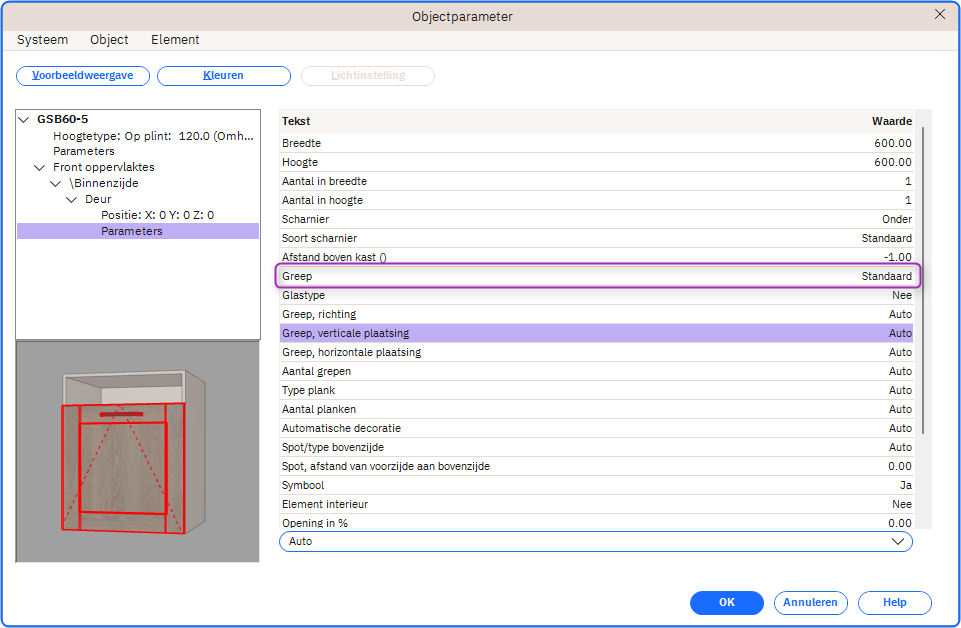

Opmerking: Je kunt Handgreep selecteren en vervolgens onderaan op de vervolgkeuzelijst klikken om de handgreep indien nodig op Uit te zetten.
- Selecteer Handgreep, verticale plaatsing.
- Onderaan de vervolgkeuzelijst staan nu verschillende opties waaruit je kunt kiezen om ervoor te zorgen dat de positie op de gewenste plaats blijft.
Selecteer Altijd bovenaan om ervoor te zorgen dat de handgrepen bovenaan blijven.
Selecteer Altijd onderaan om ervoor te zorgen dat de handgrepen onderaan blijven.
Opmerking: Handgreep, horizontale plaatsing kan op dezelfde manier worden aangepast. Je kunt de handgrepen aan de zijkant (tegenover het scharnier) of in het midden laten blijven.

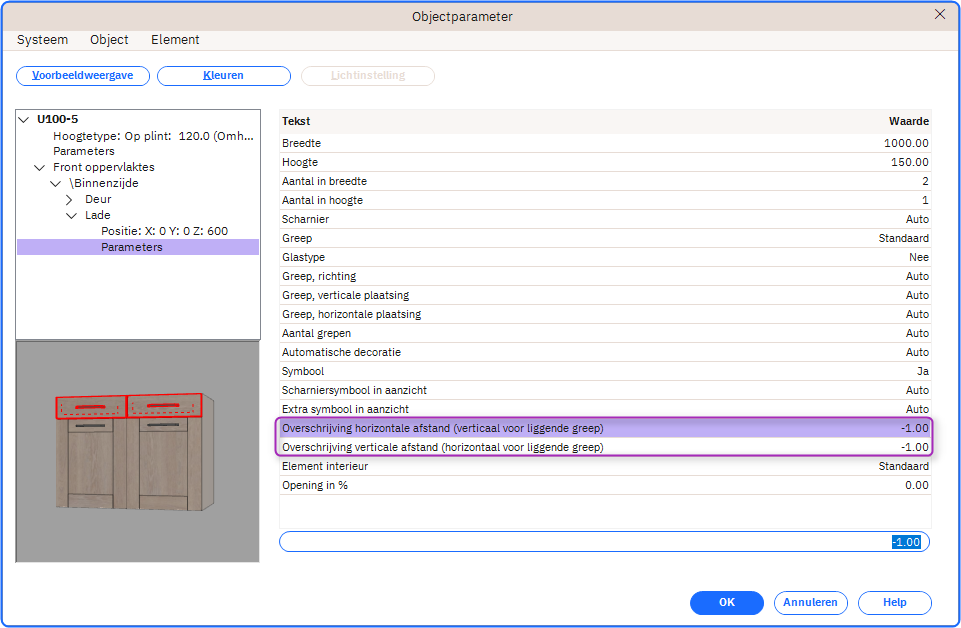

- Je kunt de afstand voor de horizontale en/of verticale plaatsing ook handmatig overschrijven in het dialoogvenster Objectparameters:
Verdwijnende handgrepen/handgreeplijsten
Handgreeplijsten kunnen in het plan verdwijnen als de unit op een bepaald hoogteniveau wordt geplaatst, omdat bepaalde units en laden op gemiddelde hoogte geen handgreeplijst nodig hebben.
Dit betekent dat de lijst kan verdwijnen als de unit tussen de vloerhoogte en de wandhoogte wordt geplaatst, omdat deze technisch gezien niet zou worden gebruikt op de hoogte waarop de unit is geplaatst.
Je kunt de handgreeplijst forceren om te verschijnen in de Objectparameters van het item. Open de deur- of ladeparameters en stel de handgreeppositie vervolgens in op altijd bovenaan of altijd onderaan.
