De Meting tab in Systeem instellingen stelt u in staat om te specificeren hoe metingen zich moeten gedragen en in de tekening moeten verschijnen.
Toegang krijgen tot Meting tabblad via Menu-optie: Algemene instellingen > Systeeminstellingen
Wijzig het huidige alternatief:

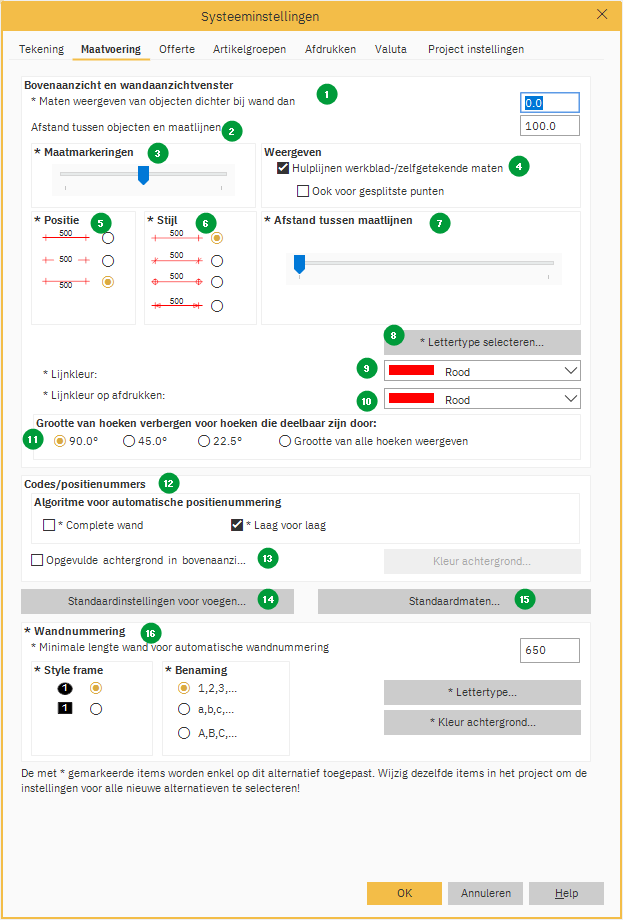

Als u de menuoptie opent Algemene instellingen > Systeeminstellingen en selecteer de Meting tabblad van de alternatief niveau sommige velden zijn gemarkeerd met een asterisk (*) ervoor. Als u een van deze velden wijzigt, hebben de wijzigingen alleen invloed op de huidig alternatief, en nieuwe alternatieven die mogelijk later in hetzelfde milieu van dit project worden gecreëerd.
Standaardinstelling wijzigen voor nieuwe projecten:

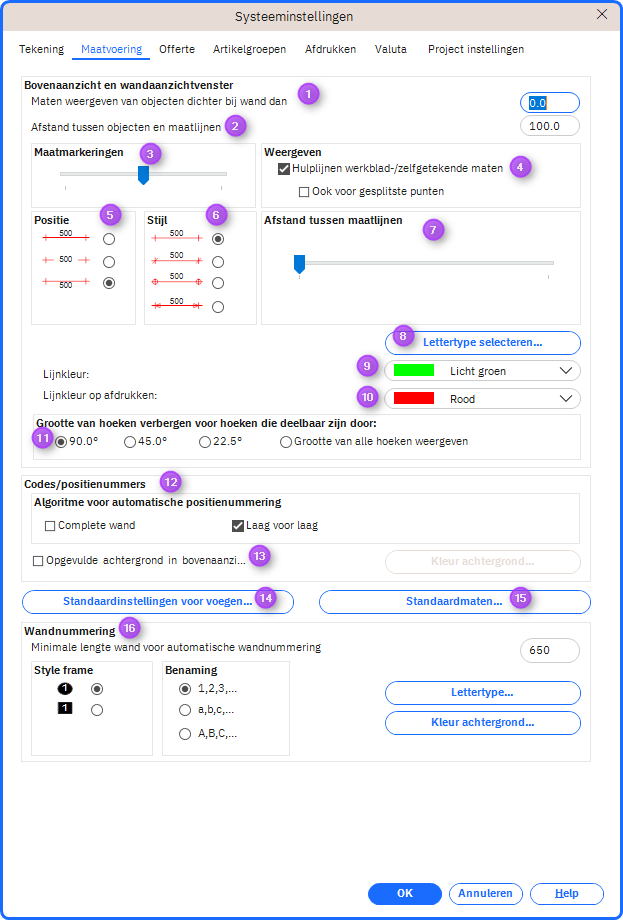

Als u de menuoptie opent Algemene instellingen > Systeeminstellingen en selecteer de Meting tabblad van de projectniveau, eventuele wijzigingen zijn alleen van invloed op nieuwe projecten en alternatieven.
-
Meet alle objecten dichter bij de muur dan:
Winner meet automatisch alle objecten die tegen een muur staan. Geef in mm aan hoe ver van de muur een object kan worden geplaatst en nog kan worden gemeten in het bovenaanzicht en de hoogte.
-
Standaardploeg voor metingen
In Winner kunt u de afmetingen in het werkbladschema naar een andere positie verplaatsen. Dit kan handig zijn als bijvoorbeeld de metingen elkaar kruisen.
Hier kunt u in het werkbladschema de afstand tussen de afmetingen en het werkblad aangeven.
-
Meetmarkering
In dit veld kunt u de grootte van de meetmarkeringen aanpassen.
Als u de aanpassingsschuifknop naar rechts sleept, neemt de grootte van de markering toe en vice versa.
-
Meting offset lijnen
Als u de stippellijn naar de meetlijnen in de plattegrondtekening niet wilt weergeven, moet u het selectievakje uitvinken voordat Meting offset lijnen.
-
Positie
In dit groepsvak kunt u definiëren hoe u de waarde met betrekking tot de meetlijnen in de plattegrond en de hoogtetekening wilt laten verschijnen.
-
Stijl
Selecteer hoe de afmetingen in de tekening moeten worden weergegeven door het gewenste maatformaat te markeren.

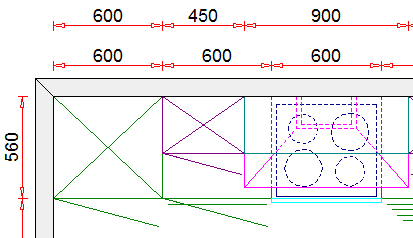

Wanneer een pijl is geselecteerd als meetstijl, zien de metingen er als volgt uit in de tekening:
OPMERKING ! Wanneer de afstand tussen de meetpunten kleiner is dan 250 mm zullen de pijlen verdwijnen.
-
Verschuiving tussen regels
U kunt de afstand tussen de meetlijnen kiezen door de aanpassingsschuifknop te slepen. Als u de aanpassingsschuifknop naar rechts sleept, wordt de afstand tussen de meetlijnen groter en vice versa.
-
Selecteer lettertype
Klik op deze knop als u het lettertype van de afmetingen (de cijfers, niet de lijnen) wilt wijzigen.
Wijzig het lettertype, de letterstijl, de lettergrootte, de effecten en/of de kleur. Een voorbeeld van de geselecteerde instellingen wordt weergegeven in het veld Sample. Klik Oké om de wijzigingen op te slaan.
-
Lijnkleur
Selecteer de kleur voor de meetlijnen in de vervolgkeuzelijst. Deze wijziging heeft alleen invloed op de weergave op het scherm (niet de afdrukken).
-
Lijnkleur op afdrukken
Selecteer de kleur voor de meetlijnen op kleurenafdrukken in de vervolgkeuzelijst.
-
Verberg hoekmetingen voor hoeken die deelbaar zijn door:
Als u niet alle hoekmaten in de werkbladtekening wilt weergeven, kunt u ervoor kiezen sommige ervan te verbergen.
Als u bijvoorbeeld optie 90,0° selecteert, worden alle hoekmetingen voor hoeken die deelbaar zijn met 90,0° in de tekening verborgen.
-
Codes/positienummers
Selecteer de nummerpositionering van eenheden. Laag voor laag wordt genummerd op basis van de eenheid hoogte plaatsing van de laag.
-
Gevulde achtergrond in bovenaanzicht
Vink dit aan om de achtergrondkleur van het plan te wijzigen. Klik Achtergrond kleur.. . om de kleur te selecteren.
-
Standaardinstellingen voor het voegen van tegels
Klik op deze knop om de standaardinstellingen voor gewrichten te wijzigen.
-
Standaard metingen
Klik op deze knop om enkele standaardafmetingen in Winner te wijzigen in relatie tot de ruimtedefinitiemodus of standaardafmetingen voor accessoires/afstanden tot de standaardproducten. Dit geldt voor zaken als plafonds, raam- en deurhoogtes etc. Zie artikel Standaard metingen voor meer informatie
-
Wandnummering
In dit groepsvak kunt u aangeven hoe de wandnummers/namen in de tekening moeten worden weergegeven.
Bovendien kunt u de minimale wandlengte voor automatische nummering definiëren.
-
Minimale wandlengte voor automatische nummering
Voer de minimale lengte van muren in die automatisch een muurnummer moeten krijgen. Wanden met de ingevoerde lengte, of minder, krijgen geen wandnummer. -
Lettertype en achtergrondkleur
Klik op deze knoppen als u het lettertype of de achtergrondkleur binnen het muurnummerframe wilt wijzigen.
