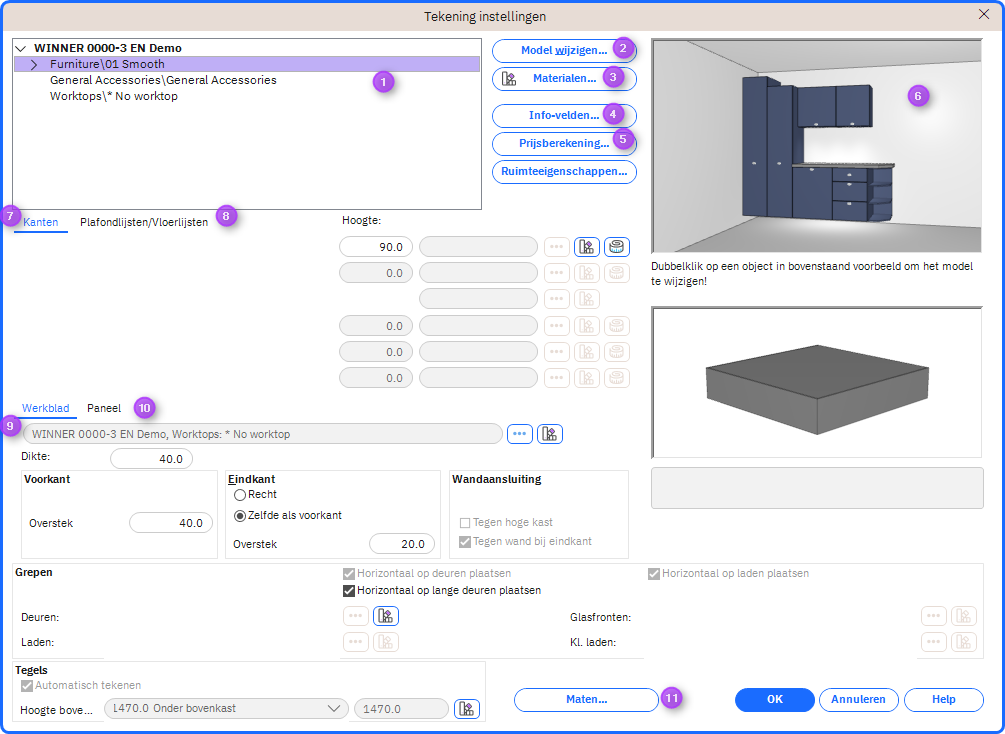

Wanneer u een nieuw alternatief start, wordt u automatisch naar de instellingen van het alternatief gebracht. In dit venster kunt u informatie registreren die alleen van toepassing is op dit alternatief en die van invloed is op zowel de tekening als de offerte.
U kunt uw selecties onmiddellijk maken of ze op een later tijdstip maken door dezelfde opties te openen via Alternatief > Instellingen op de menubalk. Snelkoppeling: F7 Dit brengt je naar de Instellingen voor tekenen raam.

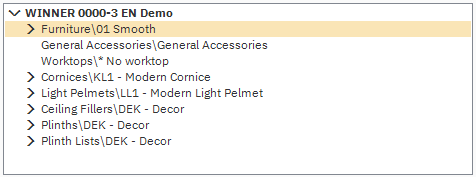

Catalogus / Model / Afwerkingen
Alle modellen/productgroepen en afwerkingen die in het huidige alternatief worden gebruikt, worden weergegeven in een boomstructuur:
Model wijzigen
U verandert van model door eerst een regel in de lijst te markeren Catalogus / Model / Afwerkingen . Klik op de Model wijzigen en selecteer een nieuw model samen met eventuele afwerkingen.
Materialen
Door deze optie te starten, kunt u de materiaalkeuze wijzigen voor de verschillende modellen die in de Catalogus / Model / Afwerkingen lijst.
Markeer eerst een regel in de Catalogus / Model / Afwerkingen lijst. Klik dan op de knop Materialen.
Info veld
Wanneer u een offerte afdrukt, worden de naam van alle gebruikte catalogi en uw keuze van model en afwerking automatisch in een apart blok in de offerte weergegeven. Gebruik infovelden om andere informatie in hetzelfde blok in te voeren voor dit alternatief.
U registreert een infoveld door eerst een regel in de lijst te markeren Catalogus / Model / Afwerkingen die bij de gewenste catalogus hoort. Klik vervolgens op de Info velden knop.
Prijsberekening
Om de prijsindexen en klantenkortingen van de catalogus voor dit alternatief te negeren, gebruikt u deze functie. Markeer eerst een regel in de lijst Catalogus / Model / Afwerkingen die hoort bij de gewenste catalogus. Klik dan op de knop Prijsberekening.

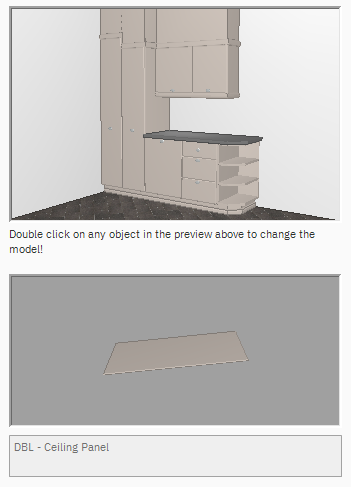

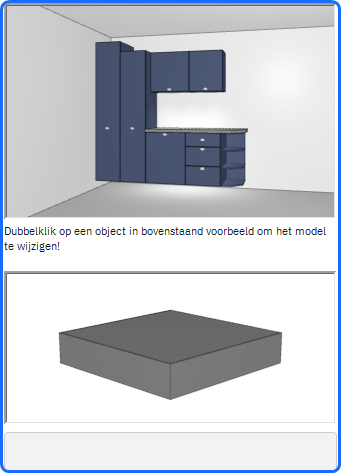

Voorbeeld van model en afwerking
In het bovenste voorbeeld toont Winner het geselecteerde model met de geselecteerde afwerkingen.
In het onderste voorbeeld toont Winner een voorbeeld van het werkblad dat u voor dit alternatief heeft geselecteerd.
Opmerking : het bovenste voorbeeld toont een gedeelte van de hele keuken, maar het onderste voorbeeld toont wat u momenteel aan het aanpassen bent.
Randen
In dit tabblad registreert u catalogus, code, hoogte en model voor de plinten, plintlijsten, decorlijsten, lichtschermen, kroonlijsten en plafondvullers die in de tekening worden gebruikt.
-

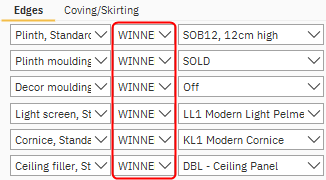

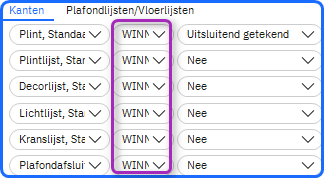

Catalogus
Selecteer de gewenste catalogus in de vervolgkeuzelijst. De winnaar zal automatisch de hoofdcatalogus voor het alternatief voorstellen.
-

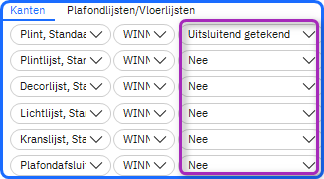

Code
Selecteer de code in de vervolgkeuzelijst. De winnaar toont de codes voor de geselecteerde catalogus.
Wanneer u de code heeft geselecteerd, wordt u automatisch gevraagd om het model en de eventuele afwerking te selecteren.

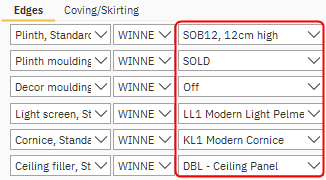

De codes die verschijnen zijn afkomstig uit de geselecteerde catalogus. Als u de waarde selecteert: alleen getekend , de lijstwerk wordt in de tekening getoond, maar niet met code en prijs overgezet naar de offerte.
-
Hoogte
Selecteer de hoogte. Het veld kan niet worden bewerkt als de catalogus de te gebruiken hoogte regelt.
-
Model
De winnaar toont de naam van het geselecteerde model. Om een ander model/afwerking te selecteren klikt u op de knop rechts van het veld.
Koof / Plint
In dit tabblad kunt u lijsten en/of plinten selecteren om in de tekening te gebruiken. U kunt hiervoor meer dan één optie hebben - zie artikel voor meer informatie.
Plinten en plinten kunnen per muur worden geselecteerd/gedeselecteerd, zowel voor gewone muren en valse muren, als voor valse muurranden. Deze selectie wordt gemaakt in het eigenschappenvenster, dat verschijnt wanneer u de gewenste muur, valse muur of valse muurrand markeert en op . drukt Ctrl + F5 .
-
Gebruik kroonlijsten op plafondvullers
Vink dit veld aan als u kroonlijsten op plafondvullers wilt.
OPMERKING! Dit veld is alleen beschikbaar als u een code voor kooflijst selecteert.
-
Plinten gebruiken op plinten
Vink dit veld aan als u plinten op plinten wilt.
OPMERKING! Dit veld is alleen beschikbaar als u een code voor plinten selecteert.
-
Hoogte
Dit veld kan alleen worden bewerkt als u een koof/plint heeft geselecteerd uit de productcatalogus van Winner Standard.
Werkbladen
Op dit tabblad kunt u algemene informatie registreren over de werkbladen die u in de tekening gaat gebruiken. Door te klikken op de '... ' knop kunt u model/afwerkingen bewerken.
-
Dikte
De dikte in mm. werkbladen die automatisch in de tekening worden gemaakt. Deze dikte wordt geregistreerd in de catalogus van uw fabrikant. Als u deze waarde wijzigt, veranderen alle automatisch aangemaakte werkbladen van dikte. Als u een werkblad uit de vrije hand tekent, wordt u altijd gevraagd welke dikte u het werkblad wilt hebben.
Voorste zijde
Vorm van de voorkant van alle werkbladen in de tekening.
-
overhang
Overhang in mm. van voorranden van automatisch aangemaakte werkbladen in de tekening. De overhang wordt berekend vanaf het frame van de unit (zonder deur).
Einde rand
In dit groepsvak kunt u de vorm van de eindrand van alle werkbladen in de tekening selecteren.
-
Vorm van eindrand
Vorm eindrand van alle werkbladen in de tekening. U kunt kiezen tussen: Rechtdoor eindrand en Hetzelfde als voorrand .
-
Overhangende eindranden
Overhang in mm. van de eindrand van automatisch aangemaakte werkbladen in de tekening.
opstaan
In deze groepenkast kunt u de opstand selecteren, maar ook of deze tegen een wand en/of hoge kast geplaatst moet worden.
Deze functie is alleen beschikbaar als de catalogus die voor dit alternatief wordt gebruikt hiervoor is aangepast.
Bedekkend paneel
In dit tabblad kunt u algemene informatie registreren over de afdekpanelen die u in de tekening mag gebruiken. Met behulp van de vervolgkeuzelijst kunt u ze uitschakelen of de plaatsing selecteren, waardoor ze worden ingeschakeld. Door te klikken op de '... ' knop kunt u model/afwerkingen bewerken.
-
Dikte
De dikte in mm. van afdekpanelen die automatisch in de tekening worden gemaakt. Deze dikte wordt geregistreerd in de catalogus van uw fabrikant. Als u deze waarde wijzigt, zullen alle automatisch aangemaakte afdekpanelen van dikte veranderen. Als u uit de vrije hand een bekledingspaneel tekent, wordt u altijd gevraagd welke dikte u het bekledingspaneel wilt hebben.
Voorste zijde
Vorm voorkant van alle afdekplaten in de tekening.
-
overhang
Overhang in mm. van voorranden van automatisch gemaakte afdekpanelen in de tekening. De overhang wordt berekend vanaf het frame van de unit (zonder deur).
Einde rand
In dit groepsvak kunt u de vorm van de eindrand van alle afdekpanelen in de tekening selecteren.
-
Vorm van eindrand
Vorm eindrand van alle afdekplaten in de tekening. U kunt kiezen tussen: Rechtdoor eindrand en Hetzelfde als voorrand .
-
Overhangende eindranden
Overhang in mm. van de eindrand van automatisch gemaakte afdekpanelen in de tekening.
Beschikbare gebieden op het tabblad Werkblad en Bekleding:
Handgrepen
Selecteer de gewenste code in de vervolgkeuzelijst. De codes die in de vervolgkeuzelijst verschijnen, worden opgehaald uit de catalogus die is geselecteerd voor handvatten. Als u alleen de waarde Getekend selecteert, wordt de geselecteerde handgreep in de tekening weergegeven, maar niet met code, aantal en prijs overgezet naar de offerte. Een voorbeeld van de handgreep die is gemarkeerd/geselecteerd, wordt in het venster weergegeven. Als u op het pictogram van het kleurenpalet klikt, kunt u de kleur van het handvat wijzigen.
Door op de knop meer opties te klikken:
het dialoogvenster "Product selecteren" wordt geopend. Hier kunt u de handgreep uit de geselecteerde catalogus selecteren/wijzigen en kunt u zoeken op code.
-
Horizontaal op deuren plaatsen
Sommige handgrepen kunnen zowel horizontaal als verticaal op deuren worden geplaatst. De verticale plaatsing wordt automatisch voorgesteld. Als u dit veld selecteert, worden alle handvatten horizontaal in de tekening geplaatst. U kunt deze plaatsing niet voor elke afzonderlijke deur wijzigen. -
Horizontaal op lades plaatsen
Als u dit veld aanvinkt, worden alle grepen op de lades horizontaal in de tekening geplaatst. U kunt deze plaatsing voor elke afzonderlijke trekking bewerken.
-
Deur
Handgrepen die op alle deuren worden geplaatst. Selecteer de gewenste code in de vervolgkeuzelijst. De codes die in de vervolgkeuzelijst verschijnen, worden opgehaald uit de catalogus die is gedefinieerd als de hoofdcatalogus voor het alternatief.
Als u de waarde Standaard selecteert, verschijnt er een standaard handvat in de tekening maar wordt deze niet met nummer, code en prijs overgezet naar de offerte.
-
Glas
Handgrepen die op alle glazen deuren worden geplaatst. Selecteer de gewenste code in de vervolgkeuzelijst. De waarde Zelfde als deur wordt automatisch voorgesteld.
-
Lade
Knoppen die op alle lades passen. Selecteer de gewenste code in de vervolgkeuzelijst. De waarde Zelfde als deur wordt automatisch voorgesteld.
-
Klein
Handgrepen die op alle kleine lades passen. Selecteer de gewenste code in de vervolgkeuzelijst. De waarde Zelfde als lade wordt automatisch voorgesteld.
Tegels boven werkbladen
In deze groepsbox kunt u informatie over tegels over werkbladen registreren.
Opmerking : Om ongewenste openingen in de tegels te voorkomen, moeten de kasten exact tegen de muur worden geplaatst (handmatig of door gebruik te maken van de automatische offset van de wand functie).
-
Automatische berekening
Dit veld wordt automatisch geactiveerd wanneer u een patroon voor de tegels selecteert. U kunt het veld naar wens AAN/UIT zetten door het selectievakje aan of uit te vinken. Hiermee wordt het automatisch plaatsen van tegels in- of uitgeschakeld.
Door op het kleurstaal te klikken , kunt u het patroon op alle tegels boven werkbladen selecteren. Deze functie is van toepassing op alle wanden waar de tegels automatisch geplaatst worden. Om een tegelpatroon voor een bepaalde muur te selecteren, klik om een muur te markeren in Ruimtedefinitiemodus en klik vervolgens op de Kleurinstellingen voor ruimte en objecten bewerken icoon
Opmerking : De enige maataanpassing die u kunt maken aan het automatisch plaatsen van tegels is de hoogte van de bovenzijde, deze wordt aangepast met behulp van de vervolgkeuzelijst.
Afmetingen
Door deze functie te starten kunt u alle standaardmaten wijzigen die in de catalogus zijn gedefinieerd. Als u standaardmetingen bewerkt, worden objecten die door deze metingen worden beïnvloed automatisch in de tekening bewerkt.
