Een toevoeging van een erker kunt u in uw ruimte maken door de volgende stappen te volgen:
Opmerking: dit is de methode vanaf versie 12.4a3 verder.

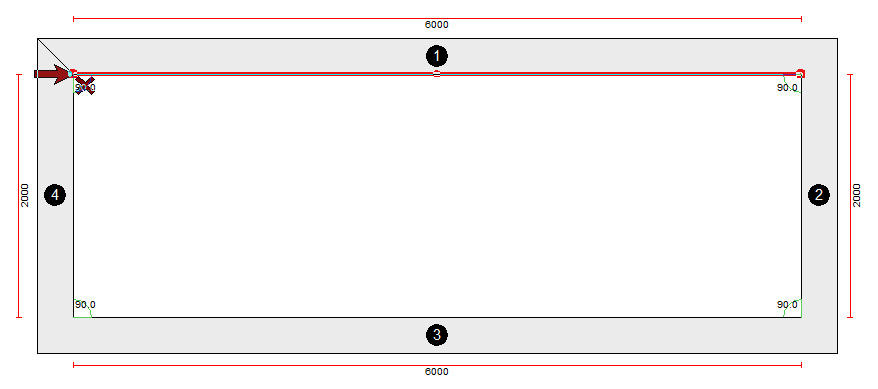

Begin met het plaatsen van uw muren.
- In dit voorbeeld Muur 1 zal de basis zijn voor het maken van de erker.
De metingen in dit voorbeeld zijn: - Frontbreedte erker: 2000 mm
- Muren aan elke kant van erker: 1000 mm
- De initiële wandlengte die in dit voorbeeld nodig is, zal dus 6000 mm zijn.
Maak punten in muur 1
- Klik met de rechtermuisknop op Muur 1 en selecteer Punt toevoegen.
- In het venster punt toevoegen voert u 1000 mm in Afstand A om de muur aan de linkerkant van de erker te maken.
- Klik met de rechtermuisknop op Muur 2 en herhaal het proces: selecteer Punt toevoegen en voer 1000 mm in Afstand B om de rechterzijwand te maken.

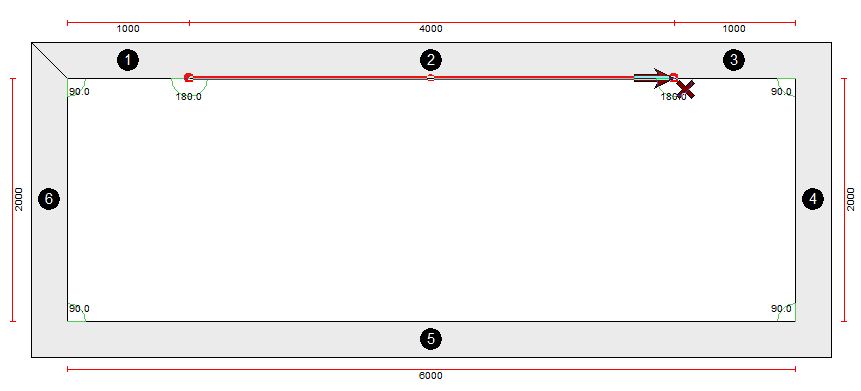

Je hebt nu 3 muren op dezelfde lijn.
Parallelle verschuiving wand 2
-
Klik met de rechtermuisknop op Wand 2 en selecteer Parallelle verschuiving.
- In de Parallelle verschuiving lijn venster, voer de afstand in waarop u de erker wilt laten uitsteken. In dit voorbeeld zal dit 2000 mm zijn.
- Klik OK.

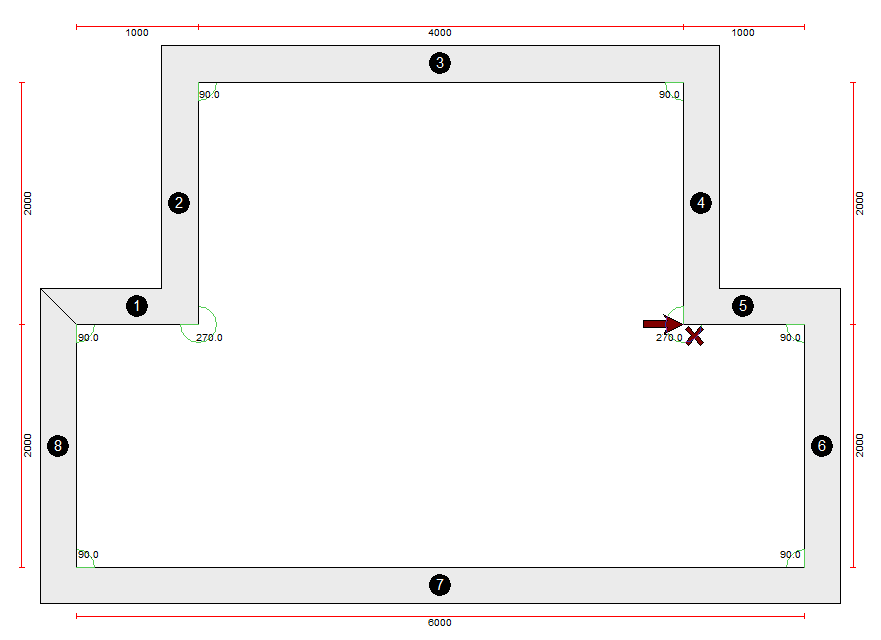

Aan beide zijden zijn automatisch muren gemaakt.

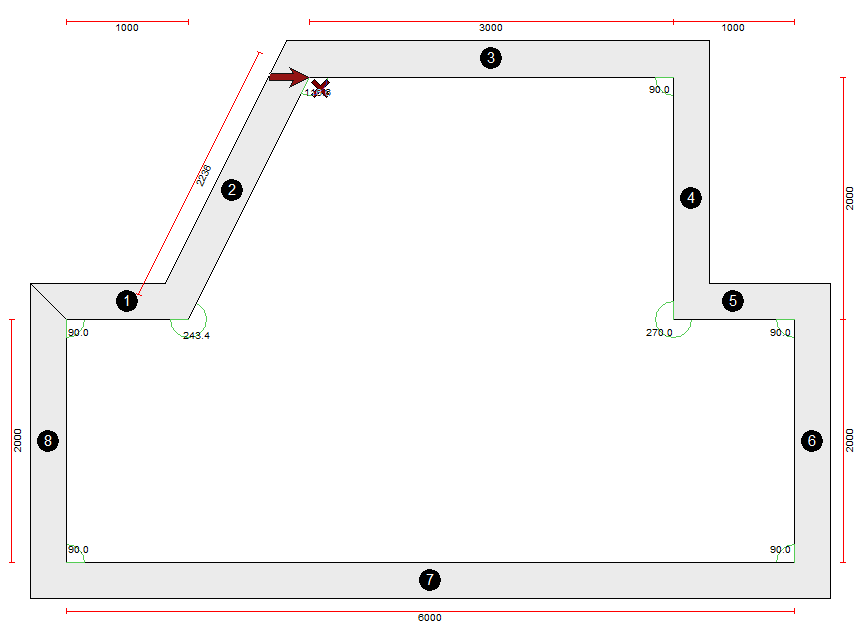

Verkort de lengte van muur 3

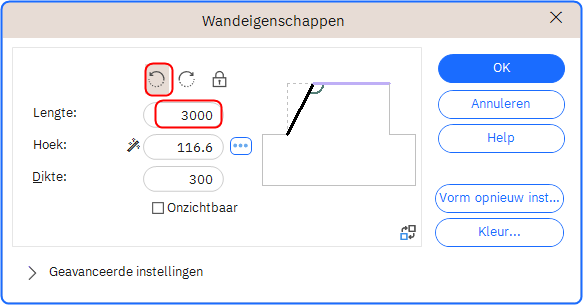

- Dubbelklik Muur 3.
- Wijzig in het venster Wandeigenschappen de waarde Lengte van 4000 tot 3000.
- Selecteer de wijziging heeft invloed op de volgende mu(u)r(en) pictogram
- Klik OK.
-

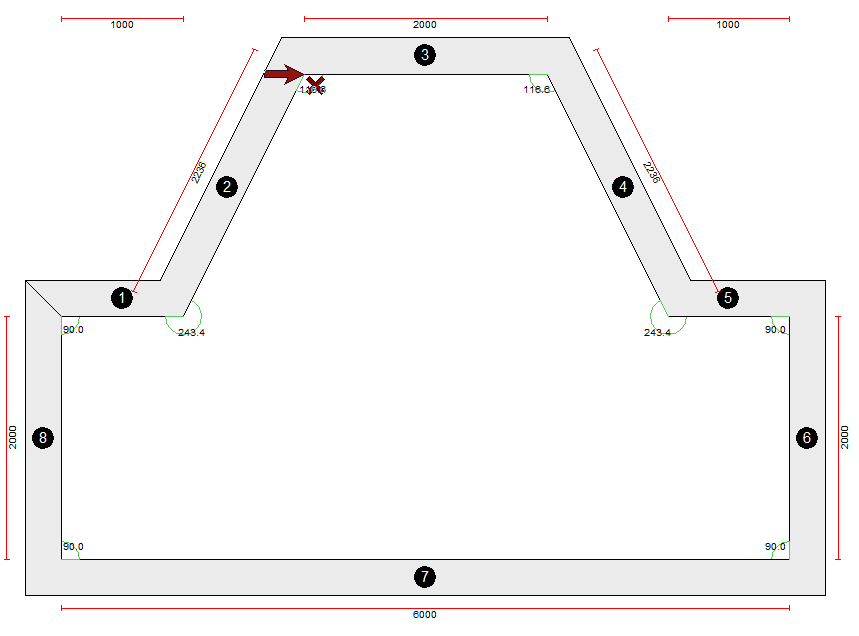

Dubbelklik opnieuw op Wand 3 .
- Verander de Lengte dit keer van 3000 tot 2000 mm.
- Selecteer de de wijziging heeft invloed op de volgende mu(u)r(en) pictogram
- Gebruik indien nodig het schakelpictogram
totdat het voorbeeld de gewenste vorm toont.
- Klik OK.

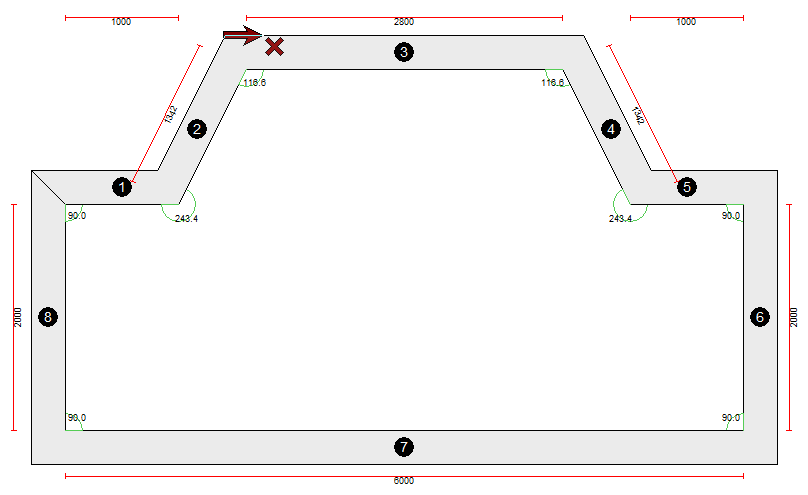

Er is nu een erker aan het plan toegevoegd. Als de verlenging te ver of te kort is, gebruik dan Parallelle verschuiving om aanpassingen te maken:
- Klik met de rechtermuisknop Muur 3.
- Selecteer Parallelle verschuiving.
- In het Parallelle verschuiving lijn venster, voer de hoeveelheid in waarmee u de verlengde lengte wilt aanpassen.
Opmerking: Voer een mincijfer in om in te korten.
