U kunt een gratis tekening van vulmiddel maken in uw alternatief, zodat het lijkt op een gebogen muur, of u kunt een bouwsteen gebruiken in standaardproducten.
In gebogen muren kunnen geen deuren of ramen worden geplaatst zoals in een echte muur in het plan.

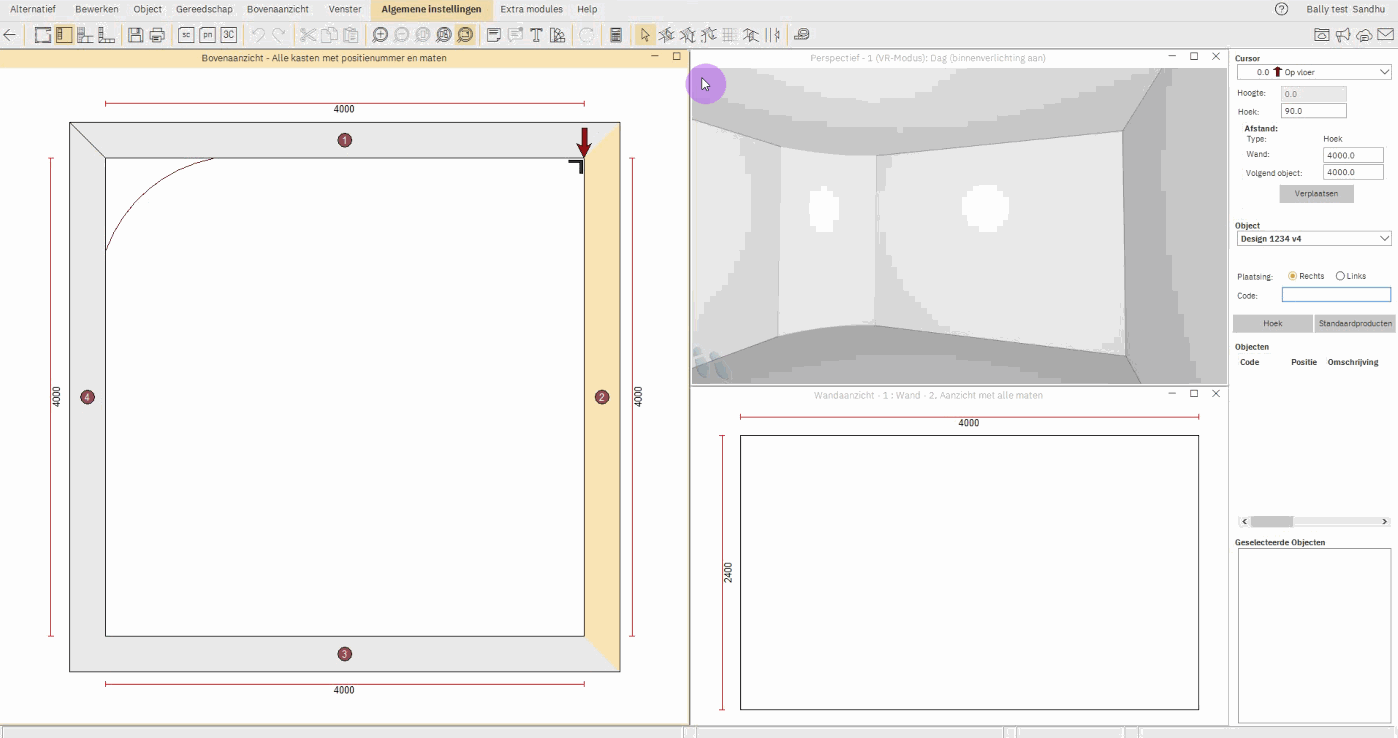

Standaardproduct
- Verplaats de cursor naar de hoek van de kamer die u gebogen wilt laten lijken.
- Selecteer de optie Standaardproducten.
- Selecteer de optie Interieur, bouwstenen uit het menu.
- Selecteer het item Bocht W500 214B.
- Klik op OK.
- Stel de hoogtepositie in als Op de vloer, (Boven) en klik OK.
- Stel de Hoogte van het object op dezelfde hoogte als de muren in het plan (de standaardhoogte is 2400 mm).
- Stel de Straal van het object aan de straal van de curve die u nodig hebt.
- Klik op OK.

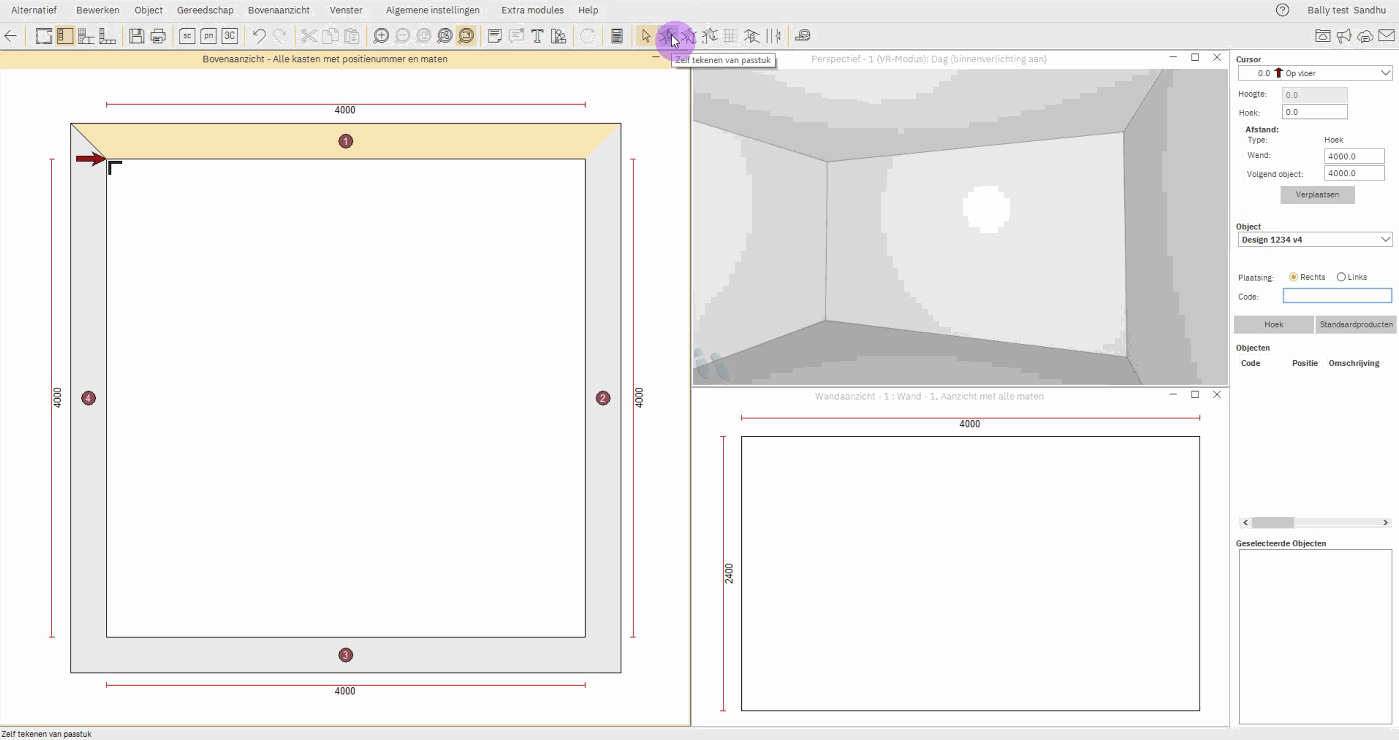

Vrije tekening van vulmiddel
- Klik op de Inrichtingsmodus icoon
- Klik op de Vrije tekening van vulmiddel icoon.
- Klik op de binnenhoek waar u een gebogen muur wilt hebben en sleep deze naar de gewenste lengte voor de kromming.
- Klik of sleep de vullijn naar de plek waar de curve op de tegenoverliggende muur eindigt.
- Klik op de Sluit figuur met één lijnpictogram.
- Omdat het een vulmiddel is, Selecteer product In het venster wordt u gevraagd een code te selecteren. Klik Overslaan.
- In de Objecteigenschappen venster, verander de Hoogte van het object op dezelfde hoogte als de muren in het plan (de standaardhoogte is 2400 mm). Klik op Kleur in de Tekst veld en selecteer in de vervolgkeuzelijst Muur om de kleur dezelfde te maken als de muren in de kamer.
- Klik OKE.
- Klik op de Gratis tekening van vulmiddel icoon.
- Klik op de Selecteer gereedschap icoon.
- Selecteer de lijn van de getekende opvulstof die u gebogen wilt maken.
-
Klik met de rechtermuisknop en ga naar Wissel lijn/boog.
- Klik op het middelpunt van de gebogen lijn, houd de muisknop ingedrukt en sleep naar binnen of naar buiten om de straal van de kromming naar wens te vergroten.
OPMERKING: Om in kleinere stappen te slepen, houdt u de Shift-toets of Shift-Ctrl-toets ingedrukt terwijl u sleept.

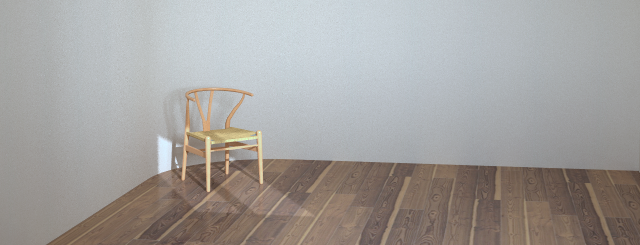

De gebogen vuller is nu voltooid en zal naadloos verschijnen wanneer deze wordt weergegeven.

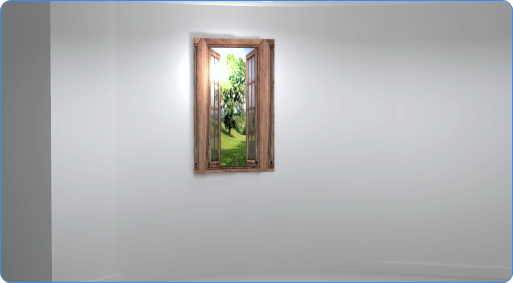

Geef de indruk van een raam of deur in de gebogen muur
Het is niet mogelijk om een raam- of deurobject aan de gebogen wand toe te voegen, omdat dit met een vulmiddel of een object uit standaardproducten wordt gemaakt. U kunt echter een afbeelding van een raam of deur toevoegen om op de renders de indruk te wekken dat deze zich in de gebogen muur bevinden. Volg hiervoor de onderstaande stappen:
- Selecteer in de inrichtingsmodus het pictogram voor Gratis tekening van vulmiddel
- Gebruik de pijl om een opvulstuk te maken met de gewenste breedte voor het raam of de deur en sluit het achter de kromming.
- In Hoogtepositie instellen de gewenste hoogte voor het raam of de deur instellen.
- In Bevestigen selecteren Ja.
- In Objecteigenschappen de hoogte van het raam of de deur instellen.
- Selecteer de Kleuren knop. In Materiaal toewijzen aan oppervlak Klik Selecteer materiaal.
- Selecteer Op maat gemaakt voor het alternatief en dan Importeren uit bestand.
- Zoek en selecteer de gewenste afbeelding van de deur of het raam en klik Open.
- In Aangepaste materiaaleigenschappen U kunt een grootte opgeven of uitrekken tot de oppervlaktegrootte.
- Klik op OK.
