Compusoft werkt samen met veel aanbieders van 3D-metingen. Als u een 3D-meetbestand ontvangt van uw serviceprovider met het bestandsformaat .EGI , deze kan geïmporteerd worden in Winner.
Dit artikel geeft instructies over hoe u Importeer lasermetingen in een bestaand plan en hoe? Importeer lasermetingen als een nieuw plan.
Belangrijk : neem contact op met Compusoft-ondersteuning voordat u begint, zodat u toegang krijgt tot de vereiste Winner-extensie (hiervoor kan een extra vergoeding worden gevraagd).
Importeer lasermetingen in een bestaand plan
- Open het alternatief, waar u de informatie van de lasermeting wilt importeren.
- Selecteer Kamerdefinitie modus .
- Klik Extra modules op de menubalk.
- Selecteer Kamerinformatie importeren>Edigraph-bestand importeren .
- In de Selecteer bestand blader naar waar het opgeslagen meetbestand (.EGI) zich bevindt, selecteer het en klik op Open .
- Na het importeren van het bestand wordt de oorspronkelijke kamer vervangen door de nieuwe geïmporteerde kamer.

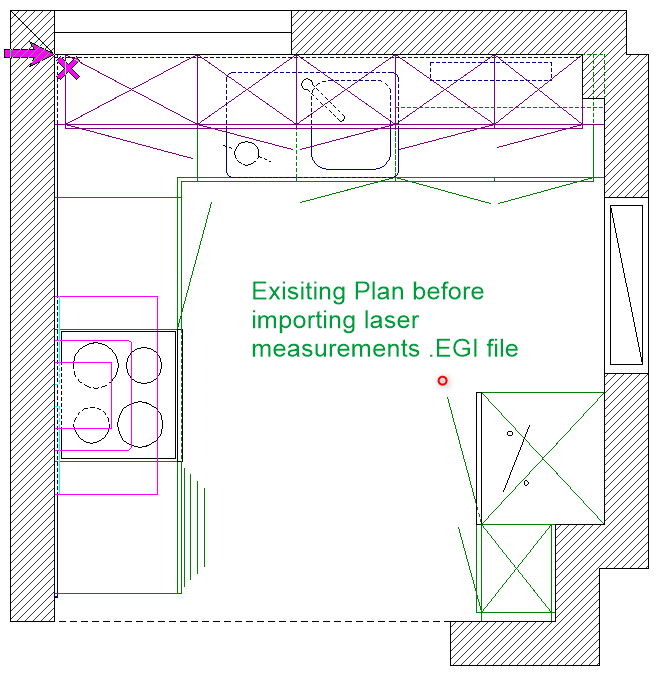

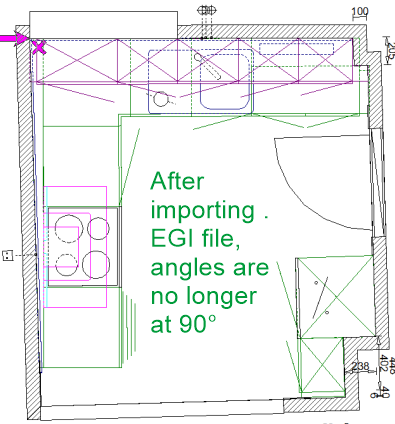

In dit voorbeeld, voor het importeren: de afmetingen, de muren zijn allemaal ingesteld op 90° graden en, zoals te zien is, de na importplan heeft nieuwe hoeken.

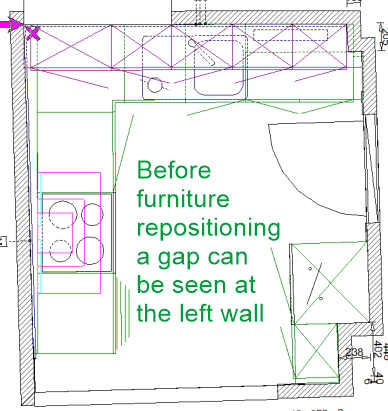

- Selecteer Inrichting modus om te controleren of meubels moeten worden verplaatst.
- Als dit het geval is, selecteert u alle objecten in de kamer door in het plan te klikken en op te drukken Ctrl en EEN op je toetsenbord.

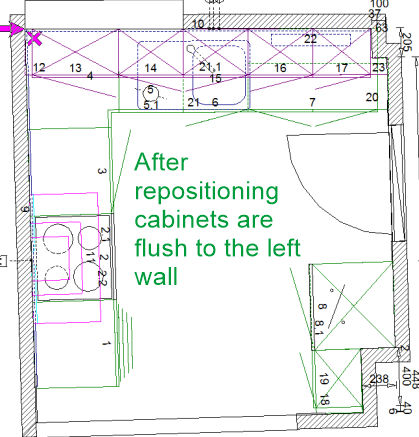

- Om de kasten strak tegen de muur te laten passen, klikt u op een van de hoekklikpunten en sleept u deze met de muis langs de betreffende buitenmuur. De winnaar past de hoek automatisch aan.
OF
- Sleep het meubel naar de muur en gebruik de cursor en de functie offset om de meubels in de nieuwe ruimtesituatie te plaatsen. Voor instructies om dit te doen, zie artikel Positie wijzigen: een object over een gewenste afstand in millimeters verplaatsen
Opmerking : Controleer na de import of het huidige plan overeenkomt met de site van de klant of dat er nog aanpassingen nodig zijn!
Importeer lasermetingen als nieuw plan (voormetingen)
Deze instructies zijn voor als er geen bestaand abonnement is.
Bij Projectniveau met een nieuw project geopend.
- Klik Extra modules op de menubalk.
- Selecteer Kamerinformatie importeren>Edigraph-bestand importeren .
- In de Selecteer bestand blader naar waar het opgeslagen meetbestand (.EGI) zich bevindt, selecteer het en klik op Open .
- Voer de Selecteer modelgegevens in zoals u normaal zou doen bij het openen van een nieuw alternatief.
- De geïmporteerde ruimte met de lasermetingen is nu geïmporteerd.
OPMERKING : Als er metingen ontbreken of onjuist zijn, neem dan eerst contact op met uw serviceprovider, aangezien Compusoft geen invloed heeft op de geselecteerde opties.
