In het venster Eigenschappen maatvoering, kunt u verdere aanpassingen aan de metingen maken. Om de eigenschappen van de maatvoering te openen:
- Selecteer in de modus Alternatief het pictogram voor Zelf getekende maten toevoegen in de menubalk.
- Klik op het pictogram Selectie modus in de menubalk.
- Klik in het venster Bovenaanzicht op de meting die u wilt aanpassen.
- Klik met de rechtermuisknop en selecteer Eigenschappen, of druk CTRL + F5.
In het venster Eigenschappen maatvoering, zijn dit de gebieden waar u aanpassingen kunt maken:
Weergeven
Hier kunt u aanpassen hoe de maatvoering wordt voorgesteld.

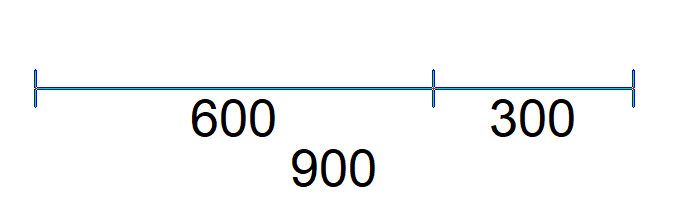

- Totale Lengte - als u gespleten punten hebt, zal het aanvinken van Totale lengte de totale meting tonen:
- Offset regels - als u dit aanvinkt, wordt duidelijk waar de meting is verplaatst.
- Afstand van het vorige meetpunt - wanneer dit is geselecteerd, wordt de lengte van een meting van punt tot punt voorgesteld, zoals hierboven getoond.

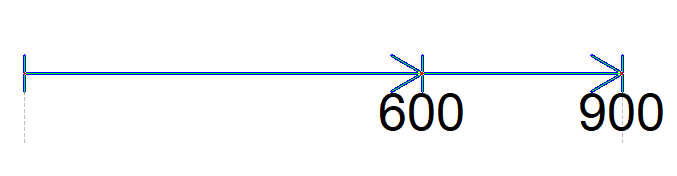

- Afstand vanaf beginmeetlijn - wanneer deze optie is geselecteerd, wordt de meting vanaf het oorspronkelijke beginpunt voorgesteld en wordt elk punt na de waarde toegevoegd, zoals hieronder wordt getoond:
Weergeven in
U kunt kiezen in welke modus u de afmetingen wilt zien door de betreffende vakken aan te klikken of uit te schakelen.
Weergeven met maatlaag
Wanneer u een specifieke maatlaag selecteert, kunt u hier kiezen waar u wilt dat uw vrij-getekende afmeting wordt getoond.
Uitlijning (voor maatregelen aan de buitenwand)

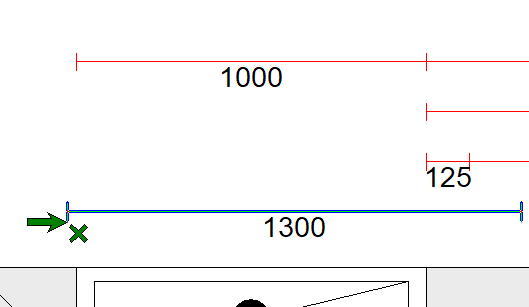

U kunt metingen buiten de muren van de ruimte vrijmaken voor specifieke metingen. Wanneer de afmetingen worden getekend, zijn de metingen Auto (zelfde als muur) en uw getekende afmeting wordt bevestigd:

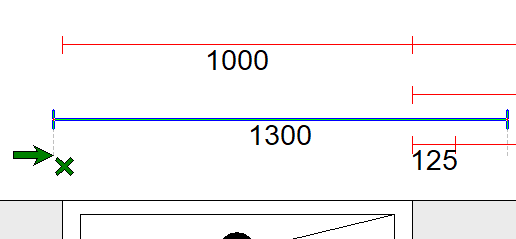

Als u de uitlijning handmatig selecteert, worden de afmetingen teruggezet en kunt u indien nodig kiezen voor de plaatsing van uw eigen afmeting:
Totale lengte
Verander de totale lengte door het cijfer in het vakje in te geven.
Richting wijzigen

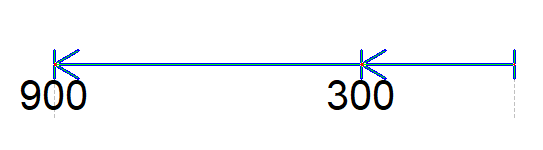

Als de Afstand van beginmeetlijn wordt geselecteerd, zal het aanklikken van dit vakje de richting omwisselen zodat de informatie als volgt wordt voorgesteld:
Om de aangebrachte veranderingen te bevestigen, klik op de knop OK.
