Poiché puoi utilizzare Flex su diversi dispositivi (compresi i tablet), è utile caricare o scattare una foto e aggiungere misure e note. È anche utile da usare quando sei con un cliente per abbozzare idee.
Con la funzione lavagna, puoi scrivere o disegnare qualcosa velocemente ed evidenziare il contenuto su un'immagine usando la Barra degli strumenti della lavagna . Accedi al documento in un secondo momento da qualsiasi luogo tramite la piattaforma Flex.
Utilizzando la lavagna è possibile:

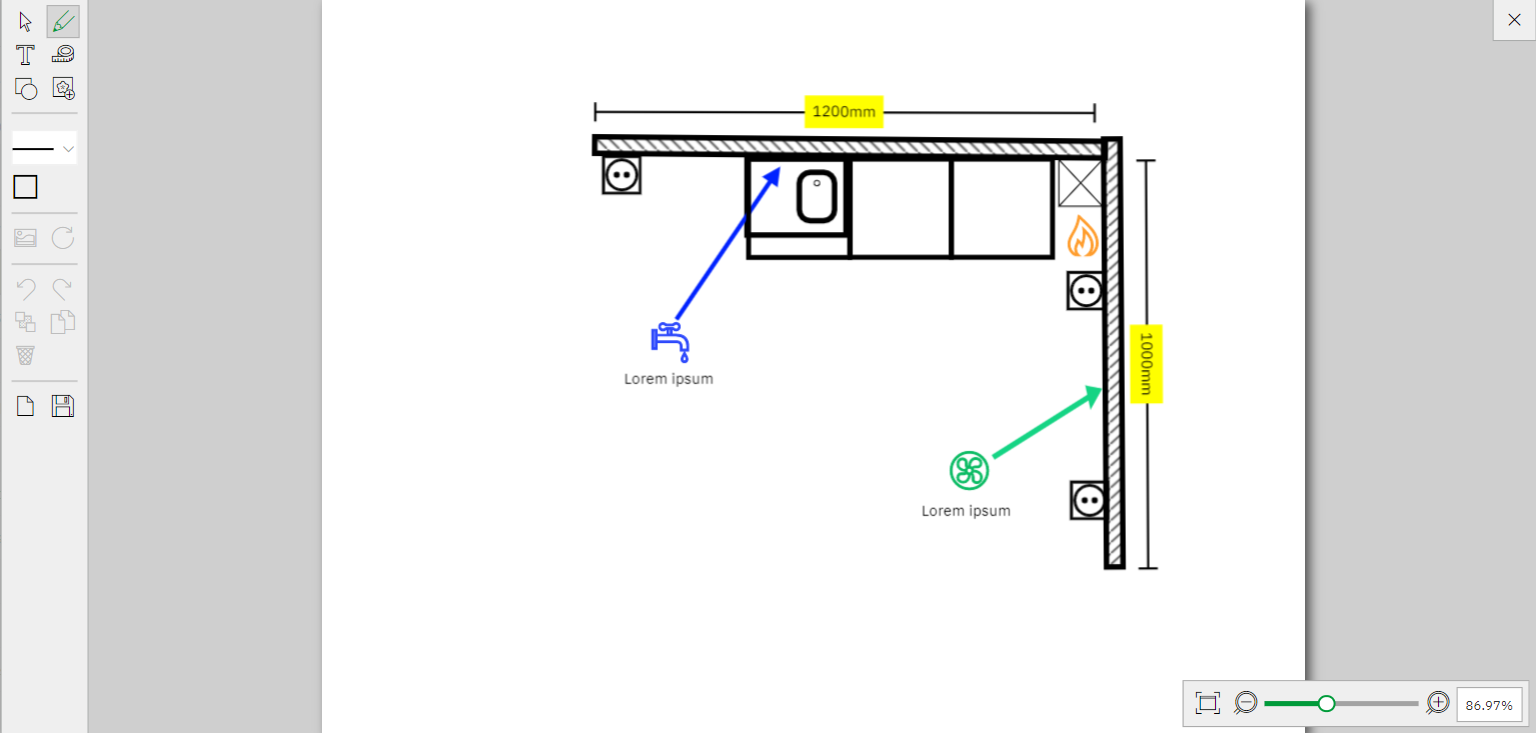

Crea un nuovo disegno sulla lavagna

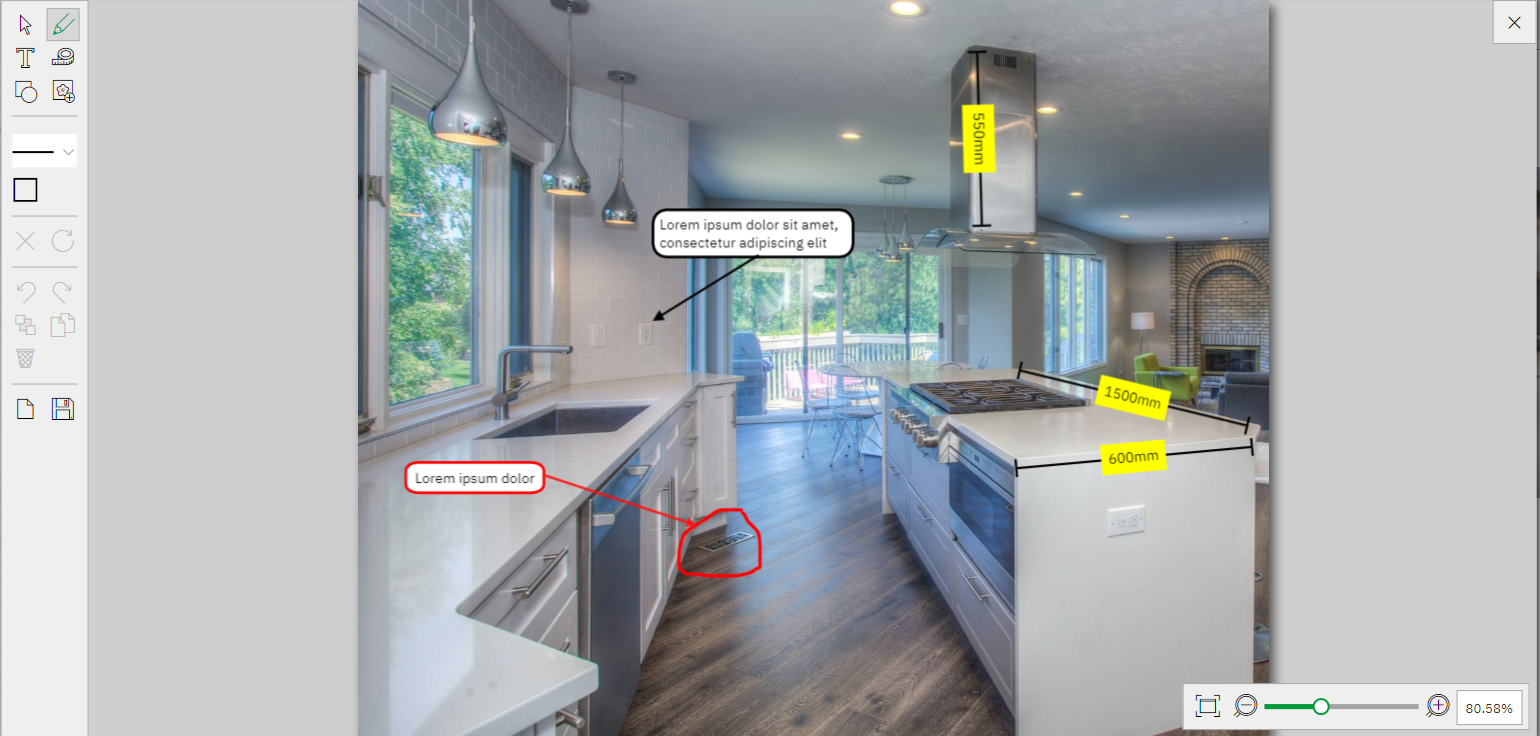

Carica un'immagine e aggiungi note, misure, simboli ecc.
Modifica un'immagine che è già sulla piattaforma Flex
Nuovo disegno lavagna
-
Vai alla piattaforma Flex.
-
Seleziona la scheda Documenti.
-
Clicca su Nuova lavagna .
- Selezionare Disegno libero.
-
Ora puoi utilizzare gli strumenti per disegnare, aggiungere note, misurazioni, simboli, ecc.
Nota : Una volta iniziato a disegnare, non è possibile caricare un'immagine di sfondo a meno che non si cancelli il contenuto della lavagna.
Carica un'immagine
-
Vai alla piattaforma Flex.
-
Seleziona la scheda Documenti.
-
Clicca su Nuova lavagna .
-
Selezionare Carico Immagine .
-
Individua la posizione in cui è archiviata la tua immagine e fai clic su Aprire per caricarla.
- Ora puoi utilizzare gli strumenti per aggiungere note, misurazioni, simboli ecc.
Modifica un'immagine che è già sulla piattaforma Flex
-
Vai alla piattaforma Flex.
- Seleziona la scheda Documenti.
-
Fare clic sulla casella di spunta a lato del documento grafico da modificare.
Nota : puoi modificare solo i formati di file .jpg, .png o .bmp.
- Questo apre vista dettagliata a destra dello schermo.
- Fare clic sull'icona dei puntini di sospensione
- Selezionare Modifica immagine.
- Ora puoi utilizzare gli strumenti per aggiungere note, misurazioni, simboli ecc.
- Al termine della modifica, fare clic sull'icona Salva
- Fare clic come richiesto:
- Non salvare
- Salva
- Salva come = lo salva come un nuovo documento Lavagna
La barra degli strumenti della lavagna
-
Qualunque opzione tu selezioni, vedrai una barra degli strumenti sulla lavagna:
Nota : alcune icone compaiono o diventano attive solo in base a ciò che hai già disegnato o caricato.
La sezione 1 della barra degli strumenti
Nota : l'icona selezionata assume un colore dorato.
Questo comprende i seguenti strumenti:
Selezionare - utilizzato per selezionare le modifiche esistenti ed agire su cose come l'eliminazione, il cambio di colore, lo spostamento in avanti/indietro, ecc.
Libero disegno: trasforma il puntatore del mouse in una croce con cui puoi disegnare liberamente
Testo - fare clic con il mouse nel punto in cui si desidera inserire il testo e si attiva una casella della dimensione del carattere a discesa.
Misurazione - selezionare un'unità di misura tracciando una linea e inserendo manualmente il valore.
Inserisci la figura di base - scegli una forma dalla casella a discesa, quindi disegnala usando il mouse.
Inserisci simbolo - scegli un simbolo dalla casella a tendina, quindi disegnalo con il mouse.
La sezione 2 e 3 della barra degli strumenti quando nessuna immagine è stata caricata
Questo comprende i seguenti strumenti:
Dimensione del pennello - imposta la larghezza della linea sullo strumento di disegno libero e la larghezza del bordo.
Colore del bordo - imposta il colore per il bordo delle forme inserite.
Colore di riempimento imposta il colore per il riempimento delle forme inserite.
Carica immagine di sfondo attivo solo quando la tela è completamente vuota.
Ruota tela - Ruota l'immagine di sfondo di 90 gradi in senso orario. Nota : Questo è attivo solo mentre non c'è niente posizionato sopra l'immagine di sfondo.
La sezione 2 e 3 della barra degli strumenti quando l'immagine è già caricata
Il pulsante Carica immagine è sostituito da Rimuovi immagine ed il pulsante Ruotare diventa attivo.
La sezione 4 e 5 della barra degli strumenti
Questo comprende i seguenti strumenti:
Annullare
Rifare
Muovere - porta avanti o indietro un elemento selezionato, usa prima lo strumento di selezione per scegliere cosa spostare. Nota: non puoi spostare le cose relative all'immagine di sfondo caricata poiché questa è ora la tua tela
Duplicare - usa prima lo strumento di selezione per scegliere cosa duplicare.
Eliminare - utilizza prima lo strumento di selezione per scegliere cosa eliminare.
Tela trasparente - pulisce la lavagna, l'immagine di sfondo inclusa.
Salva - salvare una lavagna significa che rimane modificabile mentre si è in Flex. Nota: durante il download o la condivisione un'immagine PNG diventa non più modificabile.
NOTA : Se passi il mouse su un'icona, viene visualizzato un suggerimento.
-
Usa la barra degli strumenti in basso a destra per ingrandire e rimpicciolire.
