Winner può posizionare automaticamente le maniglie in base al livello di altezza a cui è posizionata l’unità. Ad esempio, se un’unità base è collocata su zoccoli, la maniglia sarà posizionata nella parte superiore. Se la stessa unità viene spostata in una posizione ad altezza pensile, la maniglia verrà automaticamente posizionata nella parte inferiore dell’anta.
Questa impostazione può essere modificata per tutte le unità nelle Impostazioni disegno e per le singole unità nei parametri oggetto:
Modificare la posizione della maniglia tramite Seleziona modello nelle Impostazioni disegno
- Fare clic su Progettazione nella barra dei menu e selezionare Impostazioni, oppure premere F7 sulla tastiera.
- Nella finestra Impostazioni disegno, fare clic sul pulsante Modifica modello... in alto.

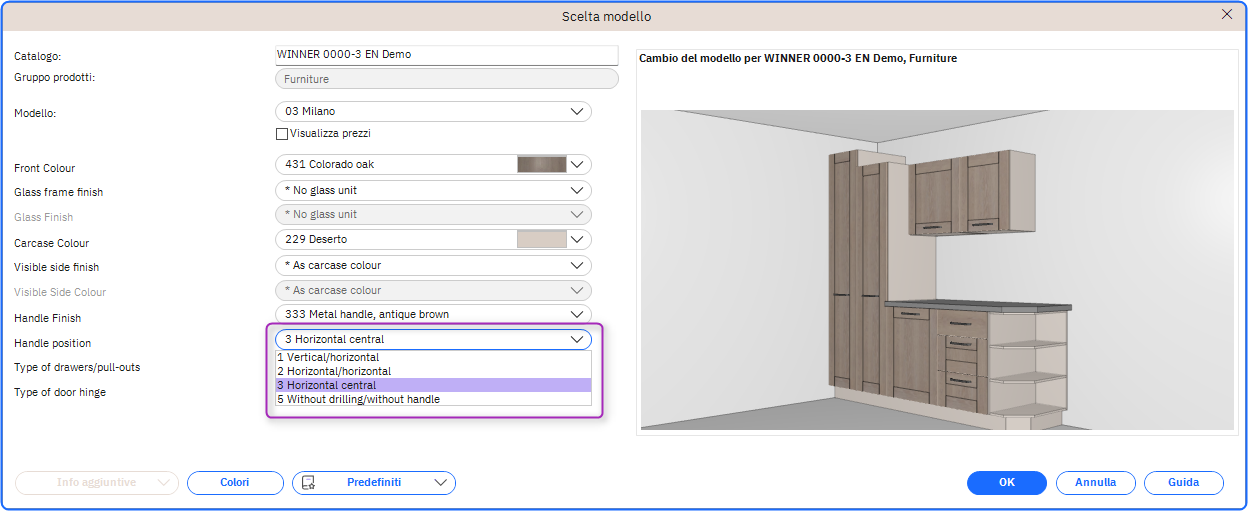

- In Seleziona modello, è possibile selezionare l’opzione e il posizionamento della maniglia, a seconda del catalogo utilizzato.
Fare clic sul menu a discesa Posizione maniglia e scegliere una posizione.
- Fare clic su OK.
Questa operazione influirà su tutti gli articoli nella planimetria per i quali non sono già state apportate modifiche alla maniglia nei singoli parametri oggetto.
Modificare la posizione della maniglia su una singola unità tramite i Parametri oggetto
- Nella progettazione, fare doppio clic sull’unità per la quale si desidera modificare il posizionamento della maniglia.
- Nella finestra Parametri oggetto, fare clic sul menu a discesa Superfici frontali.
- Fare clic sul menu a discesa che contiene la maniglia, in questo esempio Anta.
- Selezionare Parametri.

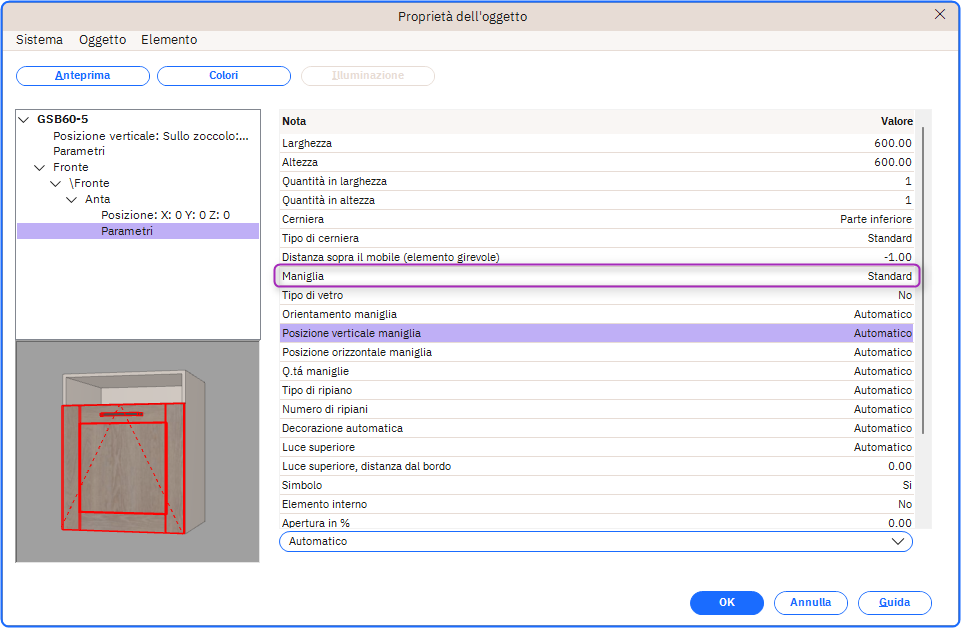

Nota: è possibile selezionare Maniglia e quindi fare clic sul menu a discesa in basso per impostare la maniglia su Disattivata, se necessario.
- Selezionare Maniglia, posizionamento verticale.
- Nel menu a discesa in basso sono ora disponibili diverse opzioni che è possibile scegliere per garantire che il posizionamento rimanga nella posizione desiderata.
Per forzare le maniglie a rimanere nella parte superiore, selezionare Sempre in alto.
Per forzare le maniglie a rimanere nella parte inferiore, selezionare Sempre in basso.
Nota: Maniglia, posizionamento orizzontale può essere regolato allo stesso modo, consentendo di forzare le maniglie a rimanere sul lato (opposto alla cerniera) o al centro.

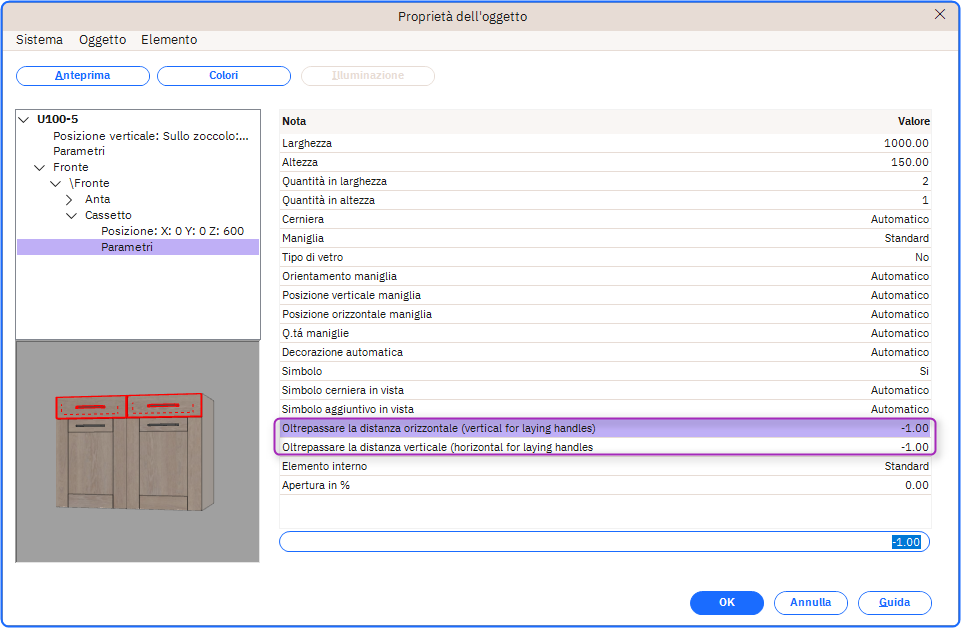

- È inoltre possibile sostituire manualmente la distanza per il posizionamento orizzontale e/o verticale nella finestra di dialogo dei parametri oggetto:
Maniglie/strisce maniglia nascoste
Le strisce maniglia possono scomparire dalla planimetria se l’unità è posizionata a un determinato livello di altezza, poiché alcune unità e cassetti ad altezza intermedia non richiedono una striscia maniglia.
Ciò significa che, se l’unità è posizionata tra l’altezza del pavimento e quella della parete, la striscia può scomparire poiché tecnicamente non verrebbe utilizzata all’altezza a cui è stata posizionata l’unità.
È possibile forzare la visualizzazione della striscia maniglia nei Parametri oggetto dell’articolo. Accedere ai parametri dell’anta o del cassetto, quindi impostare il posizionamento della maniglia su sempre in alto o sempre in basso.
