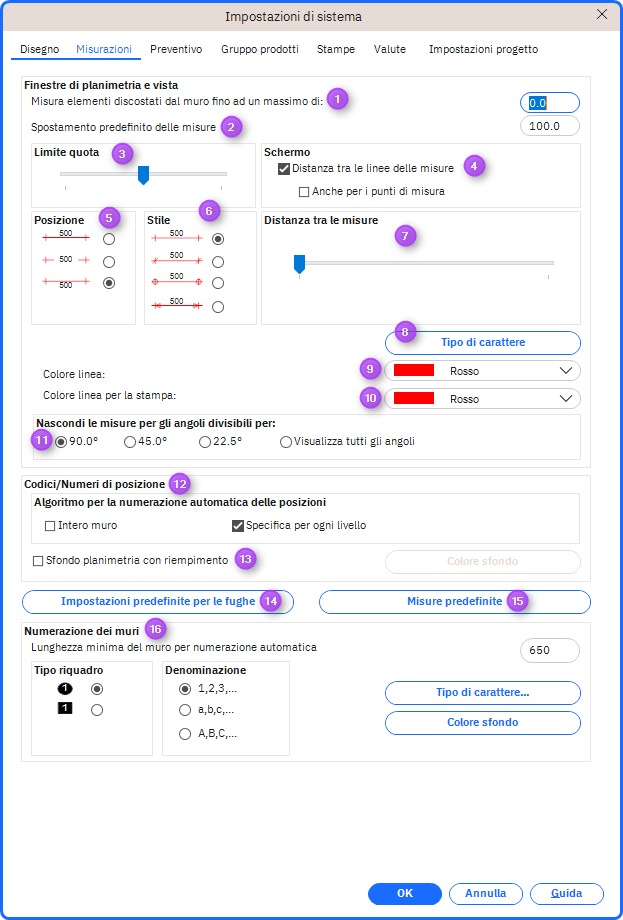

La scheda Misurazione all'interno delle Impostazioni di sistema consente di specificare come le misurazioni devono comportarsi e apparire nel disegno.
Accedi al Misurazione scheda tramite l'opzione Menu: Impostazioni globali Impostazioni di sistema
Cambia la variante attuale:
Se apri l'opzione di menu Impostazioni globali Impostazioni di sistema e seleziona il Misurazione scheda dal livello alternativo alcuni dei campi sono contrassegnati da un asterisco (*) davanti a loro. Se modifichi uno di questi campi, le modifiche riguarderanno solo l' alternativa attualee nuove alternative che potrebbero essere create in seguito nello stesso ambiente in questo progetto.
Modifica l'impostazione standard per i nuovi progetti:
Se apri l'opzione di menu Impostazioni globali Impostazioni di sistema e seleziona il Misurazione scheda dal livello di progetto, eventuali modifiche avranno effetto solo nuovi progetti e alternative.
- Misura tutti gli oggetti più vicini al muro di:
Winner misura automaticamente tutti gli oggetti posizionati su un muro. Specificare in mm a quale distanza dal muro un oggetto può essere posizionato ed essere ancora misurato nella vista di pianta e in prospetto. - Spostamento standard per le misurazioni
In Winner puoi spostare le misure nello schema del piano di lavoro in un'altra posizione. Questo può essere utile se ad esempio le misure si incrociano.
Qui è possibile specificare la distanza tra le misure e il piano di lavoro nello schema del piano di lavoro. - Indicatore di misura
In questo campo è possibile regolare la dimensione dei segni di misurazione.
Se trascini il pulsante del cursore di regolazione verso destra, la dimensione dell'indicatore aumenterà e viceversa. - Linee di offset di misura
Se non si desidera visualizzare la linea tratteggiata alle linee di misura nel disegno in pianta, è necessario deselezionare la casella di controllo prima di Linee di offset di misura. - Posizione
In questa casella di gruppo è possibile definire come si desidera che il valore relativo alle linee di misura appaia nel disegno in pianta e nel disegno di prospetto. - Stile
Seleziona come devono apparire le misure nel disegno, evidenziando il formato di misura che preferisci.

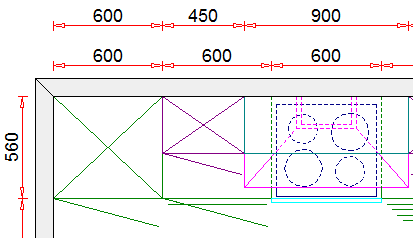

Quando viene selezionata una freccia come stile di misurazione, le misurazioni appariranno così nel disegno:
NOTA BENE! Quando lo spazio tra i punti di misurazione è inferiore a 250 mm le frecce scompaiono. - Offset tra le righe
Puoi scegliere la distanza tra le linee di misurazione trascinando il pulsante del cursore di regolazione. Se trascini il pulsante del cursore di regolazione verso destra, la distanza tra le linee di misurazione aumenterà e viceversa. - Seleziona il carattere
Fare clic su questo pulsante se si desidera modificare il carattere delle misurazioni (i numeri, non le linee).
Modifica il carattere, lo stile del carattere, la dimensione del carattere, gli effetti e/o il colore. Un'anteprima delle impostazioni selezionate verrà mostrata nel campo Esempio. Clicca OK per salvare le modifiche. - Colore della linea
Selezionare il colore per le linee di misurazione dall'elenco a discesa. Questa modifica influirà solo sulla visualizzazione sullo schermo (non le stampe). - Colore della linea sulle stampe
Selezionare il colore per le linee di misurazione sulle stampe a colori dall'elenco a discesa. - Nascondi misurazioni angolari per angoli divisibili per:
Se non si desidera visualizzare tutte le misure degli angoli nel disegno del piano di lavoro, è possibile selezionare di nasconderne alcune.
Se ad esempio si seleziona l'opzione 90.0°, tutte le misurazioni angolari per angoli divisibili per 90.0° verranno nascoste nel disegno. - Codici/numeri di posizione
Seleziona il posizionamento numerico delle unità. Strato per strato verrà numerato in base al posizionamento del livello di altezza delle unità. - Sfondo pieno nella vista in pianta
Spunta questa opzione per cambiare il colore di sfondo del piano. Clicca Colore di sfondo.. . per selezionare il colore. - Impostazioni predefinite per la stuccatura delle piastrelle
Fare clic su questo pulsante per modificare le impostazioni standard per i giunti. - Misure predefinite
Fare clic su questo pulsante per modificare alcune delle misurazioni standard in Winner in relazione alla modalità di definizione della stanza o misurazioni standard per accessori/distanze rispetto ai prodotti standard. Questo vale per cose come soffitti, altezze di finestre e porte, ecc. Vedi l'articolo Misure predefinite per maggiori informazioni - Numerazione delle pareti
In questa casella di gruppo è possibile definire come devono essere presentati i numeri/nomi delle pareti nel disegno.
Inoltre è possibile definire la lunghezza minima del muro per la numerazione automatica.
- Lunghezza minima della parete per la numerazione automatica
Immettere la lunghezza minima dei muri a cui deve essere assegnato automaticamente un numero di muro. Ai muri con la lunghezza inserita, o inferiore, non verrà assegnato un numero di muro. - Carattere e colore di sfondo
Fare clic su questi pulsanti se si desidera modificare il carattere o il colore di sfondo all'interno della cornice del numero del muro.
