Winnerissä käyttäjät voivat tuoda huonemääritykset .ifc tai.json tiedostosta.
Huomaa: Jos haluat aktivoida .ifc-tiedoston tuonnin, sinun on otettava yhteyttä tukeen. Jos käytät versiota 12.2a6 tai uudempaa, tiliisi sisältyy mahdollisuus viedä .ifc.
Pohjapiirustuksen tuominen .ifc-tiedostosta
Huomaa: .ifc tiedostot tuodaan Winneriin vain jos ne on viety ohjelmistosta Autodesk Revit. Kun tuodaan .ifc-tiedoston, Winner etsii Spaces (huoneita), joten on tärkeää, että Tilat on määritelty kun tiedosto viedään.
Projektitasolla:
- Avaa tai luo projekti.

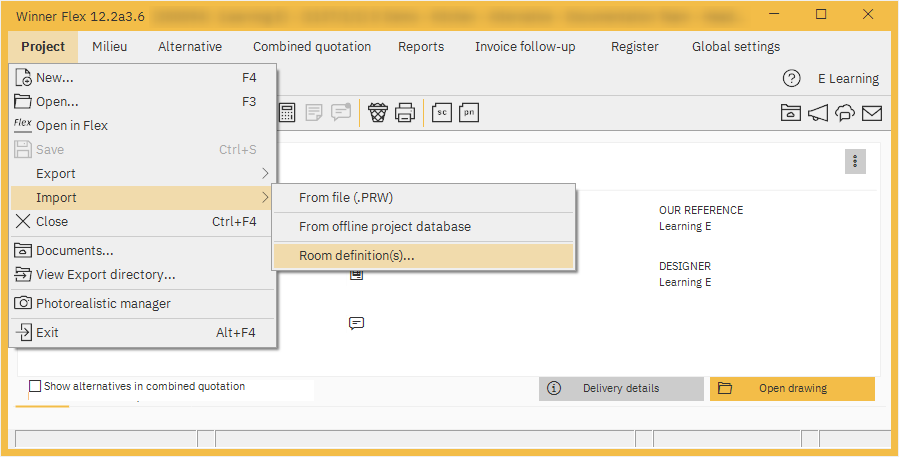

- Valitse Projekti > Tuonti > Huoneenmäärittelyt.
- Valitse IFC-tyyppiset tiedostot (*.ifc).
- Selaa tiedostoon, valitse se ja klikkaa Avaa.
- Valitse tuotavat tilat IFC-tiedostot -ikkunassa, jokainen tila Tyyppi on viittaus ympäristöön ja jokaiseen tilaan Määrä on vaihtoehtojen määrä tälle ympäristölle:
Valitse Tyyppi-ruutu ja klikkaa OK. - Seuraavaksi sinua pyydetään valitsemaan vaihtoehdolle malli, työpöytäkansi malli ja vahvistamaan piirustusasetukset jokaiselle tuotavalle tilamäärälle. Tämä voi kestää jonkin aikaa, jos valitset useita tiloja tai yhden tilan määrä on suuri.
Tiedoston tuonti on nyt valmis:
- Ympäristö on luotu jokaiselle tuodulle tilatyypille.
- Vaihtoehto luodaan jokaiselle tilatyypille.
Pohjapiirustuksen tuominen .json-tiedostosta
Huomaa: .json-tiedoston tuominen luo vain yhden vaihtoehdon Winneriin.
Projektitasolla:
- Avaa tai luo projekti.
- Valitse ympäristö, johon haluat tuoda suunnitelman.
- Valitse Projekti > Tuonti > Huoneenmäärittelyt
- Valitse JSON-tyyppiset tiedostot (*.json).
- Selaa tiedostoon, valitse se ja klikkaa Avaa.
- Valitse vaihtoehdolle malli, työpöytäkansi malli ja vahvista piirustusasetukset.
- Uusi vaihtoehto luodaan tälle suunnitelmalle ja avataan automaattisesti huoneenmäärittelytilassa.
Huomaa! Tuodut ikkunat ja ovet asetetaan Winnerissä asetettuihin oletusparametreihin.
