Winner voi sijoittaa vetimet automaattisesti sen korkeustason perusteella, jolle yksikkö on sijoitettu. Jos esimerkiksi alakaappi on sokkelin päällä, vedin sijoitetaan ylös. Jos sama yksikkö siirretään seinäkorkeudelle, vedin sijoitetaan automaattisesti oven alareunaan.
Tätä voidaan muuttaa kaikkien yksiköiden osalta kohdassa Piirustuksen asetukset ja yksittäisten yksiköiden osalta kohdassa objektin parametrit:
Vetinpaikan muuttaminen Piirustuksen asetusten Mallin valinta -kohdassa
- Napsauta valikkorivillä Suunnittelu ja valitse Asetukset tai paina näppäimistöltä F7.

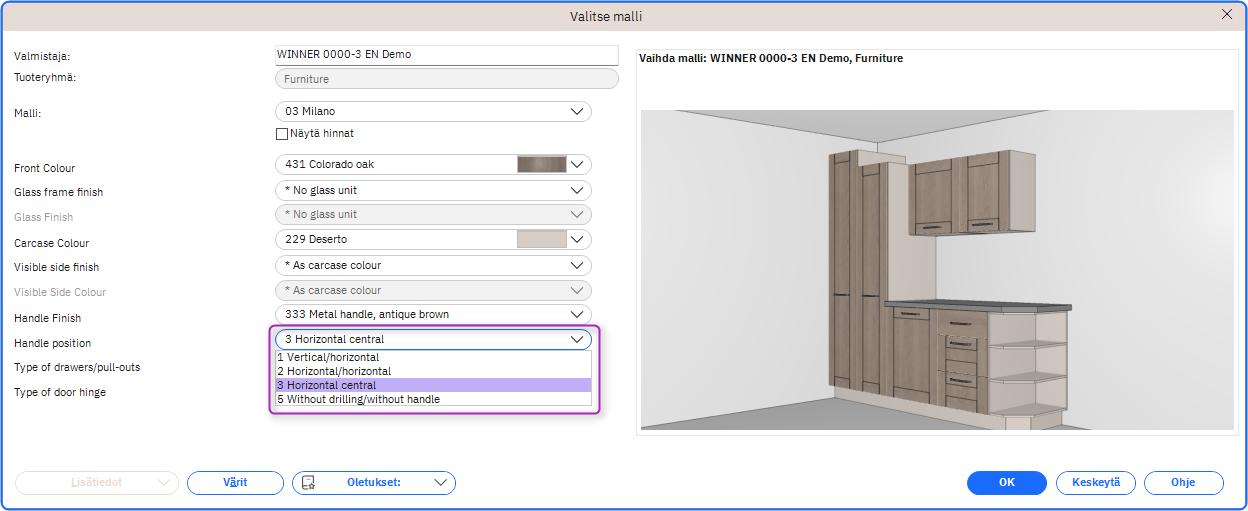

- Napsauta Piirustuksen asetukset -ikkunan yläosassa olevaa Vaihda malli... -painiketta.
- Mallin valinta -kohdassa voit valita vetimen vaihtoehdon ja sijainnin käytetyn kuvaston mukaan.
Napsauta Vetimen sijainti -pudotusvalikkoa ja valitse sijainti.
- Napsauta OK.
Tämä vaikuttaa kaikkiin suunnitelman nimikkeisiin, joiden vetimiä ei ole jo muutettu yksittäisten objektien parametreissa.
Vetinpaikan muuttaminen yksittäisessä yksikössä objektin parametrien kautta

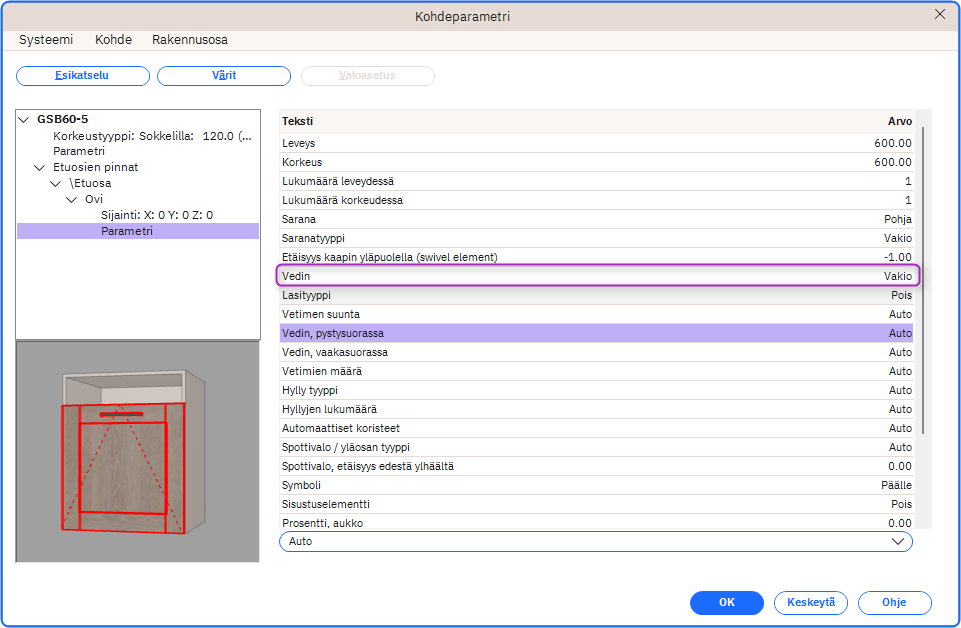

- Kaksoisnapsauta Suunnittelu-näkymässä yksikköä, jonka vetimen sijaintia haluat muuttaa.
- Napsauta Objektin parametrit -ikkunassa Etupinnat-pudotusvalikkoa.
- Napsauta vetimen sisältävää pudotusvalikkoa, tässä esimerkissä Ovi.
- Valitse Parametrit.
Huomautus: Voit valita kohdan Vedin ja napsauttaa sitten alareunassa olevaa pudotusvalikkoa vaihtaaksesi vetimen tarvittaessa asetukseksi Pois.
- Valitse Vedin, pystysuuntainen sijoittelu.
- Alareunan pudotusvalikossa on nyt useita vaihtoehtoja, joilla voit varmistaa, että sijainti säilyy haluamassasi kohdassa.
Jos haluat pakottaa vetimet pysymään ylhäällä, valitse Aina ylhäällä.
Jos haluat pakottaa vetimet pysymään alhaalla, valitse Aina alhaalla.
Huomautus: Vedin, vaakasuuntainen sijoittelu voidaan säätää samalla tavalla. Tällöin voit pakottaa vetimet pysymään sivulla (saranan vastakkaisella puolella) tai keskellä.

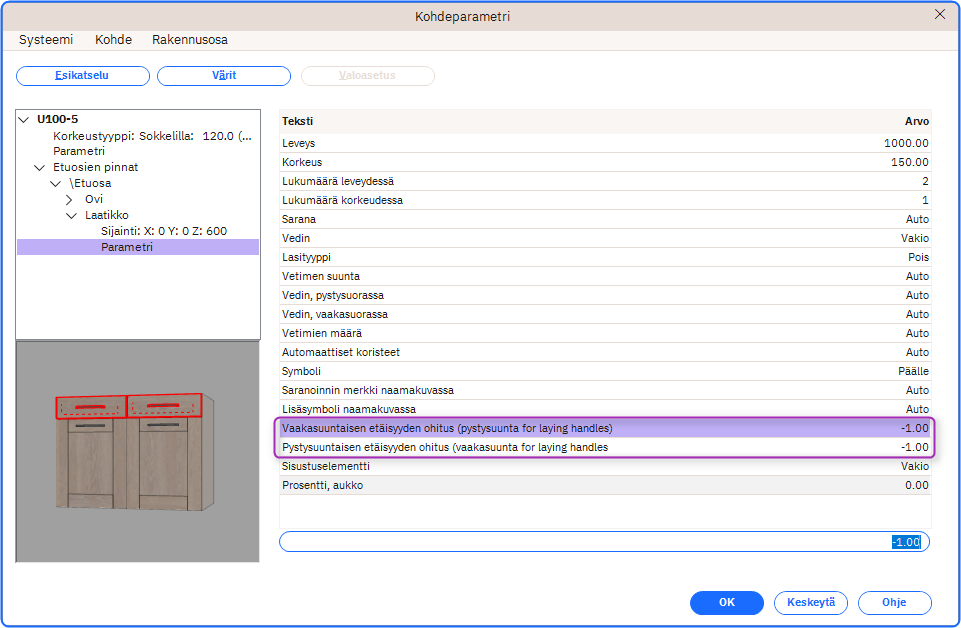

- Voit myös ohittaa vaaka- ja/tai pystysuuntaisen sijoittelun etäisyyden manuaalisesti objektin parametrien valintaikkunassa:
Katoavat vetimet/vetolistas
Vetolistat voivat kadota suunnitelmasta, jos yksikkö on sijoitettu tietylle korkeustasolle, koska tietyt yksiköt ja laatikot eivät tarvitse vetolistaa keskikorkeudella.
Tämä tarkoittaa, että jos yksikkö sijoitetaan lattiatason ja seinäkorkeuden väliin, lista voi kadota, koska sitä ei teknisesti käytettäisi korkeudella, jolle yksikkö on sijoitettu.
Voit pakottaa vetolistan näkyviin nimikkeen Objektin parametreissa. Avaa oven tai laatikon parametrit ja aseta sitten vetimen sijoitteluksi aina ylhäällä tai aina alhaalla.
