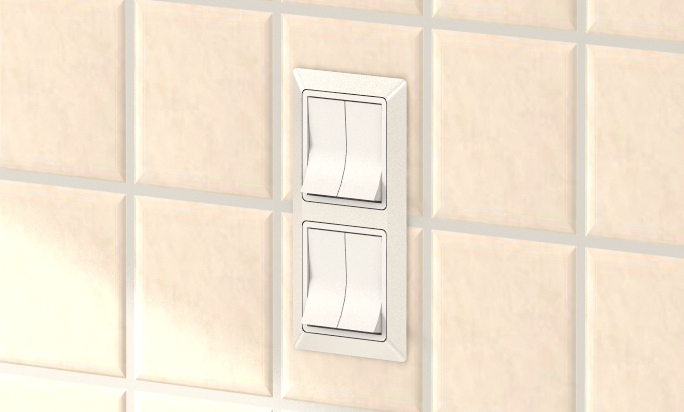

Kun lisäät asennukset suunnitelmaan, voit tulostaa asennussuunnitelmat asentajille ja mahdollistaa näkyvien pistorasioiden ja kytkimien tarkan sijoittelun asiakkaan nähtäville.
Kuinka lisätä asennusobjekti ja mahdollisuus liittää siihen symboli
- Vaihtoehdossasi, klikkaa Huoneenmäärittely tilan kuvaketta
- Klikkaa pintaa, jolle asennusobjekti tulisi sijoittaa (esimerkiksi seinä)
- Klikkaa Lisää asennusobjekti kuvaketta:
-

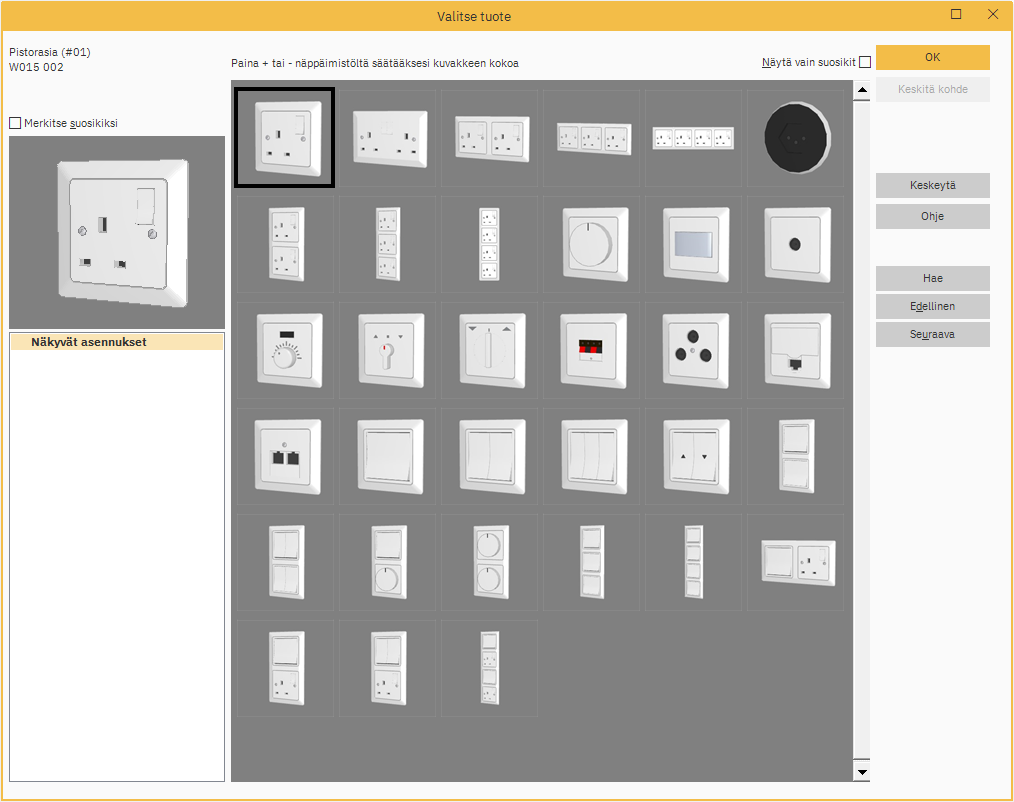

Valitse tuote ikkunassa, jos haluat nähdä näkyviä asennuksia, klikkaa haluasi kuvake ja klikkaa OK.
- Aseta kohteen etäisyys seinästä ja kohteen sijainti seinällä, klikkaa OK jokaisen valinnan jälkeen. Huomaa: Etäisyys kohteesta Vasen/Oikea mitataan ikään kuin seisoisit seinän edessä. Sijoittelua voidaan muuttaa myöhemmin vetämällä ja pudottamalla asennusobjektia.
-

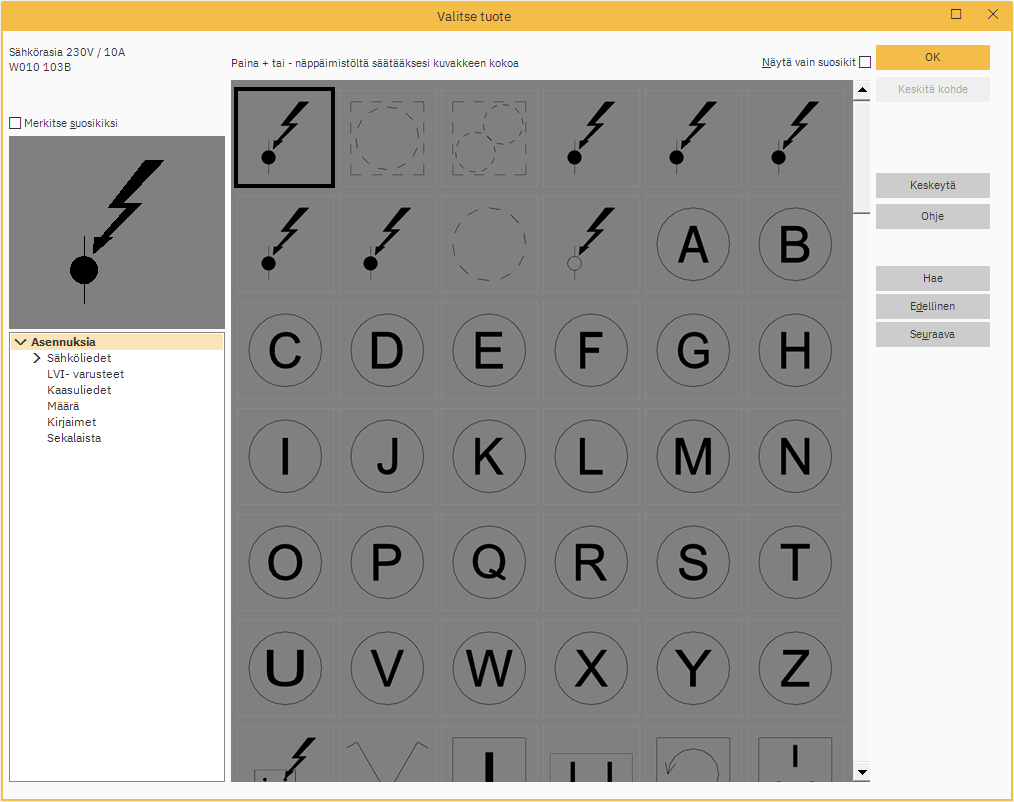

Valitse kohde asennussymbolien ikkuna avautuu nyt automaattisesti, klikkaa ja valitse objektiin liitettävä symboli ja klikkaa OK. Huomautus: Jos et halua, että 3D-objektiin linkitetään symbolia, klikkaa Peruuta.
- Kun asennus on sijoitettu, voit tehdä muita säätöjä parametreihin:
Huoneenmäärittely tilassa pääset asennukseen Huoneen pinnat/kohteet luettelosta näytön oikealla puolella. Sinun on klikattava luettelossa olevan seinän vieressä olevaa nuolisymbolia nähdäksesi kaikki kyseiseen seinään kiinnitetyt kohteet. Klikkaa kohdetta hiiren oikealla painikkeella ja valitse Asennuksen ominaisuudet, tässä voit mukauttaa monia asennusobjektin määritteitä.

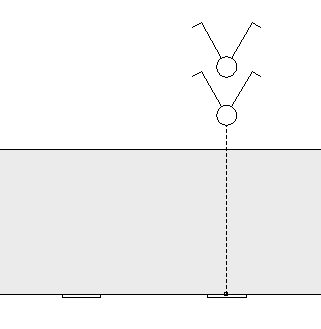

Huomautus: Alla olevassa Pohjapiirustusikkunassa oikealla olevassa asennusobjektissa on objektiin linkitetty symboli. Jos linkität symbolin asennusobjektiin, Winner muistaa kumman valitsit ja ehdottaa samaa symbolia, kun seuraavan kerran lisäät kyseisen asennusobjektin.
Kuinka lisätä asennussymboli näyttämättä objektia
1. Vaihtoehdossasi, klikkaa Huoneenmäärittely tilan kuvaketta
2. Klikkaa pintaa, jolle asennussymboli tulee sijoittaa (esimerkiksi seinä).
3. Klikkaa Lisää asennussymboli kuvaketta:
-
Valitse kohde asennussymbolien ikkunassa, klikkaa ja valitse sopiva symboli ja klikkaa OK.
- Aseta kohteen sijoitus seinällä. Huomaa: Etäisyys kohteesta Vasen/Oikea mitataan ikään kuin seisoisit seinän edessä. Sijoittelua voidaan muuttaa myöhemmin vetämällä ja pudottamalla asennusobjektia.
