Compusoft toimii yhteistyössä useiden 3D-mittausten tarjoajien kanssa. Jos saat palveluntarjoajaltasi 3D-mittaustiedoston, jolla on tiedostomuoto .EGI, tämä voidaan tuoda Winneriin.
Tämä artikkeli antaa ohjeet, miten Tuoda lasermittaukset olemassa olevaan suunnitelmaan ja miten Tuoda lasermittaukset uutena suunnitelmana.
Tärkeää: ota yhteyttä Compusoftin tukeen ennen kuin aloitat, jotta saat tarvittavan Winner-laajennuksen (tämä saattaa vaatia lisämaksun).
Tuo lasermittaukset olemassa olevaan suunnitelmaan
- Avaa vaihtoehto, johon haluat tuoda tiedot lasermittauksesta.
- Valitse Huoneenmäärittelytila.
- Paina Lisämoduulit valikkopalkissa.
- Valitse Tuo huonetiedotTuo Edigraph-tiedosto.
-
Valitse tiedosto -ikkunassa, selaa tallennetun mittaustiedoston (.EGI) sijaintiin, valitse se ja klikkaa Avaa.
- Tiedoston tuonnin jälkeen alkuperäinen huone korvataan uudella tuodulla huoneella.

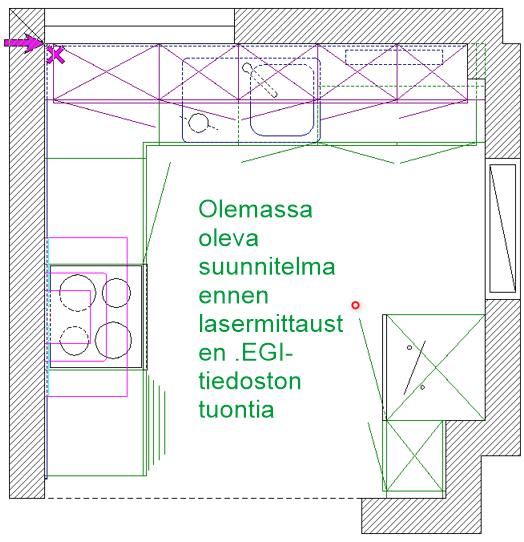

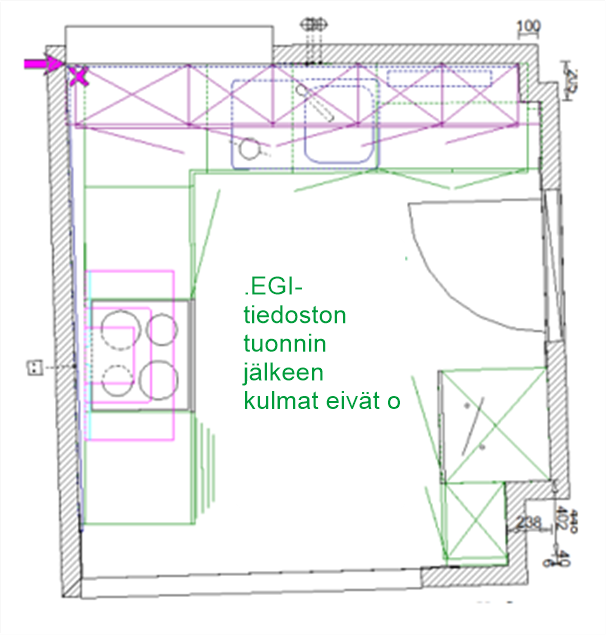

Tässä esimerkissä ennen tuontia mitat, seinät on kaikki asetettu 90° kulmaan ja kuten voidaan nähdä tuodun suunnitelman jälkeen on uusia kulmia.

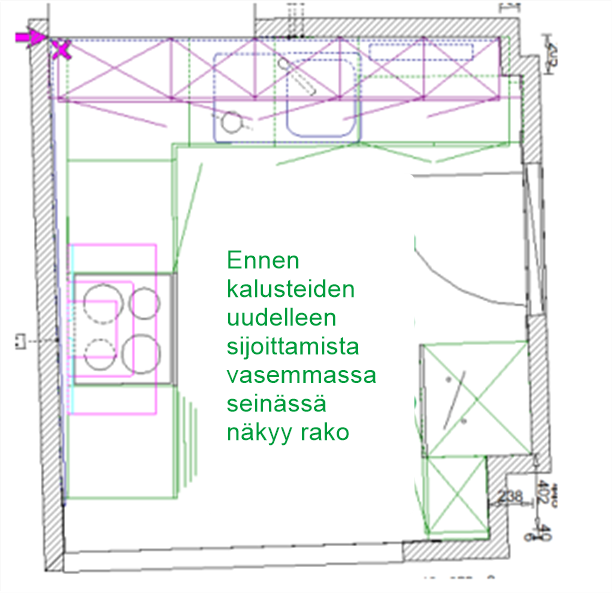

- Valitse Kohteiden piirtäminentila tarkistaaksesi, tarvitsevatko kalusteet uudelleen sijoittelua.
- Jos tarvitsee, valitse kaikki huoneen kohteet klikkaamalla pohjapiirustusta ja painamalla Ctrl ja A näppäimistöltäsi.

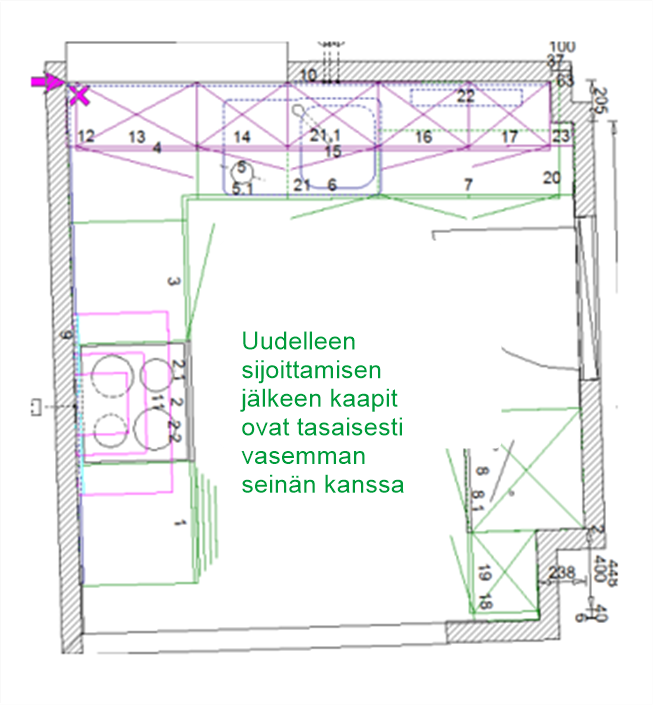

- Jotta kaapit mahtuvat samaan tasoon seinän kanssa, klikkaa yhtä kulman magneettipisteistä ja vedä ne hiirellä kyseisen ulkoseinän ohi. Winner säätää kulmaa automaattisesti.
TAI
- Vedä kalusteet seinälle ja käytä kohdistinta ja toimintoa Samansuuntainen siirtäminen kalusteiden sijoittamiseksi uuteen huonetilanteeseen. Katso ohjeet tämän tekemiseen artikkelista Muuta sijaintia: Siirrä kohdetta halutun etäisyyden millimetreinä
Huomautus: Tarkista tuonnin jälkeen, vastaako nykyinen suunnitelma asiakkaan sivustoa vai tarvitseeko sinun tehdä lisäsäätöjä!
Tuo lasermittaukset uutena suunnitelmana (esimittaukset)
Nämä ohjeet koskevat, jos suunnitelmaa ei ole olemassa.
Projektin tasolla uuden projektin avautuessa.
- Paina Lisämoduulit valikkopalkissa.
- Valitse Tuo huonetiedotTuo Edigraph-tiedosto.
-
Valitse tiedosto -ikkunassa, selaa tallennetun mittaustiedoston (.EGI) sijaintiin, valitse se ja klikkaa Avaa.
- Syötä Valitse malli -tiedot, kuten tavallisesti tehdään uutta vaihtoehtoa avattaessa.
- Tuotu huone lasermittauksineen on nyt tuotu.
HUOMAUTUS: Jos mittoja puuttuu tai ne ovat virheellisiä, ota ensin yhteyttä palveluntarjoajaasi, sillä Compusoftilla ei ole vaikutusta valittuihin vaihtoehtoihin.
