Mitan ominaisuudet -ikkunassa voit tehdä lisämuokkauksia jo luotuihin mittaviivoihin.
Avataksesi Mitta ominaisuudet toimi seuraavasti:
- Vaihtoehto tilassa, paina Piirrä mitta kuvaketta työkaluriviltä.
- Klikkaa Valitse reuna kuvaketta työkalupalkissa.
- Klikkaa pohjapiirustus ikkunassa mittaa, jota haluat muokata.
- Klikkaa hiiren oikealla painikkeella ja valitse Ominaisuudet tai paina Ctrl + F5.
Mitan ominaisuudet -ikkunassa on alueita, joilla voit tehdä muutoksia. Jokaisella alueella on useita vaihtoehtoja:
NäytäVoit säätää, miten mitta esitetään.

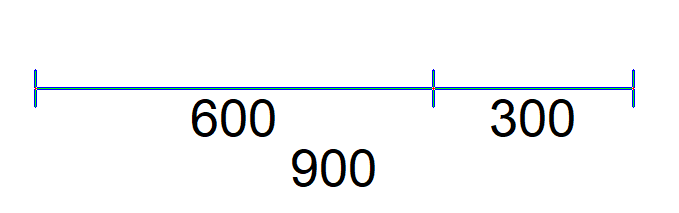

- Kokonaispituus – jos sinulla on jakopisteitä, Kokonaispituus-kohdan valinta näyttää kokonaismitan sekä jakopisteiden osuudet:
- Viivojen etäisyys – Jos olet siirtänyt mittaviivaa alkuperäisestä piirtämispaikasta, rastittamalla tämän korostetaan kohtaa, mistä mittaviiva on siirretty.
- Mittapisteiden viivojen etäisyys – kun tämä on valittuna, mittauspituus pisteestä pisteeseen näkyy yllä kuvatulla tavalla.

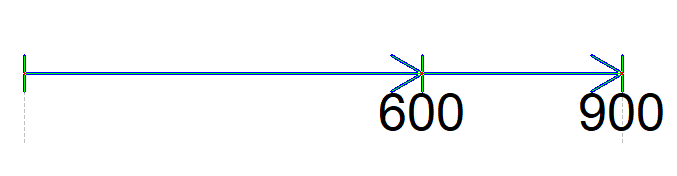

- Etäisyys mittaviivan aloituskohdasta – kun tämä on valittuna, mitta näkyy alkuperäisestä aloituspisteestä ja jokainen piste sen jälkeen lisää kuvaan alla olevan kuvan mukaisesti:
Katso myös Vaihda suuntaa.
Näytä
Voit valita, missä tilassa haluat nähdä mitat merkitsemällä tai poistamalla valinnan asiaankuuluvista ruuduista.
Näytä mitat tasoittain
Voit valita, missä haluat vapaasti piirretyn mittasi näkyvän valitsemalla tietyn mitta tason.
Sijainti (ulkoseinän mitoille)
Ulkoseinän mittojen kohdistamiseen on kolme vaihtoehtoa:
- Automaattinen (sama kuin seinä)
- Lähellä seinää
- Manuaalinen

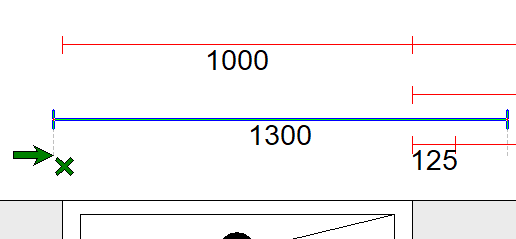

Automaattinen (sama kuin seinä) kohdistaa mittaviivan kaikkein uloimmaksi seinän ulkopuolelle, kunhan mittaviiva ei mene toisen seinän yli:
Automaattinen on oletusarvo kaikille Automaattisille mitoille.

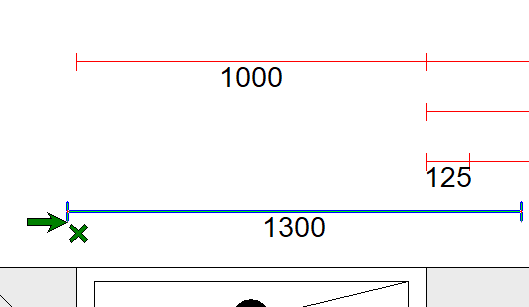

Lähellä seinää kohdistaa mittaviivan lähelle seinää jättäen huomioimatta muut seinät, joiden kanssa se voi olla ristiriidassa:
Vapaasti piirretyt mittaviivat huoneen seinien ulkopuolella on oletusarvoisesti asetettu Lähellä seinää. Tämä tarkoittaa, että jos olet piirtänyt ne mihin tahansa seinien ulkopuolelle, ne näkyvät seinää lähinnä olevana mittana.
Manuaalinen mukautuu omiin erityisvaatimuksiisi.
Valitse Manuaalinen ja paina OK. Nyt voit valita vapaasti piirretyn mittaviivasi sijainnin vetämällä sen paikoilleen:
Kokonaispituus
Muuta kokonaispituutta kirjoittamalla luku ruutuun.
Vaihda suuntaa

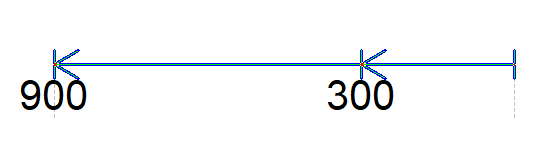

Jos Etäisyys lähtömittaviivasta on valittuna, tämän painikkeen napsauttaminen vaihtaa suuntaa, josta tiedot esitetään:
Vahvista tehdyt muutokset painamalla OK painiketta.
