Winner puede colocar los tiradores automáticamente según el nivel de altura en el que se coloque la unidad. Por ejemplo, si una unidad base está sobre zócalos, tendrá el tirador en la parte superior. Si la misma unidad se mueve a una posición de altura de pared, el tirador se colocará automáticamente en la parte inferior de la puerta.
Esto se puede modificar para todas las unidades en los ajustes del dibujo y para unidades individuales en los parámetros del objeto:
Cambiar la posición del tirador mediante Seleccionar modelo en los ajustes del dibujo
- Haga clic en Diseño en la barra de menús y seleccione Ajustes, o pulse F7 en el teclado.
- En la ventana de ajustes del dibujo, haga clic en el botón Cambiar modelo... situado en la parte superior.

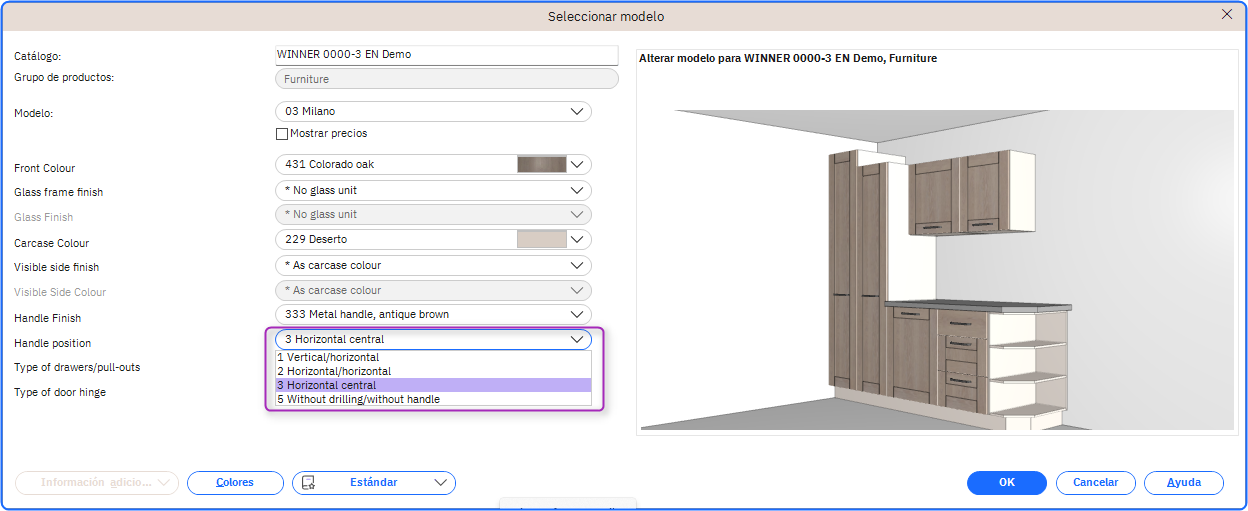

- En Seleccionar modelo, puede seleccionar la opción y la posición del tirador, según el catálogo utilizado.
Haga clic en el menú desplegable Posición del tirador y elija una posición.
- Haga clic en Aceptar.
Esto afectará a todos los artículos del plano que aún no hayan tenido modificaciones del tirador en los parámetros del objeto individual.
Cambiar la posición del tirador de una unidad individual mediante los parámetros del objeto
- En el diseño, haga doble clic en la unidad cuya posición del tirador desea cambiar.
- En la ventana de parámetros del objeto, haga clic en el menú desplegable Superficies frontales.
- Haga clic en el menú desplegable que contiene el tirador, en este ejemplo, Puerta.
- Seleccione Parámetros.

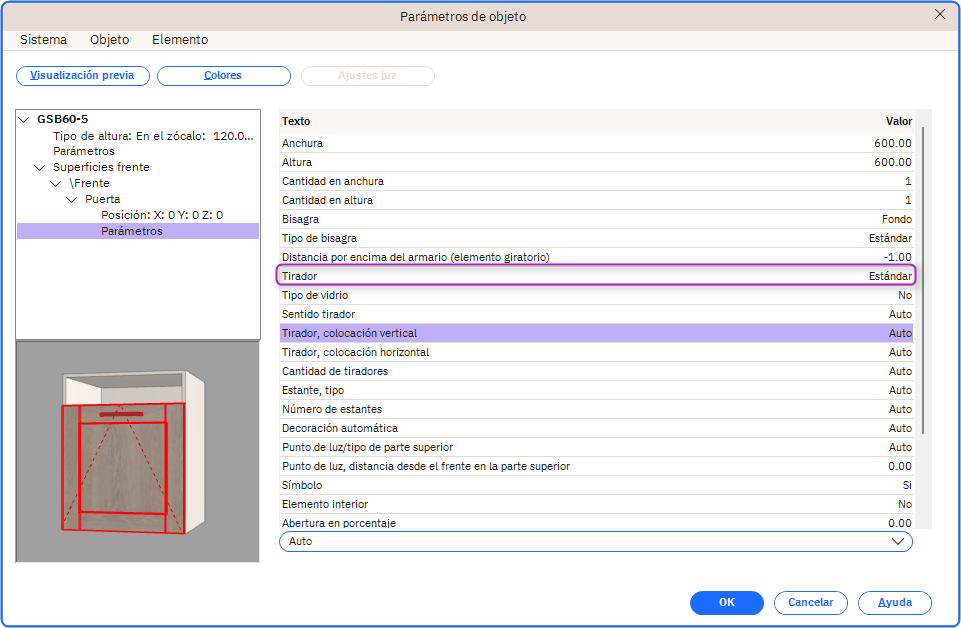

Nota: Puede seleccionar Tirador y, a continuación, hacer clic en el menú desplegable de la parte inferior para cambiar el tirador a Desactivado si es necesario.
- Seleccione Tirador, colocación vertical.
- En el menú desplegable de la parte inferior ahora hay varias opciones que puede elegir para garantizar que la posición se mantenga en la ubicación que necesita.
Para forzar que los tiradores permanezcan en la parte superior, seleccione Siempre arriba.
Para forzar que los tiradores permanezcan en la parte inferior, seleccione Siempre abajo.
Nota: Tirador, colocación horizontal se puede ajustar de la misma manera, lo que permite forzar que los tiradores permanezcan en el lateral (opuesto a la bisagra) o en el centro.

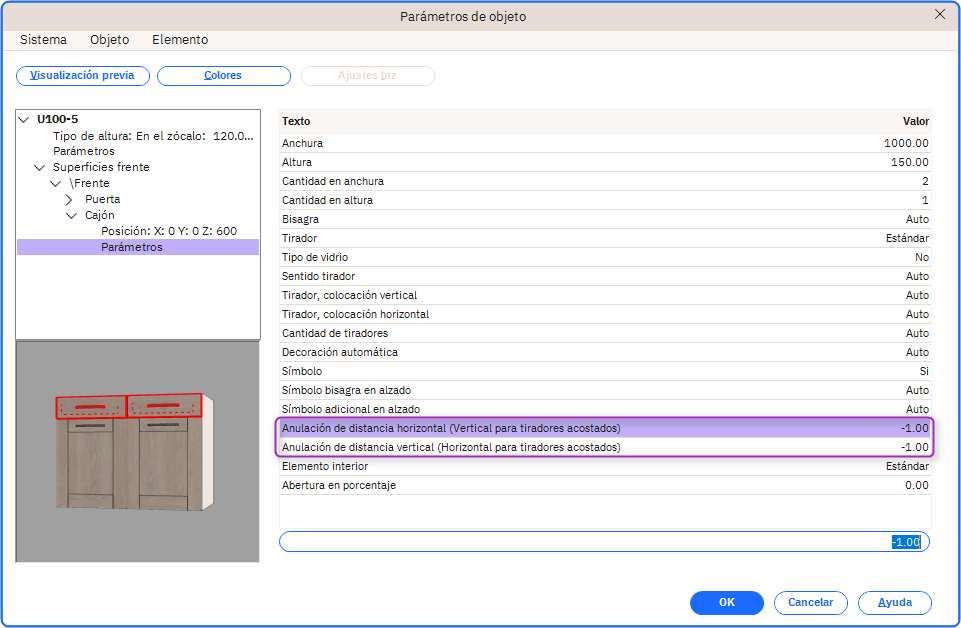

- También puede anular manualmente la distancia para la colocación horizontal o vertical en el cuadro de diálogo de parámetros del objeto:
Tiradores/tiras de tiradores que desaparecen
Las tiras de tiradores pueden desaparecer del plano si la unidad se coloca en un determinado nivel de altura, ya que ciertas unidades y cajones a media altura no requieren una tira de tiradores.
Esto significa que, si la unidad se coloca entre la altura del suelo y la altura de pared, la tira puede desaparecer, ya que técnicamente no se utilizaría a la altura a la que se ha colocado la unidad.
Puede forzar que la tira de tiradores aparezca en los parámetros del objeto del artículo. Acceda a los parámetros de la puerta o del cajón y, a continuación, establezca la colocación del tirador en siempre arriba o siempre abajo.
