Agregar instalaciones a un plan le permitirá imprimir planes de instalación para los comerciantes y permitir la ubicación precisa de los enchufes e interruptores visibles para que el cliente los vea.
Puede agregar símbolos de instalación al plano haciendo clic en el icono Agregar símbolo de instalación:

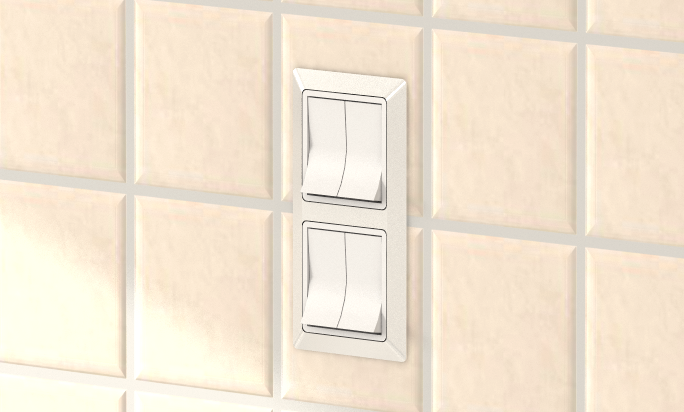

Puede agregar una representación visual del objeto haciendo clic en el icono Agregar objeto de instalación:
Agregar un objeto de instalación
- En su alternativa, haga clic en el icono del modo de definición de pieza
- Haga clic en una superficie en la que se debe colocar el objeto de instalación (por ejemplo, una pared)
- Haga clic en el icono Agregar objeto de instalación:

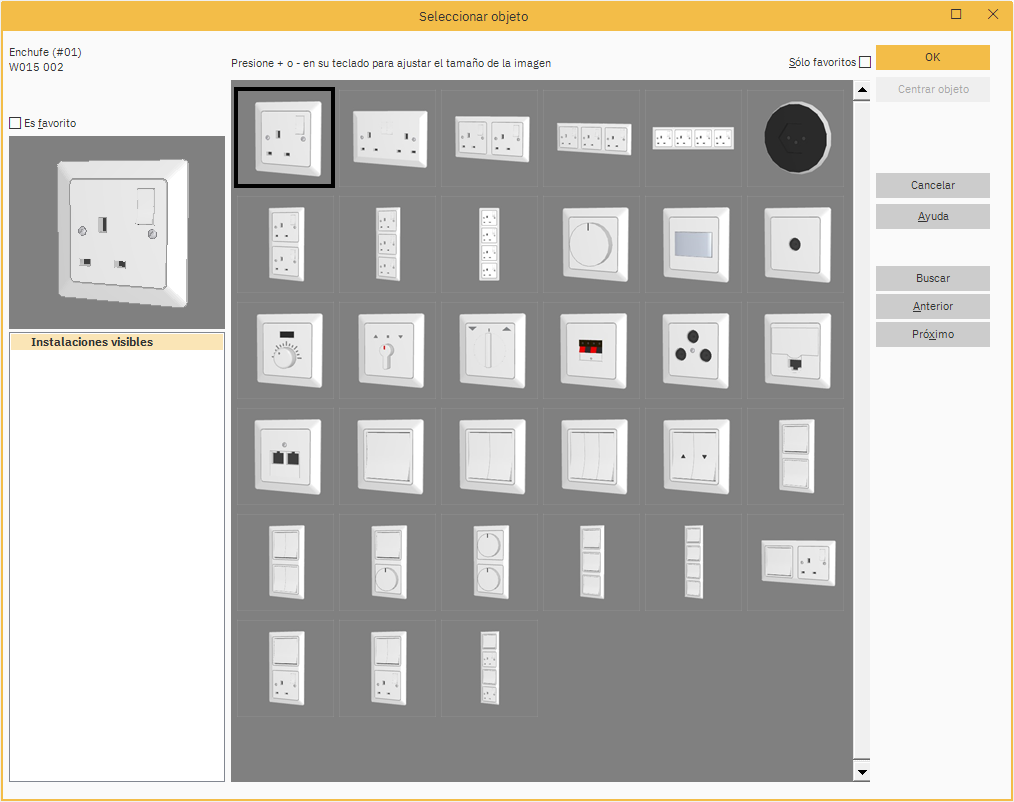

- En la ventana Seleccionar objeto para instalaciones visibles, haga clic para resaltar su elección y haga clic en OK.
- Establezca la distancia desde la pared y la ubicación de la pared del objeto. Nota: Distancia desde Izquierda/Derecha se mide como si estuviera parado frente a la pared. La ubicación se puede modificar más adelante arrastrando y soltando el objeto de instalación.
Agregar un símbolo de instalación
1. En su alternativa, haga clic en el icono del modo de definición de pieza
2. Haga clic en una superficie en la que se debe colocar el símbolo de instalación (por ejemplo, una pared)
3. Haga clic en el icono Agregar símbolo de instalación:

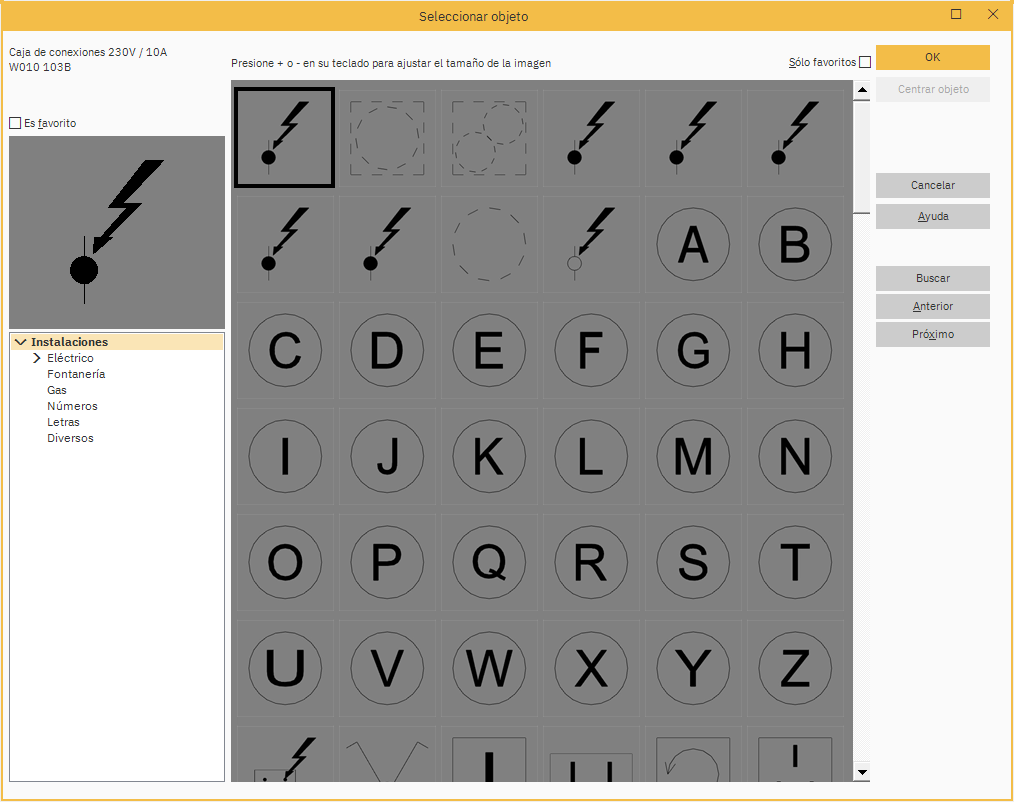

- En la ventana Seleccionar objeto para símbolos de instalación, haga clic y seleccione el símbolo relevante y haga clic en OK. Si no desea vincular un símbolo al objeto 3D, haga clic en Cancelar.
- Establezca la distancia desde la pared y la ubicación de la pared del objeto. Nota: Distancia desde Izquierda/Derecha se mide como si estuviera parado frente a la pared. La ubicación se puede modificar más adelante arrastrando y soltando el objeto de instalación.
- Una vez colocado, para realizar cualquier otro ajuste: en Definición de pieza , acceda a la instalación a través de Superficies/objetos de la habitación listado en el lado derecho. Tendrá que expandir el símbolo de flecha junto al muro enumerado para ver todos los objetos adjuntos a ese muro. Haga clic derecho en el objeto y seleccione Propiedades de instalación, aquí puede personalizar muchos atributos del objeto de instalación.

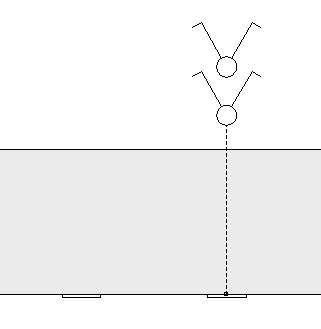

En la ventana Plano, el objeto de instalación de la derecha tiene un símbolo vinculado al objeto. Si vincula un símbolo al objeto de instalación, Winner recordará cuál seleccionó y sugerirá el mismo símbolo la próxima vez que agregue ese objeto de instalación.
