Winner kann Griffe automatisch positionieren, basierend auf der Höhenstufe, auf der das Element platziert wird. Befindet sich beispielsweise ein Unterschrank auf Sockelfüßen, wird der Griff oben positioniert. Wird dasselbe Element auf einer Wandhöhe positioniert, wird der Griff automatisch unten an der Tür platziert.
Dies kann für alle Elemente in den Zeichnungseinstellungen und für einzelne Elemente in den Objektparametern: geändert werden:
Griffposition über „Modell auswählen“ in den Zeichnungseinstellungen ändern
- Klicken Sie in der Menüleiste auf Entwurf und wählen Sie Einstellungen aus, oder drücken Sie F7 auf Ihrer Tastatur.

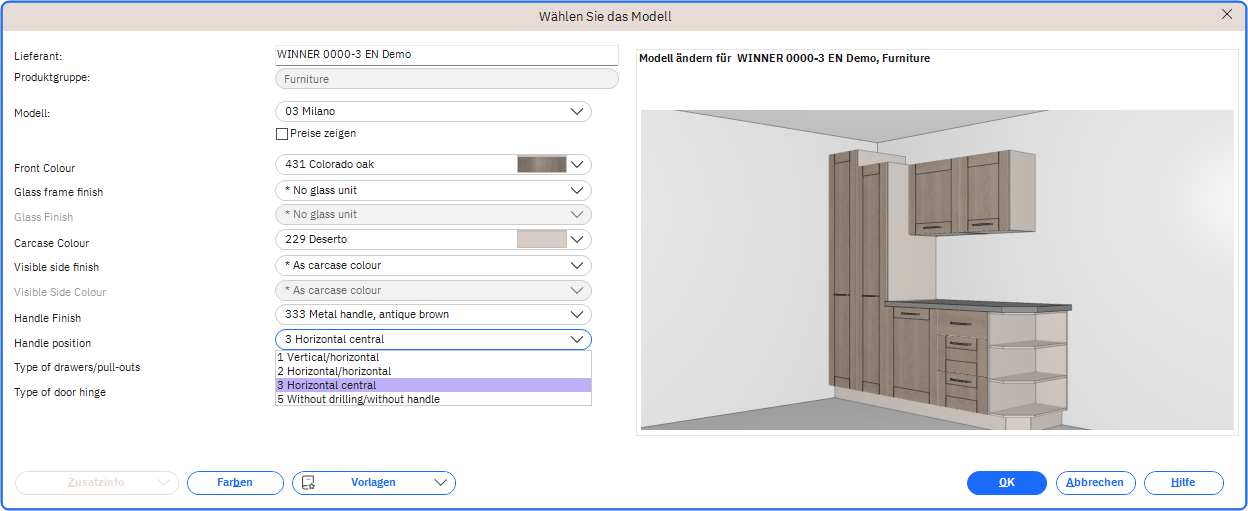

- Klicken Sie im Fenster „Zeichnungseinstellungen“ oben auf die Schaltfläche Modell ändern....
- Unter „Modell auswählen“ können Sie je nach verwendetem Katalog die Griffoption und die Positionierung auswählen.
Klicken Sie auf das Dropdown-Menü Griffposition und wählen Sie eine Position aus.
- Klicken Sie auf OK.
Dies wirkt sich auf alle Artikel im Plan aus, bei denen die Griffe nicht bereits in den individuellen Objektparametern geändert wurden.
Griffposition eines einzelnen Elements über die Objektparameter ändern
- Klicken Sie im Entwurf auf das Element, dessen Griffposition Sie ändern möchten, und führen Sie einen Doppelklick darauf aus.

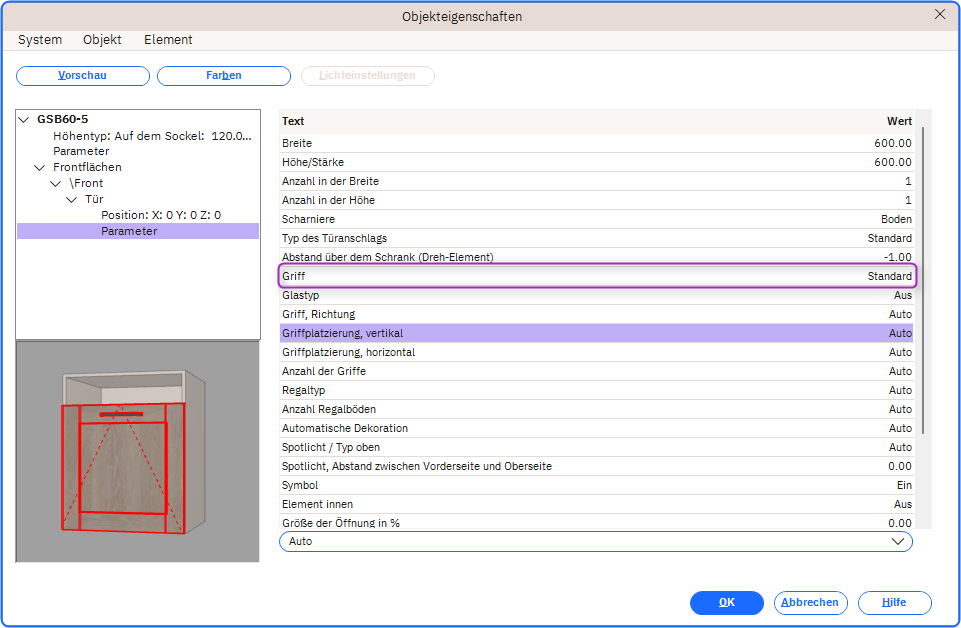

- Klicken Sie im Fenster „Objektparameter“ auf das Dropdown-Menü Frontflächen.
- Klicken Sie auf das Dropdown-Menü, in dem sich der Griff befindet, in diesem Beispiel Tür.
- Wählen Sie Parameter aus.
Hinweis: Sie können „Griff“ auswählen und anschließend unten auf das Dropdown-Menü klicken, um den Griff bei Bedarf auf Aus zu stellen.
- Wählen Sie Griff, vertikale Platzierung aus.
- Im Dropdown-Menü unten stehen nun mehrere Optionen zur Auswahl, mit denen Sie sicherstellen können, dass die Positionierung an der gewünschten Stelle bleibt.
Um die Griffe oben zu fixieren, wählen Sie Immer oben aus.
Um die Griffe unten zu fixieren, wählen Sie Immer unten aus.
Hinweis: Griff, horizontale Platzierung kann auf dieselbe Weise angepasst werden. Dabei können Sie die Griffe an der Seite (gegenüber dem Scharnier) oder in der Mitte fixieren.

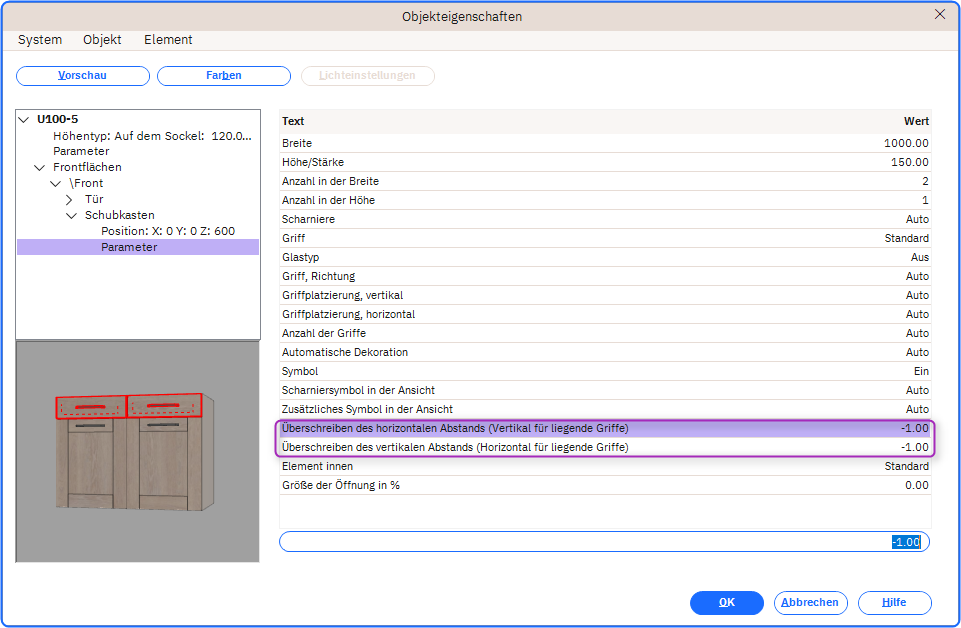

- Sie können den Abstand für die horizontale und/oder vertikale Platzierung auch manuell im Dialogfeld „Objektparameter“ überschreiben:
Ausblendende Griffe/Griffleisten
Griffleisten können im Plan verschwinden, wenn das Element auf einer bestimmten Höhenstufe platziert wird, da bestimmte Elemente und Schubladen auf mittlerer Höhe keine Griffleiste benötigen.
Das bedeutet, dass die Leiste verschwinden kann, wenn das Element zwischen Bodenhöhe und Wandhöhe platziert wird, da sie auf der Höhe, auf der das Element platziert wurde, technisch nicht verwendet würde.
Sie können die Griffleiste in den Objektparametern des Elements erzwingen. Öffnen Sie die Tür- oder Schubladenparameter und stellen Sie anschließend die Griffplatzierung auf immer oben oder immer unten.
