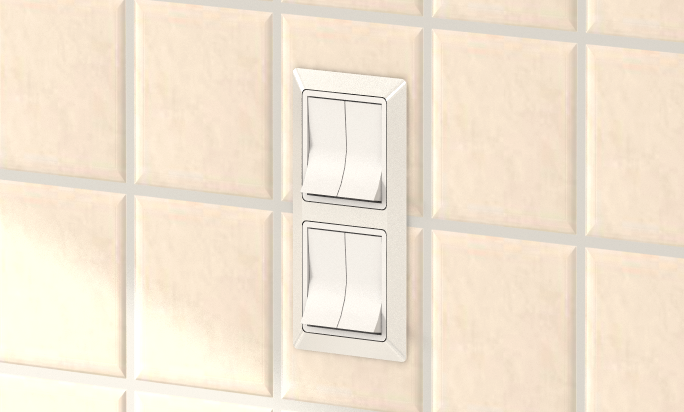

Durch das Hinzufügen von Installationen zu einem Grundriss können Sie Installationspläne für die Handwerker ausdrucken und eine genaue Platzierung der sichtbaren Steckdosen und Schalter für den Kunden darzustellen.
So fügen Sie ein Installationsobjekt mit der Option zum Verknüpfen eines Symbols hinzu.
- Klicken Sie in Ihrer Alternative auf das Symbol Raumdefinitionsmodus
- Klicken Sie auf eine Fläche, auf der das Installationsobjekt platziert werden soll (z.B. eine Wand)
- Klicken Sie auf das Symbol Installationsobjekt einfügen:

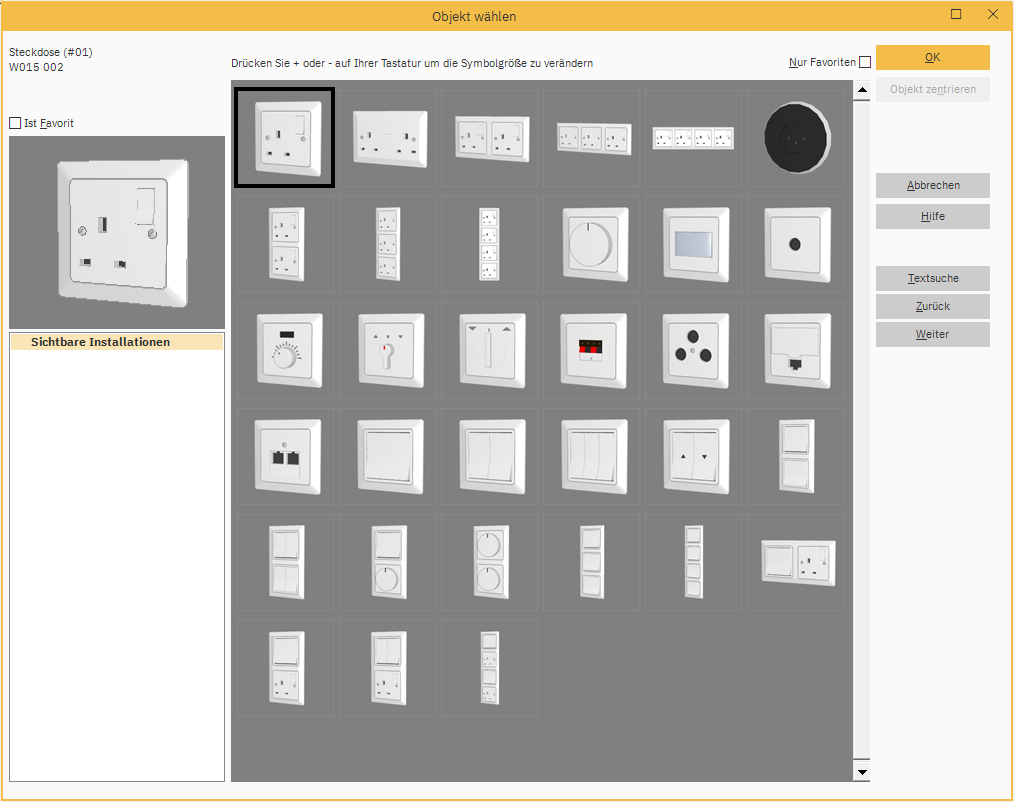

- Im Fenster Objekt wählen klicken Sie auf die gewünschte sichtbare Installation, um sie hervorzuheben, und klicken Sie anschließend auf OK.
- Legen Sie den Abstand zur Wand und die Wandplatzierung des Objekts fest und klicken Sie nach jeder Auswahl auf „OK“. Hinweis: Der Abstand von links/rechts wird so gemessen, als ob Sie vor der Wand stehen würden. Die Platzierung kann nachträglich per Drag & Drop des Installationsobjekts verändert werden.

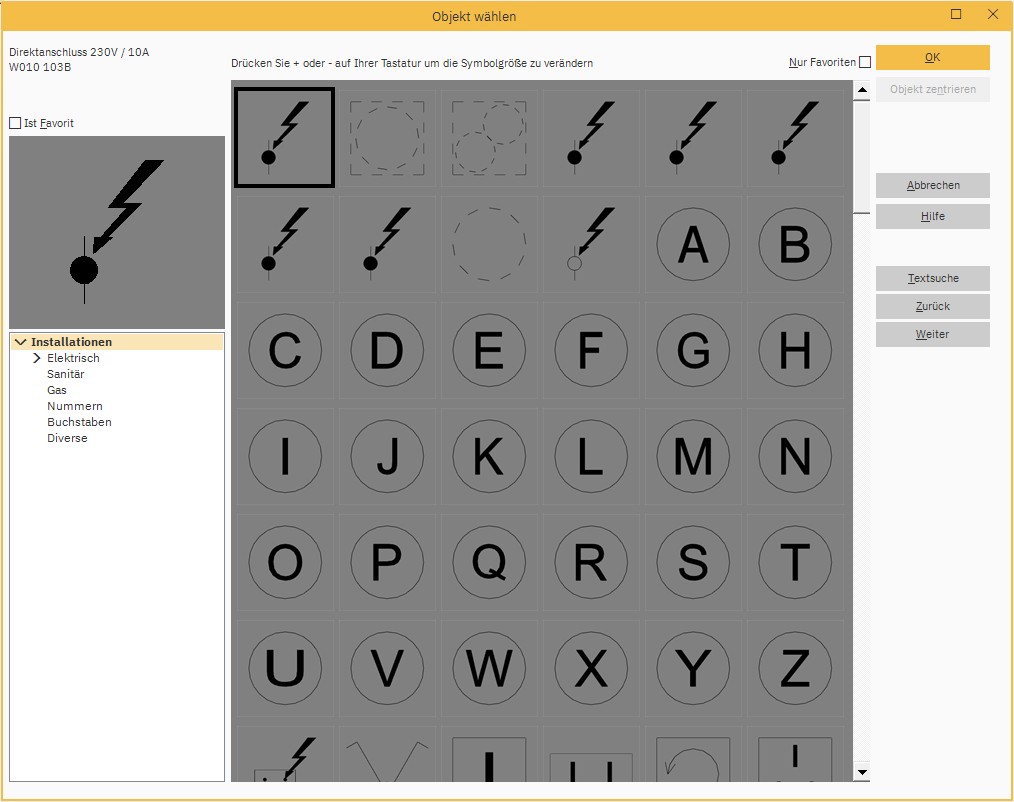

- Das Fenster Objekt wählen für Installationssymbole öffnet sich nun automatisch. Klicken Sie auf das entsprechende Symbol, das an das Objekt verknüpft werden soll, wählen Sie es aus, und klicken Sie auf OK. Hinweis: Wenn Sie kein Symbol mit dem 3D-Objekt verknüpfen möchten, klicken Sie auf Abbrechen.
- So nehmen Sie nach der Platzierung weitere Anpassungen an den Parametern vor:
Im Modus Raumdefinition können Sie über die Liste Raumflächen/Objekte auf der rechten Seite auf die Installation zugreifen. Sie müssen das Pfeilsymbol neben der aufgelisteten Wand erweitern, um alle an dieser Wand befestigten Objekte zu sehen. Klicken Sie mit der rechten Maustaste auf das Objekt und wählen Sie Eigenschaften Installation aus, hier können Sie viele Attribute des Installationsobjekts anpassen.

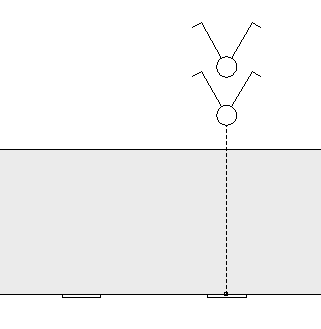

Hinweis: Im untenstehenden Grundrissfenster ist das Installationsobjekt auf der rechten Seite mit einem Symbol verknüpft. Wenn Sie ein Symbol mit dem Installationsobjekt verknüpfen, merkt sich Winner, welches Sie ausgewählt haben, und schlägt dasselbe Symbol vor, wenn Sie das Installationsobjekt das nächste Mal hinzufügen.
So fügen Sie ein Installationssymbol hinzu, ohne das Objekt anzuzeigen
1. Klicken Sie in Ihrer Alternative auf das Symbol Raumdefinitionsmodus
2. Klicken Sie auf eine Fläche, auf der das Installationssymbol platziert werden soll (z. B. eine Wand)
3. Klicken Sie auf das Symbol Installationssymbol einfügen:
- Klicken Sie im Fenster Objekt wählen für Installationssymbole auf das entsprechende Symbol, wählen Sie es aus und klicken Sie auf OK.
- Legen Sie die Wandplatzierung des Objekts fest. Hinweis: Der Abstand von links/rechts wird so gemessen, als ob Sie vor der Wand stehen würden. Die Platzierung kann nachträglich per Drag & Drop des Installationsobjekts verändert werden.
