Sie können einen Erker in Ihre Planung einfügen, indem Sie die folgenden Schritte ausführen:
Hinweis: dies ist die Methode ab Version 12.4a3.

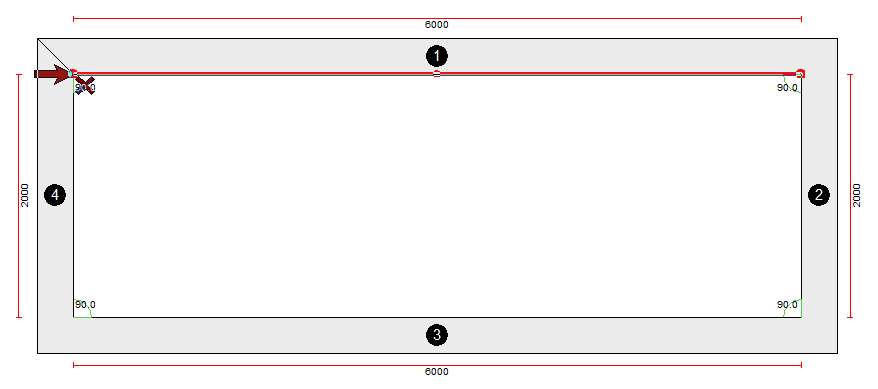

Beginnen Sie mit dem Einfügen Ihrer Wände.
- In diesem Beispiel wird die Wand 1 die Basis für die Gestaltung des Erkers sein.
Die Maße in diesem Beispiel sind: - Breite der Erkerfront: 2000mm
- Wände auf jeder Seite des Erkers: 1000 mm
- Die in diesem Beispiel erforderliche anfängliche Wandlänge beträgt also 6000 mm.

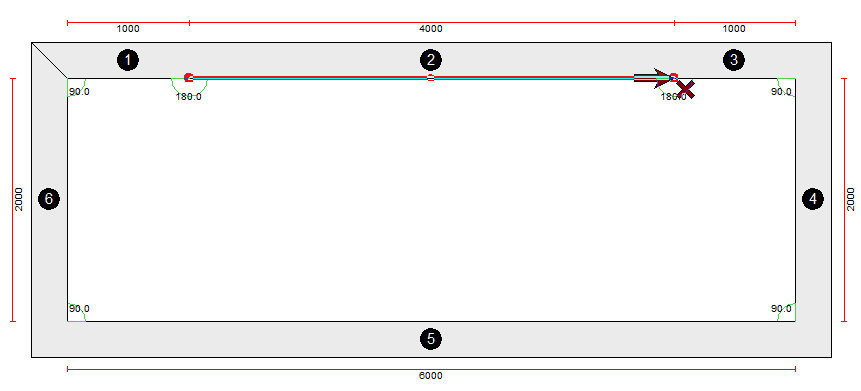

Teilungspunkte in Wand 1 erstellen
- Klicken Sie mit der rechten Maustaste auf Wand 1 und wählen Sie Teilungspunkt hinzufügen.
- Geben Sie im Fenster „Linie in 2 Linien teilen“ 1000 mm in Abstand A ein, um die Wand auf der linken Seite des Erkers zu erstellen.
- Klicken Sie mit der rechten Maustaste auf Wand 2 und wiederholen Sie den Vorgang: wählen Sie Teilungspunkt hinzufügen und geben Sie 1000 mm in den Abstand B ein, um die rechte Seitenwand zu erstellen.
Sie haben jetzt drei Wände auf derselben Linie.

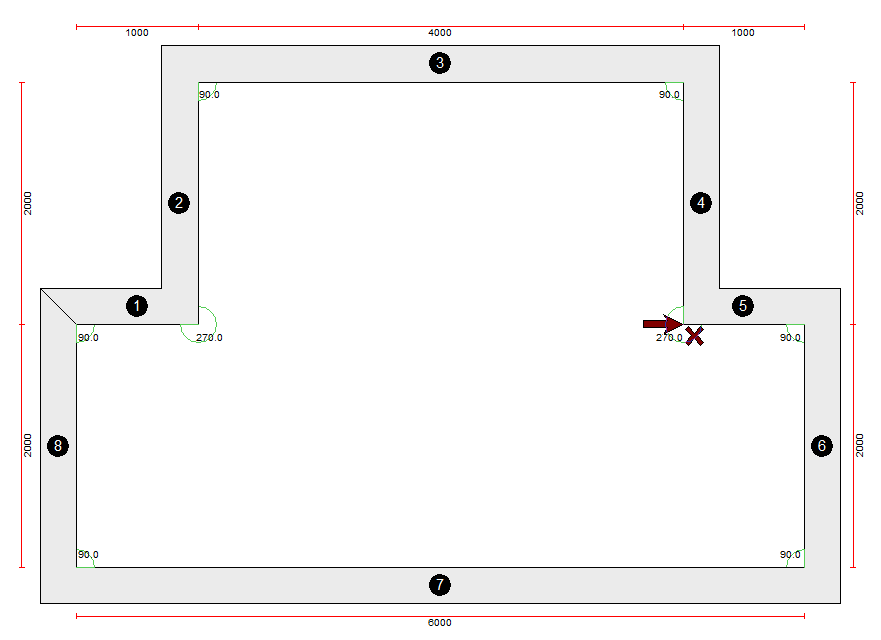

Wand 2 Parallel verschieben
-
Klicken Sie mit der rechten Maustaste auf Wand 2 und wählen Sie Parallel verschieben.
- Geben Sie im Fenster Linie parallel verschieben den Abstand ein, um den der Erker verlängert werden soll. In diesem Beispiel sind es 2000 mm.
- Klicken Sie auf OK.
Auf beiden Seiten wurden automatisch Wände erstellt.

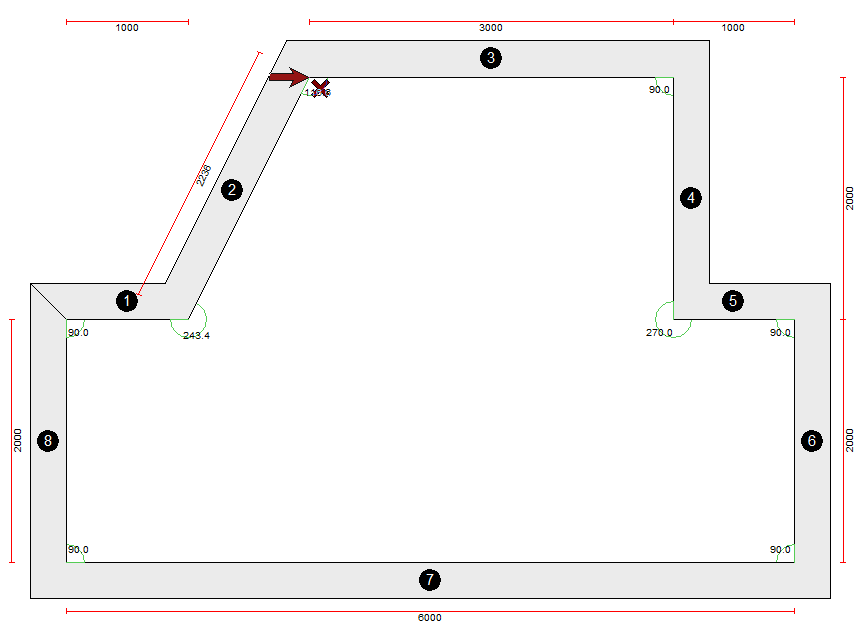

Verkürzung der Länge von Wand 3

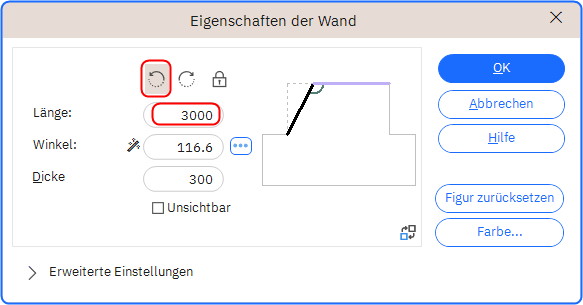

- Doppelklicken Sie auf Wand 3.
- Ändern Sie im Fenster Eigenschaften der Wand die Länge von 4000 auf 3000.
- Wählen Sie aus, dass sich die Änderung auf die vorherige Wand auswirken soll.
- Klicken Sie auf OK.
-

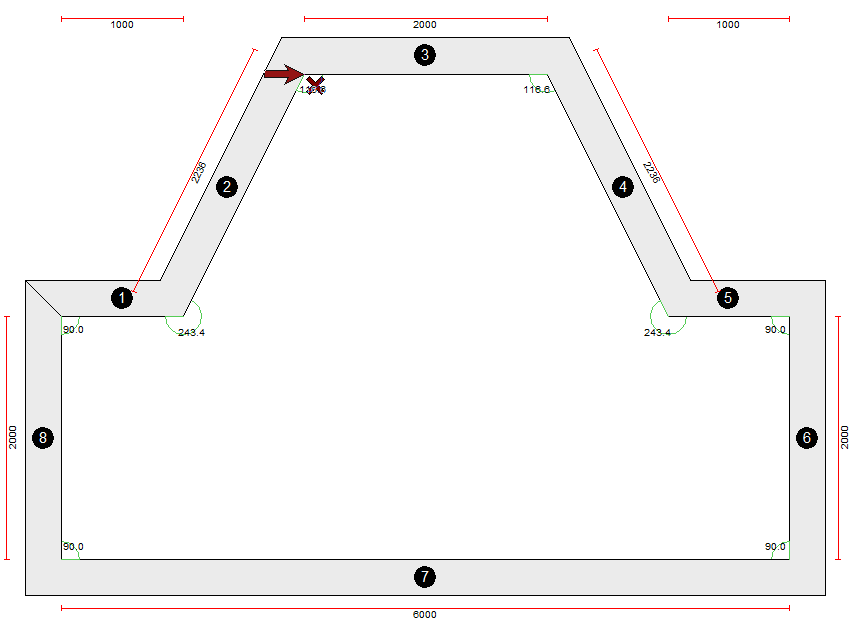

Doppelklicken Sie erneut auf Wand 3.
- Ändern Sie die Länge dieses Mal von 3000 auf 2000 mm.
- Wählen Sie aus, dass sich die Änderung auf die nächste Wand auswirken soll
.
- Verwenden Sie gegebenenfalls das Umschaltsymbol
bis die Vorschau die gewünschte Form anzeigt.
- Klicken Sie auf OK.

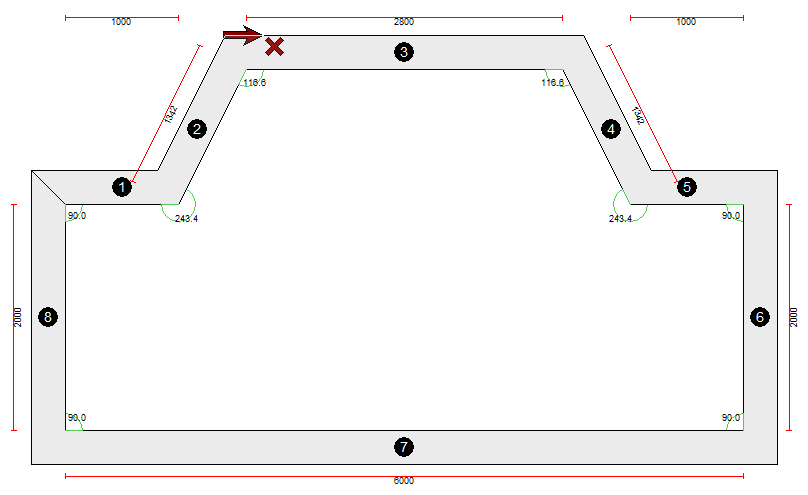

Der Planung wurde nun ein Erker hinzugefügt. Wenn die Verlängerung zu weit oder zu kurz ist, können Sie mit der Option "Parallel verschieben" Anpassungen vornehmen:
- Klicken Sie mit der rechten Maustaste auf Wand 3.
- Wählen Sie Parallel verschieben.
- Geben Sie im Fenster Linie parallel verschieben den Betrag ein, um den Sie die erweiterte Länge anpassen möchten.
Hinweis: Geben Sie eine Minuszahl ein, um zu kürzen.
