Sie können eine freie Zeichnung von Passstücken in Ihrer Alternative erstellen, die wie eine gebogene Wand wirkt, oder ein Bauelement aus der Objektbibliothek verwenden.
Bei gebogenen Wänden können keine Türen oder Fenster wie bei einer tatsächlichen Wand im Grundriss eingefügt werden.
Objektbibliothek
- Bewegen Sie den Mauszeiger in die Ecke des Raums, die gebogen aussehen soll.
- Wählen Sie die Option Objektbibliothek aus.
- Wählen Sie aus dem Menü die Option Bauelemente aus.
- Wählen Sie den Artikel Krümmung W500 214B.
- Klicken Sie auf OK.
- Stellen Sie die Höhenposition auf Auf dem Boden, (Oben) ein und klicken Sie auf OK.
-
SetzenSie die Höhe des Objekts auf die gleiche Höhe wie die Wände im Grundriss (die Standardhöhe beträgt 2400 mm).
- Setzen Sie den Radius des Objekts auf den Radius der gewünschten Kurve.
- Klicken Sie auf OK.
Freizeichnen von Passstücken
-
Klicken Sie auf das Symbol Möblierungsmodus
-
Klicken Sie auf das Symbol Freizeichnen von Passstücken.
- Klicken Sie auf die innere Ecke, an der Sie eine gebogene Wand haben möchten, und ziehen Sie sie auf die Länge, der die Kurve folgen soll.
-
Klicken oder ziehen Sie die Passstücklinie dorthin, wo die Kurve an der gegenüberliegenden Wand enden soll.
-
Klicken Sie auf das Symbol Das Objekt mit einer zusätzlichen Linie komplettieren.
-
Da es sich um ein Passstück handelt, werden Sie im Fenster Artikel wählen aufgefordert, eine Artikelnummer auszuwählen. Klicken Sie auf Überspringen.
-
Im Fenster Objekteigenschaften ändern Sie die Höhe des Objekts auf die gleiche Höhe wie die Wände im Grundriss (die Standardhöhe beträgt 2400 mm). Klicken Sie auf Farbe im Text Feld und wählen Sie in der Dropdown-Liste Wand aus, um die gleiche Farbe wie die Wände im Raum zu wählen.
- Klicken Sie auf OK.
-
Klicken Sie auf das Symbol Freizeichnen von Passstücken.
-
Klicken Sie auf das Symbol Werkzeug auswählen.
-
Wählen Sie die Linie des gezeichneten Passstücks aus, die gebogen werden soll.
-
Rechtsklicken Sie und wählen Sie Zwischen Geraden/Bogen wechseln.
-
Klicken und halten Sie den Mittelpunkt der gebogenen Linie und ziehen Sie nach innen oder außen, um den Kurvenradius nach Bedarf zu vergrößern.
HINWEIS: Um in kleineren Schritten zu ziehen, halten Sie beim Ziehen die Umschalt- oder die Umschalt- und Strg-Taste gedrückt.

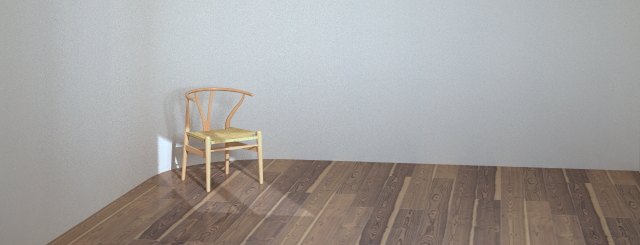

Das gebogene Passstück ist jetzt fertig und wird beim Rendern nahtlos erscheinen.
