Enhver del af din tegning, der er fritegnet (for eksempel bordplader, vægge og fliser), kan redigeres ved at opdele en af de tegnede linjer/kanter i to eller flere nye linjer/kanter.
Bemærk: Vores eksempel bruger vægge til at illustrere metoden. Trinene kan dog også anvendes på bordplader, himmel/baldakiner, tilpasninger, flisekanter osv.
- I dit Alternativ skal du klikke for at markere den linje, du vil opdele.
Bemærk: Sørg for, at du er det rigtige sted (vælg f.eks. for udvendige vægge Rumdefinering).
Du skal muligvis vælge det tegneværktøj, du brugte til oprindeligt at oprette den tegnede linje og klikke på Pegeredskab til manuel tegning ikonet i værktøjslinjen:
- Når linjen er markeret, skal du klikke på Opdel den valgte kant i to ved at tilføje et punkt ikonet på værktøjslinjen eller højreklik og vælge Tilføj punkt.

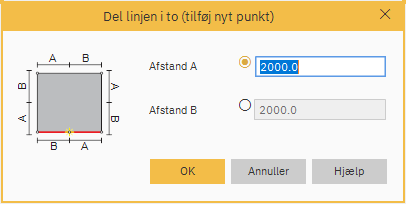

- Vinduet Del linjen i to (tilføj nyt punkt) vises:

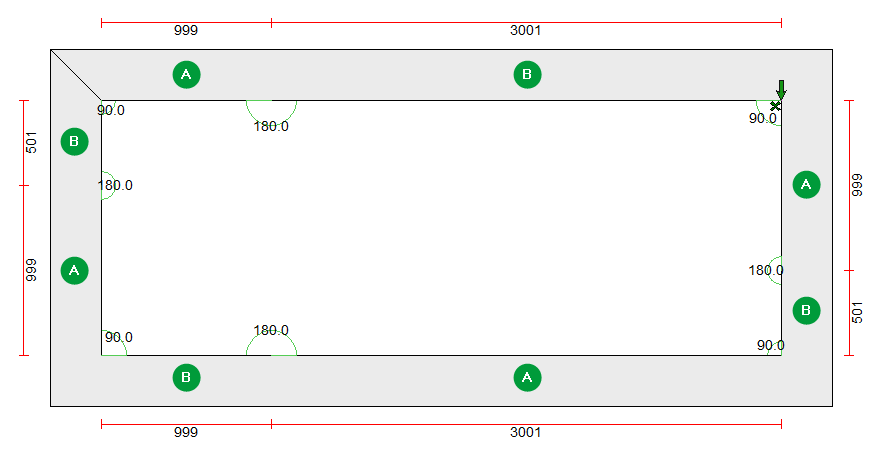

Placeringen af A og B billedet er for at hjælpe med at visualisere afstanden til hver sektion i rummet.
For eksempel, hvis den øverste væg i din tegning skal deles og venstre side skal være 999 mm, skal du indtaste 999 i Afstand A. Hvis det skal være på den nederste væg i venstre side, skal du indtaste 999 i Afstand B:
- Angiv afstand A eller afstand B. Hvis du for eksempel ændrer distance A, vil Winner automatisk beregne distance B.
- Klik OK.
Bemærk: Gentag trin 1. til 5. hvis du vil oprette mere end to sektioner på en kant.
Hver af sektionerne bliver nu separate linjer/kanter, der kan markeres og ændres uafhængigt af hinanden. For eksempel kan du ændre en kant til en bue eller ændre kantegenskaberne på en af linjerne. Du kan også flytte eller parallelforskyde en kant.
