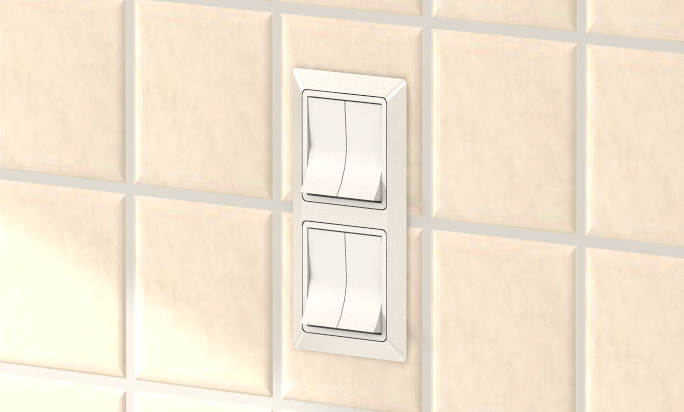

Tilføjelse af installationer til en plantegning vil gøre dig i stand til at udskrive installationstegninger for håndværkerne og give mulighed for nøjagtige placeringer af de synlige stikkontakter og kontakter, som kunden kan se.
Sådan tilføjes et installationsobjekt med mulighed for at vedhæfte et symbol til det
- I dit alternativ skal du klikke på ikonet Rumdefinering
- Klik på en overflade, hvorpå installationsobjektet skal placeres (f.eks. en væg)
- Klik på Tilføj installationsobjekt ikonet:

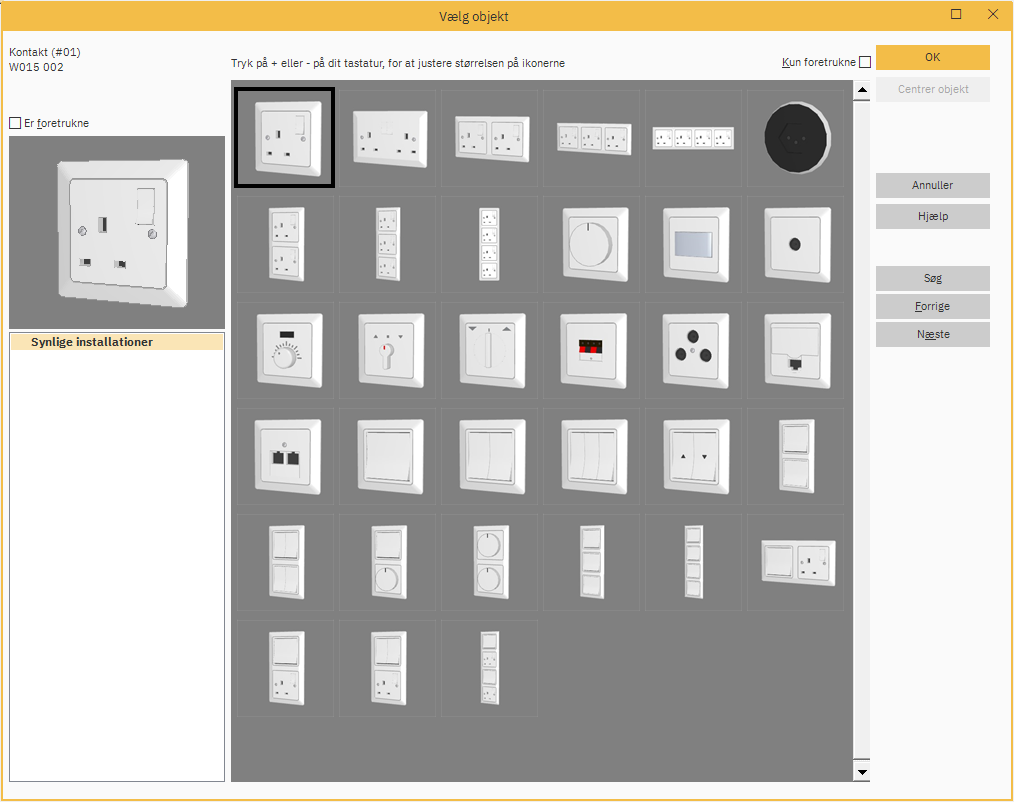

- I den Vælg objekt vindue, for synlige installationer, klik for at fremhæve dit valg og klik Okay.
- Indstil afstanden fra væg- og vægplacering af objektet, klik på OK efter hvert valg. Bemærk: Afstand fra Venstre/Højre måles som om du står foran væggen. Placeringen kan ændres senere ved at trække og slippe installationsobjektet.
- Det Vælg objekt vindue til installationssymboler åbnes nu automatisk, klik og vælg det relevante symbol, der skal knyttes til objektet og klik Okay. Bemærk: Hvis du ikke vil have et symbol knyttet til 3D-objektet, skal du klikke Afbestille.
- Når de er placeret, for at foretage andre justeringer af parametrene:
i Rumdefinition tilstand, få adgang til installationen via Rumflader/genstande listen i højre side. Du bliver nødt til at udvide pilesymbolet ved siden af væggen på listen for, at se alle objekter knyttet til denne væg. Højreklik på objektet og vælg Egenskaber for installation, her kan du tilpasse mange parametre for installationsobjektet.

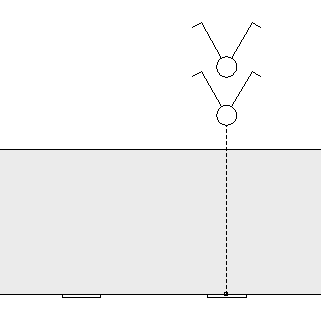

Bemærk: I vinduet Plan nedenfor har installationsobjektet til højre et symbol knyttet til objektet. Hvis du linker et symbol til installationsobjektet, vil Winner huske hvilket du valgte og foreslå det samme symbol, næste gang du tilføjer installationsobjektet.
Sådan tilføjes et installationssymbol uden at vise objektet
1. I dit alternativ skal du klikke på ikonet Rumdefinering
2. Klik på en overflade, hvorpå installationssymbolet skal placeres (f.eks. en væg)
3. Klik på Tilføj installationssymbol ikonet:

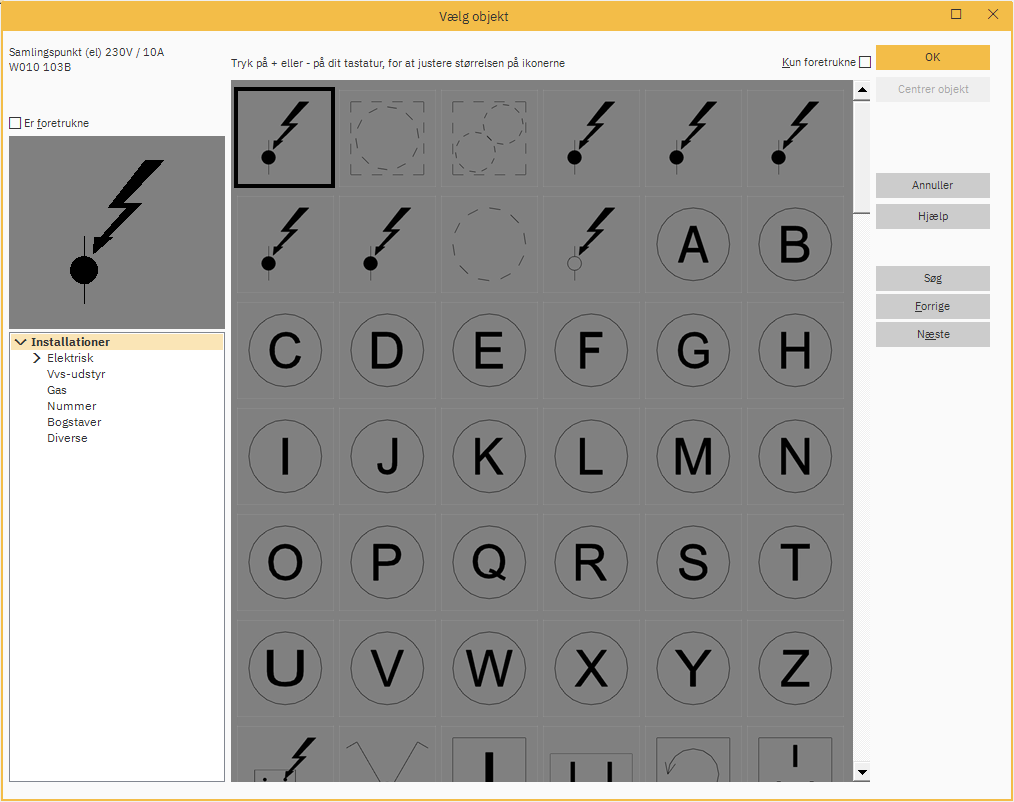

- I den Vælg objekt vindue for installationssymboler, klik og vælg det relevante symbol og klik Okay.
- Indstil vægplaceringen af objektet. Bemærk: Afstand fra Venstre/Højre måles som om du står foran væggen. Placeringen kan ændres senere ved at trække og slippe installationsobjektet.
