Em Winner, os utilizadores podem imprimir o seu esquema de bancada, exportá-lo como PDF ou enviá-lo por e-mail. Isto é útil quando se fornece o esquema de bancada a fabricantes, fornecedores ou instaladores, por exemplo.
No nível Alternativo, no modo Esquema de bancada:
- Clique com o botão esquerdo na vista Bancada para a selecionar.
- Clique no ícone Imprimir:
Nota: Ou pressione Ctrl+P no seu teclado. Ou clique com o botão direito na vista Área de trabalho e selecione Vista de esquema > Imprimir.
- Na janela Selecionar formulário: Esquema de bancada, selecione o formato desejado.
- Para imprimir o esquema da bancada, clique em Imprimir.
Para exportar o esquema da bancada, clique em Exportar PDF.
Para enviar o esquema da bancada por e-mail, clique em Enviar E-mail.
Nota: Para pré-visualizar o formulário selecionado, clique em Pré-visualizar.

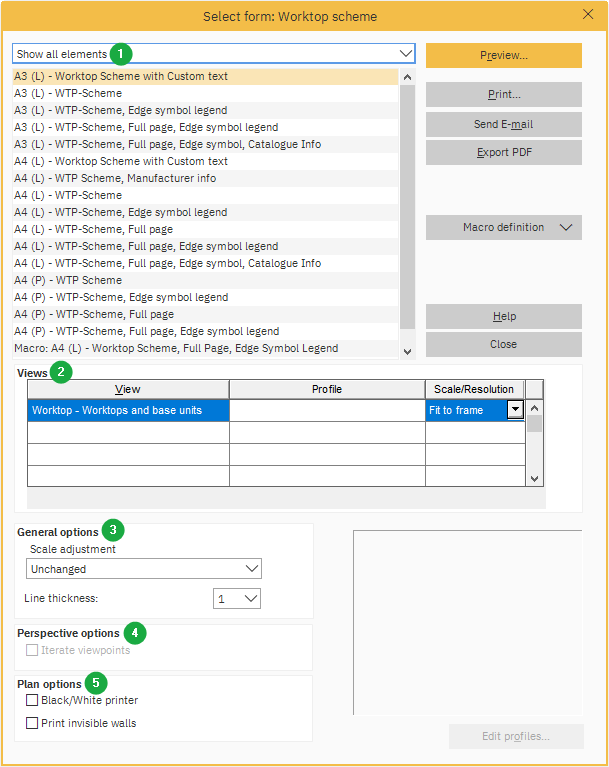

Selecionar formulário: Esquema de bancada
-
Lista de elementos
Mostra o tamanho e a formatação das impressões disponíveis para seleção.
-
Visualizações
As definições para os formulários de impressão selecionados podem ser escolhidas nas caixas suspensas Perfil e Escala/Resolução.
-
Opções gerais
A escala do formulário de impressão selecionado e a espessura da linha podem ser ajustadas nas caixas suspensas Ajuste de escala e Espessura da linha.
Nota: Se a espessura da linha for alterada, o Winner utilizará o mesmo valor de espessura de linha da próxima vez que uma janela de formulário Selecionar for aberta.
-
Opções de perspetiva
Esta opção não está disponível para imprimir esquemas de bancada. Consulte Selecionar formulário: Imprimir um desenho em Perspetiva.
-
Opções de plano
Selecione Impressora preto/branco para imprimir o esquema da bancada em preto e branco, sem cor. Selecione Imprimir paredes invisíveis para mostrar todas as paredes no formulário de impressão selecionado.
