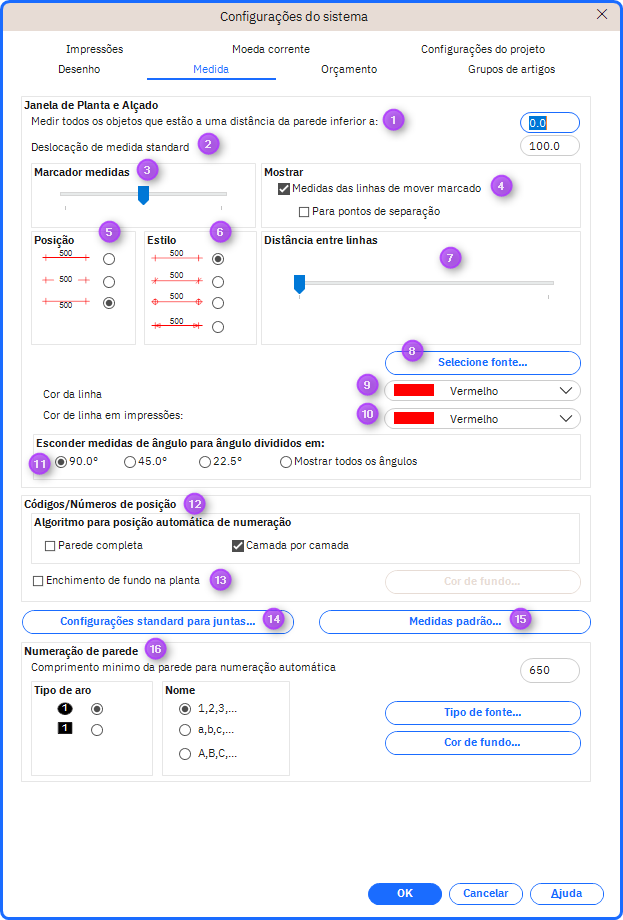

A guia Medida em Configurações do sistema permite especificar como as medidas devem se comportar e aparecer no desenho.
Acesse a guia Medida através da opção Menu: Configurações gerais > Configurações do sistema
Altere a alternativa atual:
Ao abrir a opção de menu Configurações gerais > Configurações de sistema e selecione a guia Medida do nível de alternativa alguns dos campos estão marcados com um asterisco (*) na frente deles. Se qualquer um desses campos for alterado, as alterações afetarão apenas a alternativa atual, e novas alternativas que possivelmente são criadas posteriormente no mesmo meio neste projeto.
Altere a configuração padrão para novos projetos:
Ao abrir a opção de menu Configurações gerias> Configurações do sistema e selecionar a guia Medida do nível de projeto, quaisquer alterações afetarão apenas novos projetos e alternativas.
- Meça todos os objetos mais próximos da parede do que:
O Winner mede automaticamente todos os objetos posicionados na parede. Especifique em mm a que distância da parede um objeto pode ser colocado e ainda ser medido na vista de planta e elevação. - Deslocamento padrão para medições
No Winner, é possível mover as medidas no modo de tampo de balcão para outra posição. Isso pode ser útil se, por exemplo, as medidas se cruzarem.
Aqui é possível especificar a distância entre as medições e a bancada no modo de tampo de bancada. - Marcador de medida
Neste campo você pode ajustar o tamanho das marcas de medição.
Se arrastar o botão deslizante de ajuste para a direita, o tamanho do marcador aumentará e vice-versa. - Linhas de deslocamento de medição
Caso a intenção não seja exibir a linha pontilhada nas linhas de medição no desenho da planta, você deve desmarcar a caixa de seleção antes Linhas de deslocamento de medição. - Posição
Nesta caixa de grupo é possível definir como deseja que o valor relativo às linhas de medição apareça no desenho de planta e no desenho de alçado. - Estilo
Selecione como as medidas devem aparecer no desenho, destacando o formato de medida de sua preferência.

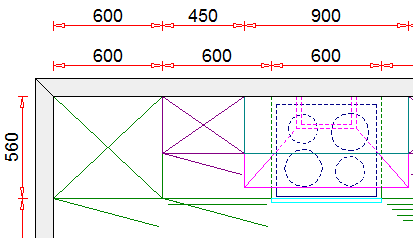

Quando uma seta é selecionada como estilo de medida, as medidas ficarão assim no desenho:
NOTA! Quando o espaço entre os pontos de medida for inferior a 250 mm, as setas desaparecerão. - Deslocamento entre linhas
É possível escolher a distância entre as linhas de medida arrastando o botão do controle deslizante de ajuste. Se você arrastar o botão deslizante de ajuste para a direita, a distância entre as linhas de medição aumentará e vice-versa. - Selecionar fonte
Clique neste botão se quiser alterar a fonte das medidas (os números, não as linhas).
Altere a fonte, o estilo da fonte, o tamanho da fonte, os efeitos e/ou a cor. Uma visualização das configurações selecionadas será mostrada no campo Amostra. Clique OK para salvar as alterações. - Cor da linha
Selecione a cor das linhas de medição na lista suspensa. Essa alteração afetará apenas a visualização na tela (não as impressões). - Cor da linha nas impressões
Selecione a cor das linhas de medição nas impressões coloridas na lista suspensa. - Esconder medidas de ângulo para ângulos divididos em:
Se a intenção for mostrar todas as medidas de ângulo no desenho da bancada, você pode optar por ocultar algumas delas.
Se, por exemplo, a opção 90,0° for selecionada, todas as medidas de ângulos divisíveis por 90,0° serão escondidas no desenho. - Códigos/números de posição
Selecione o posicionamento do número de unidades. Camada por camada será numerada pelo posicionamento da camada de altura das unidades. - Enchimento de fundo na planta
Marque esta opção para alterar a cor de fundo na planta. Clique Cor de fundo... para selecionar a cor. - Configurações standard para juntas...
Clique neste botão para alterar as configurações padrão das juntas. - Medidas por defeito
Clique neste botão para alterar algumas das medidas padrão no Winner em relação ao modo de definição da sala ou medidas padrão para acessórios/distâncias para os produtos padrão. Isso se aplica a coisas como tetos, alturas de janelas e portas, etc. Consulte o artigo Medidas padrão Para maiores informações - Numeração de parede
Nesta caixa de grupo você pode definir como os números/nomes das paredes devem ser apresentados no desenho.
Além disso, você pode definir o comprimento mínimo da parede para a numeração automática.
- Comprimento mínimo da parede para numeração automática
Insira o comprimento mínimo das paredes às quais deve ser atribuído automaticamente um número de parede. Paredes com o comprimento inserido, ou menos, não receberão um número de parede. - Cor da fonte e do plano de fundo
Clique nesses botões se quiser alterar a fonte ou a cor de fundo dentro do quadro do número da parede.
