De Mål fane inn Systeminnstillinger lar deg spesifisere hvordan mål skal oppføre seg og fremstå på tegningen.
Få tilgang til Mål kategorien via menyalternativet: Globale innstillinger > Systeminnstillinger
Endre det gjeldende alternativet:

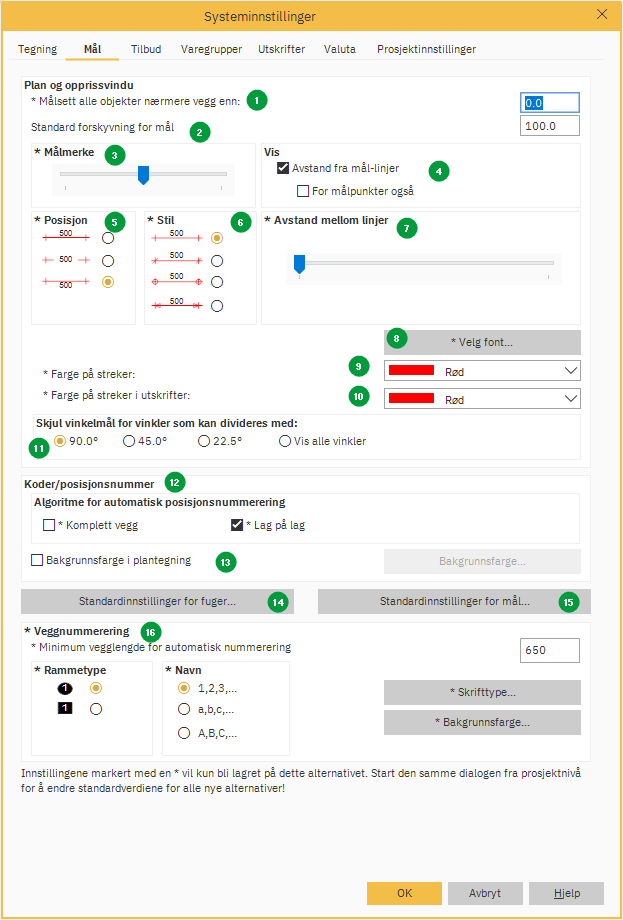

Hvis du åpner menyvalget Globale innstillinger > Systeminnstillinger og velg Mål fanen fra alternativt nivå noen av feltene er merket med en stjerne (*) foran seg. Hvis du endrer noen av disse feltene, vil endringene kun påvirke dagens alternativ, og nye alternativer som eventuelt skapes senere i samme miljø på dette prosjektet.
Endre standardinnstilling for nye prosjekter:

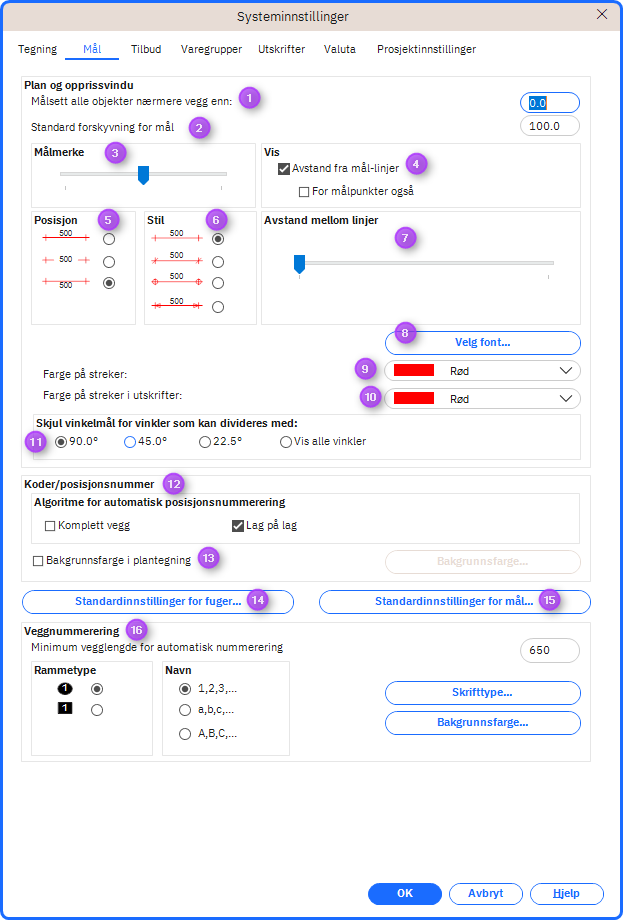

Hvis du åpner menyvalget Globale innstillinger > Systeminnstillinger og velg Mål fanen fra prosjektnivå, vil eventuelle endringer kun påvirke nye prosjekter og alternativer.
-
Mål alle gjenstander nærmere veggen enn:
Winner måler automatisk alle objekter som er plassert opp til en vegg. Angi i mm hvor langt fra veggen et objekt kan plasseres og fortsatt måles i planriss og oppriss.
-
Standard skift for mål
I Winner kan du flytte målene i benkeplateskjemaet til en annen posisjon. Dette kan være nyttig hvis målene for eksempel krysser hverandre.
Her kan du angi avstanden mellom målene og benkeplaten i benkeplaten.
-
Mål markør
I dette feltet kan du justere størrelsen på målemerkene.
Hvis du drar justeringsglideknappen til høyre, vil størrelsen på markøren øke og omvendt.
-
Mål offset linjer
Hvis du ikke ønsker å vise den stiplede linjen til målelinjene i plantegningen, må du fjerne haken i boksen før Mål offset linjer.
-
Posisjon
I denne gruppeboksen kan du definere hvordan du ønsker at verdien knyttet til målelinjene skal fremstå i plantegningen og på høydetegningen.
-
Stil
Velg hvordan målene skal vises på tegningen, ved å markere det måleformatet du foretrekker.

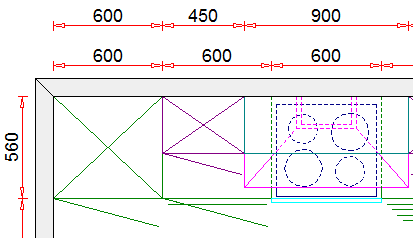

Når en pil er valgt som målestil, vil målene se slik ut på tegningen:
MERK ! Når avstanden mellom målepunktene er mindre enn 250 mm vil pilene forsvinne.
-
Forskyvning mellom linjene
Du kan velge avstanden mellom målelinjene ved å dra i justeringsglideknappen. Hvis du drar justeringsglideknappen til høyre, vil avstanden mellom målelinjene øke og omvendt.
-
Velg font
Klikk på denne knappen hvis du vil endre fonten på målene (tallene, ikke linjer).
Endre skrifttype, skriftstil, skriftstørrelse, effekter og/eller farge. En forhåndsvisning av de valgte innstillingene vises i prøvefeltet. Klikk OK for å lagre endringene.
-
Linjefarge
Velg fargen for målelinjene fra rullegardinlisten. Denne endringen vil bare påvirke visningen på skjermen (ikke utskriftene).
-
Linjefarge på utskrifter
Velg farge for målelinjene på fargeutskrifter fra rullegardinlisten.
-
Skjul vinkelmål for vinkler som kan deles med:
Hvis du ikke vil vise alle vinkelmålene i benkeplatetegningen, kan du velge å skjule noen av dem.
Hvis du for eksempel velger alternativet 90,0°, vil alle vinkelmålinger for vinkler som kan deles med 90,0° være skjult i tegningen.
-
Koder/posisjonsnummer
Velg nummerplassering av enheter. Lag for lag vil nummereres etter enhetens høyde lagplassering.
-
Utfylt bakgrunn i planvisning
Kryss av for å endre bakgrunnsfargen til planen. Klikk Bakgrunnsfarge.. . for å velge farge.
-
Standard innstillinger for flisfuging
Klikk på denne knappen for å endre standardinnstillingene for skjøter.
-
Standard målinger
Klikk på denne knappen for å endre noen av standardmålene i Winner i forhold til romdefinisjonsmodus eller standardmål for tilbehør/avstander til standardproduktene. Dette gjelder for eksempel tak, vindus- og dørhøyder osv. Se artikkel Standard målinger for mer informasjon
-
Veggnummerering
I denne gruppeboksen kan du definere hvordan veggnummer/-navn skal presenteres på tegningen.
I tillegg kan du definere minimum vegglengde for automatisk nummerering.
-
Minimum vegglengde for automatisk nummerering
Angi minimumslengden på veggene som automatisk skal tildeles et veggnummer. Vegger med oppgitt lengde, eller mindre, vil ikke bli tildelt veggnummer. -
Font og bakgrunnsfarge
Klikk på disse knappene hvis du vil endre font eller bakgrunnsfarge på innsiden av veggnummerrammen.
