In Winner, zijn er verschillende redenen waarom de werkblad wandaansluiting kan ontbreken. Zoals de Tekening instellingen, de geselecteerde catalogus, de rand eigenschappen, en de werkblad positionering.
Kies een wandaansluiting model
Controleer of een wandaansluiting is geselecteerd in de Tekening instellingen. Zie artikel Een wandaansluiting toevoegen aan een werkblad voor meer begeleiding.
Kies een Catalogus met een wandaansluiting
Het kan zijn dat de door u gekozen leverancier geen wandaansluiting aanbied. Controleer of u een relevante werkbladcatalogus hebt geselecteerd.
Randeigenschappen controleren
Op Alternatief niveau, in Werkbladschema modus:
- Klik op de werkbladrand waar een wandaansluiting ontbreekt.
- Klik met de rechtermuisknop en selecteer Eigenschappen.
- In de Kant eigenschappen venster, zorg ervoor dat de rand is ingesteld op een Achterkant en verwijder het vinkje Opstaande rand niet mogelijk selectievakje.
- Klik OK.
Controleer de plaatsing van het werkblad
Controleer of het werkblad direct aansluit op de rand waar u een wandaansluiting wilt hebben.

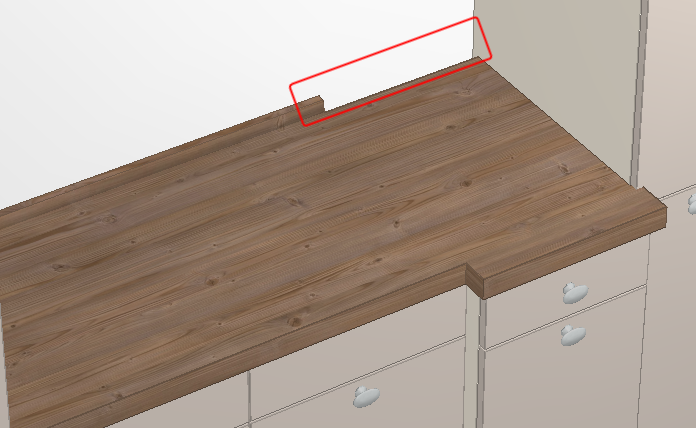

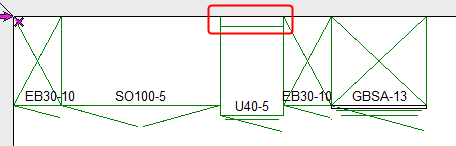

Bijvoorbeeld als de kast van de muur af wordt geplaatst, sluit de automatische tekening van een werkblad niet aan op de muur erachter:
Hierdoor zal de wandaansluiting ontbreken, aangezien deze getekend wordt wanneer de achterzijde van het werkblad direct op de muur aansluit.
Om dit op te lossen, kunt u:
- Verplaats de kast om deze gelijk te zetten met de muur
- Verleng het werkblad om aan de muur te bevestigen door: het werkblad handmatig aan te passen. Bekijk Werkbladen opdelen/knippen, aanpassen en verbinden voor meer informatie.
- Gebruik de automatische offset van de muur om een opvuller achter het meubel te tekenen zodat het werkblad er automatisch overheen wordt geplaatst:
1. Selecteer de kast:
2. Selecteer Automatische offset van wand gebruiker gedefinieerde offset.
3. Klik op OK.
Winner voegt automatisch een virtuele en transparante vuller toe tussen de kast en de muur.
Bekijk Automatische offset van muur voor verdere begeleiding.
