Dit artikel biedt richtlijnen voor het plaatsen van een Belfast-gootsteen (of Butler's gootsteen) in uw plan.
De afmetingen van de Belfast-spoelbak die in dit voorbeeld van Standard-producten worden gebruikt, zijn:
- Hoogte: 260 mm
- Diepte: 800mm
- Breedte: 560 mm
Bereid de basiseenheid voor
Afhankelijk van de gebruikte catalogus, is er mogelijk een unit klaar om onder uw Belfast-spoelbak te worden geplaatst. In ons voorbeeld bereiden we ons eigen voorbeeld uit de Winner Demo-catalogus:
- Plaats in uw alternatief uw units en de basisunit die u voor uw Belfast-spoelbak wilt hebben. In dit voorbeeld wordt UTD80-5 gebruikt.
- Dubbelklik op UTD80-5 om naar de Objectparameters raam.
- Klik op Parameters:
- De hoogte dient rekening te houden met de hoogte van de gootsteen en de dikte werkblad.
Selecteer Hoogte.
Verlaag in het tekstveld onderaan de hoogte van het meubel met 300 - Dit cijfer is de hoogte van de Belfast spoelbak plus de dikte van het werkblad.
In dit geval kunnen we 750-300 invoeren, en Winner berekent dit tot 450. - Nog steeds in parameters, selecteer Werkblad. Stel het in de vervolgkeuzelijst onderaan in op Uit.
- Klik OK.

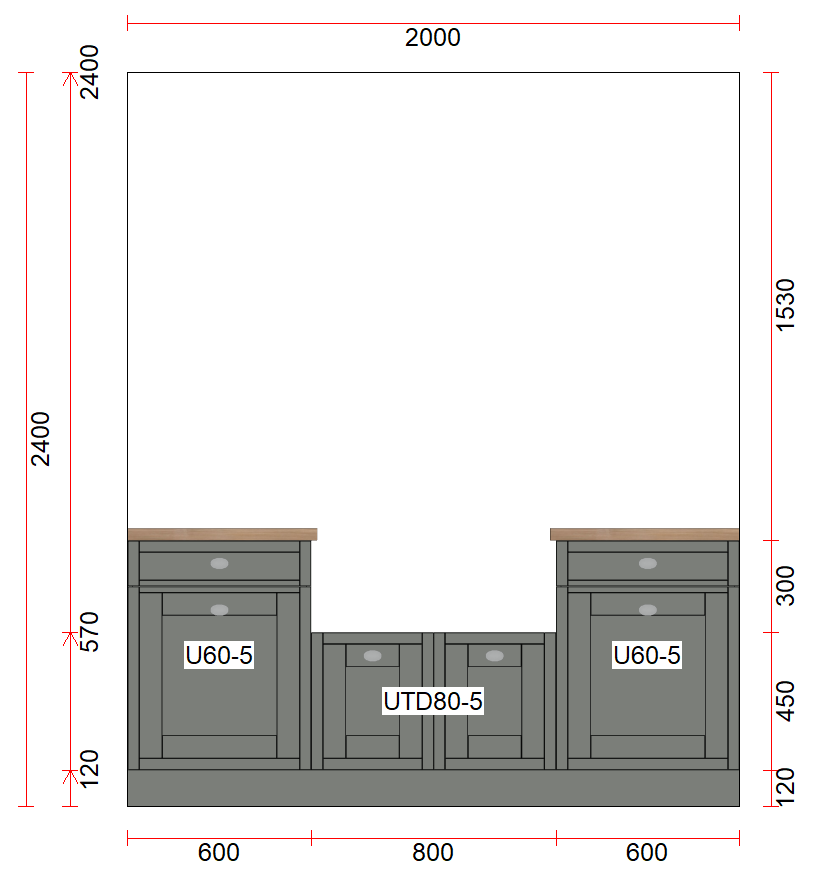

In het Elevation-venster ziet u de ruimte die nu klaar is voor de Belfast-spoelbak.
Teken de vulling voor de achterkant van de gootsteen in Belfast
Het werkblad zal achter de Belfast spoelbak moeten lopen. Door een voldoende brede vuller aan de achterkant van de units te trekken en door te spoelen tot elke kant, er wordt automatisch een werkblad op geplaatst.
- Zorg er in het Plan-venster voor dat unit UTD80-5 zichtbaar is. Het is aan te raden om in te zoomen op het toestel.
- Klik op de Gratis tekening van vulmiddel pictogram in de werkbalk.
- Selecteer de Rechthoek tekenen pictogram in de werkbalk.
- Links klikken in de linkerachterhoek van UTD80-5 om te beginnen met het tekenen van het vulmiddel.
- nutsvoorzieningen links klikken en vasthouden in de rechterachterhoek van UTD80-5.

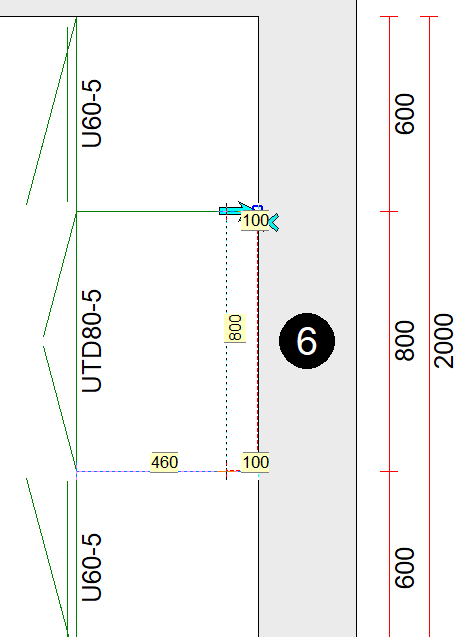

- Terwijl u de linkermuisknop ingedrukt houdt, sleept u langs de rechterkant van het apparaat tot de gewenste breedte. In dit geval stellen we deze in op 100 mm.
Als je de juiste maat hebt, laat je de muisknop los. - Selecteer in het venster Hoogtepositie instellen: Onder werkblad uit de vervolgkeuzelijst.
- Als u wordt gevraagd of u het kruisende deel wilt wegsnijden, klikt u op Nee.
- Kies in het venster Product selecteren een codereferentie en druk op Oké, of klik op Overslaan.
- Voer in het venster Objecteigenschappen de hoogte van de vuller in dit voorbeeld in 300 en klik Oké.
Plaats de gootsteen in Belfast
Belfast spoelbakken kunnen met het afdruiprek aan de achterkant of aan de zijkant worden geplaatst. In dit voorbeeld wordt de spoelbak met het afdruiprek aan de rechterkant geplaatst.

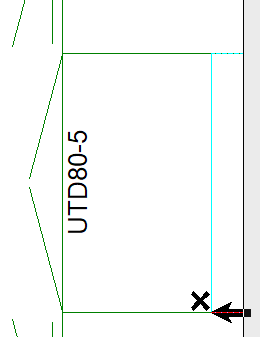

- Verplaats in het Plan-venster de cursor naar de rechterkant van het apparaat naast de vuller en zorg ervoor dat de cursor van de vuller af wijst:
- Klik om de unit te markeren waarop de spoelbak zal worden geplaatst.
- Klik op de Standaard producten knop aan de rechterkant van het scherm.

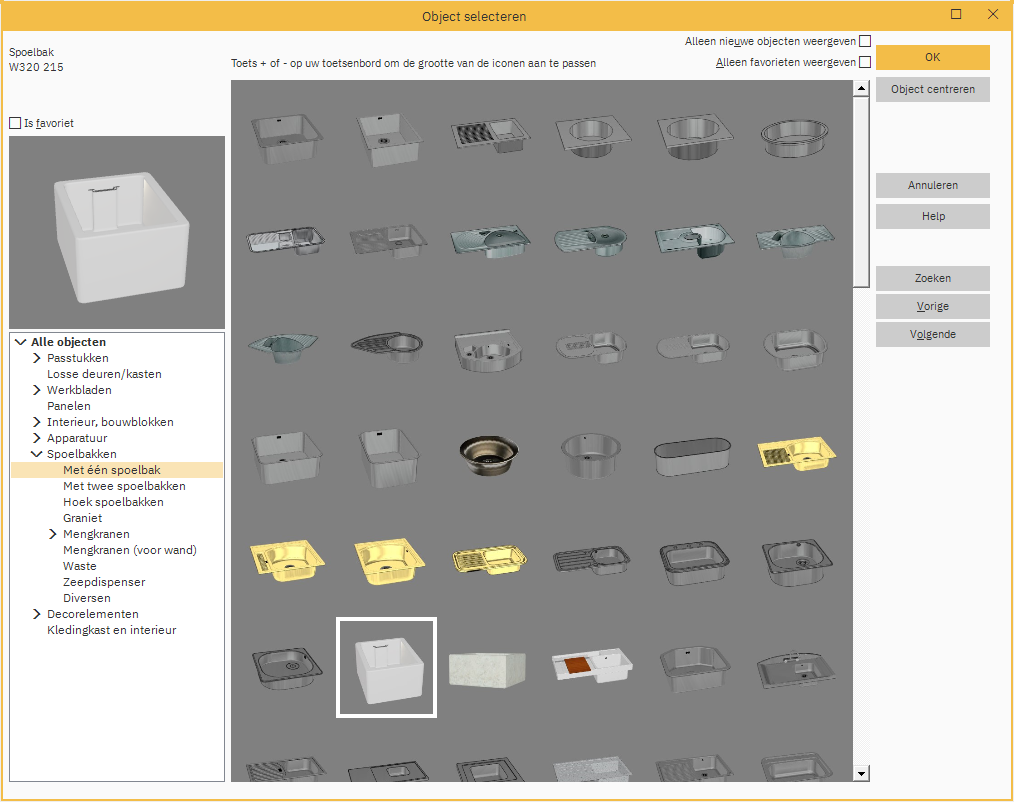

- Klik in het venster Object selecteren op de Wastafels drop-down en selecteer Met één gootsteen.
In dit voorbeeld het standaardproduct in Belfast-stijl W320 215 is gebruikt. - Selecteer de gootsteen en klik op Oké.
- U wordt gevraagd een code voor de gootsteen te selecteren. Klik in dit voorbeeld op Overslaan.
- Selecteer in de positie Hoogte instellen: Ander en selecteer Over geselecteerd object in de vervolgkeuzelijst Hoogtetypes. Klik Oké.
- Voer in het venster Parameters instellen de afmetingen van de Belfast-gootsteen in:
Breedte: 560
Hoogte: 260
Diepte: 800
Klik OK. - In het venster Tekening selecteren wordt u gevraagd om een tik te selecteren. Omdat dit op de filler wordt geplaatst, klikt u op Overslaan.
De spoelbak wordt nu bovenop het apparaat geplaatst.
Plaats de kraan
- Klik om de vulling achter de gootsteen te markeren.
- druk op Standaard producten.
- Klik op de Wastafels vervolgkeuzelijst en selecteer Combinatiekranen.
- Selecteer uw kraan en klik op de Center object knop.
- Kies in het code selecteren scherm een code of klik op Overslaan.
- Selecteer in het venster Hoogtepositie instellen: Op werkblad (omhoog).
- Pas de parameters naar wens aan en druk op Oké.
- Links klikken en vasthouden op de tik en sleep indien nodig naar de gewenste positie. Houd de Ctrl toets terwijl u sleept voor kleine stappen. Laat de muisknop los wanneer deze is geplaatst.
