Zelfs Winner genereert automatisch werkbladen op keukenkasten, dit past mogelijk niet in het geplande ontwerp. De onderstaande instructies laten zien hoe u werkbladen kunt splitsen of snijden, twee werkbladen aan elkaar kunt verbinden of de grootte ervan kunt aanpassen (met behulp van de vrije hand of parallelverschuiving). Het is ook mogelijk om Handmatig een rond/ovaal werkblad tekenen of Hoe je een werkbladhoek afrondt of boogt.
Een snede maken in een werkblad
-
Klik op de Werkbladschema modus pictogram in de werkbalk.
-
Klik op de Vorm tekenen/bewerken pictogram in de werkbalk.
-
Pictogrammen zijn nu verschenen aan de Rechtsaf van het pictogram Vorm tekenen/bewerken in de werkbalk. Klik op de Voeg samenvoeging in icoon.
- In het venster Werkbladplan wordt uw cursor weergegeven als een zaag. Klik op de rand van het werkblad waar u wilt beginnen met snijden, laat los, klik opnieuw en sleep de muis naar de tegenoverliggende rand van het werkblad waar u wilt dat het snijden eindigt. Laat de muisknop los om de snede te maken.
De snede kan onder elke hoek zijn, maar moet een rechte lijn zijn van de ene rand naar de andere rand.
- Selecteer indien nodig in het venster Joint type het Joint type en klik op Oké .
Een werkblad uit de vrije hand aanpassen
Klik in de Werkblad-schemamodus op de rand om het Werkblad-planvenster aan te passen, zodat deze wordt gemarkeerd.
-
In het midden van de gemarkeerde lijn bevindt zich een vierkant punt. Beweeg de muis erover totdat u een dubbele pijl. Klik en houd vast Klik met de muis op de dubbele pijl en sleep om het werkblad groter of kleiner te maken.
Opmerking: Als u de CTRL-toets op uw toetsenbord ingedrukt houdt terwijl u sleept, verplaatst u de lijn in kleinere stappen.
- Laat de muisknop los wanneer de gewenste grootte is bereikt.
Een werkblad aanpassen met de parallelle shift-functie
In Werkbladschemamodus:
-
Klik op de Vorm tekenen/bewerken pictogram in de werkbalk.
-
Klik in het werkbladplan op de rand die u wilt aanpassen.
-
Klik op de Parallelle verschuiving pictogram in de werkbalk, of klik met de rechtermuisknop en selecteer Parallelle verschuiving .
-
Voer in het venster Parallelle schuiflijn de meetwaarde in waarmee de rand moet worden verplaatst.
Een positieve waarde zal de afmeting vergroten (naar buiten bewegen voor een groter werkblad), en een negatieve waarde zal de afmeting verkleinen (naar binnen bewegen voor een kleiner werkblad).
- Klik Oke bevestigen.
Twee werkbladen verbinden
-
Aanpassen een rand van een werkblad zodat deze overlapt met de rand van het tweede werkblad.

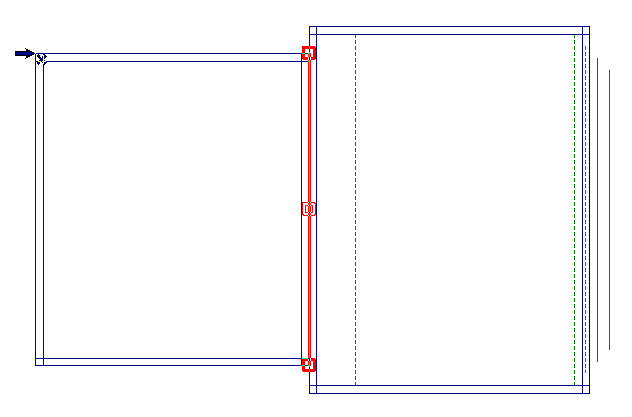

- Klik op de verbindingslijn (nu rood gemarkeerd) en druk op Verwijderen op je toetsenbord.

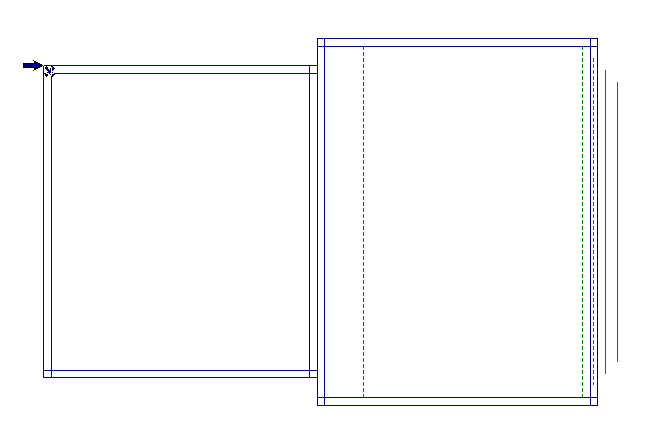

De gemarkeerde lijn verdwijnt en de twee werkbladen zijn nu als één stuk verbonden.
