Handmatig een rond/ovaal werkblad tekenen

Sue
  • Bijgewerkt

Een rond/rond werkblad tekenen

  1. In Inrichtingsmodus, klik in de Bovenaanzicht, selecteer de Werkblad tekenen/bewerken icoon.

  2. Trek een lijn over de lengte van de cirkeldiameter.

  3. Terwijl de lijn is gemarkeerd, druk op A op het toetsenbord of klik met de rechtermuisknop en selecteer Wissel lijn/boog om.


  4. Teken de tweede lijn om de vorm te sluiten waar de eerste lijn begon en stel de hoogtepositie en objecteigenschappen in.
     Opmerking: Codeer een werkblad niet in de inrichtingsmodus, dus selecteer Overslaan wanneer u wordt gevraagd om een product te selecteren.

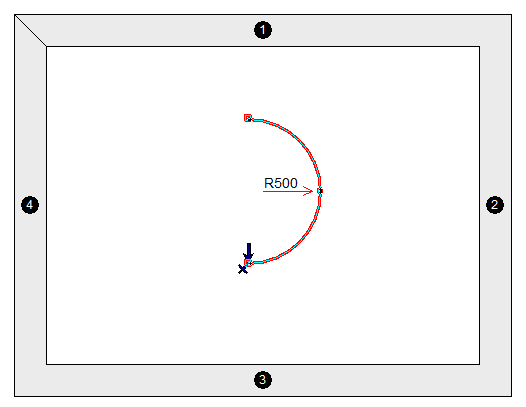

    Je hebt nu de vorm van een half cirkelvormig werkblad.


  5. Selecteer Pictogram werkblad tekenen/bewerken nog een keer.

  6. Selecteer de zwarte muiscursor (gereedschap selecteren).

  7. Klik op de rechte lijn / rand van het werkblad om de lijn te markeren.

  8. Druk op A op het toetsenbord of klik met de rechtermuisknop en selecteer Ruil lijn/boog. Hiermee wordt de lijn gebogen tot een volledige cirkelvorm.

  9. Selecteer de witte muiscursor pictogram om de vrije tekenmodus te verlaten.


Het ronde / cirkelvormige werkblad is compleet.

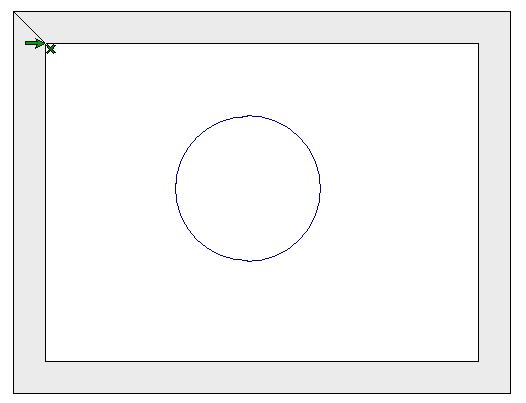

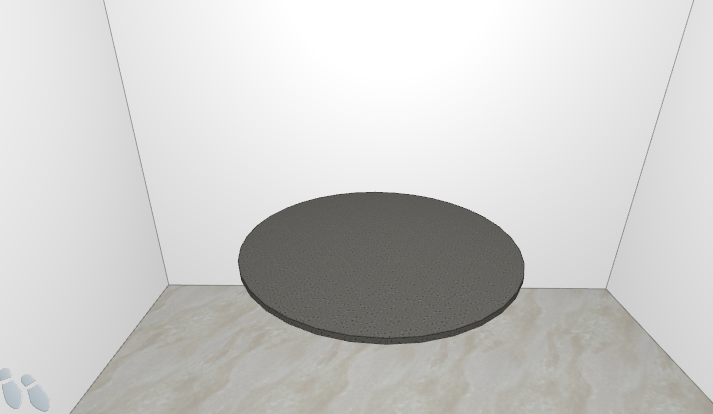

mceclip5.png mceclip6.png



Een ovaal werkblad tekenen

  1. In Inrichtingsmodus, op de Bovenaanzicht, selecteer de Werkblad tekenen/bewerken icoon.

  2. Selecteer het teken rechthoek potlood rechts van dit pictogram.

  3. Teken een vierkant met lijnlengtes de diameter van het ovaal. Dit kan ook een rechthoekige vorm zijn. Om de rechthoek te tekenen, klikt u met de linkermuisknop en laat u de muisknop los om het beginpunt van de vorm in te stellen. Klik vervolgens nogmaals met de linkermuisknop en sleep de vorm naar de gewenste grootte.
    Opmerking: om de vormgrootte in kleinere stappen te vergroten/verkleinen, houdt u de CTRL-toets op uw toetsenbord ingedrukt terwijl u de vorm naar buiten sleept.

  4. Stel de hoogtepositie en objectparameters in.
     Opmerking: Codeer een werkblad niet in de inrichtingsmodus, dus selecteer Overslaan wanneer u wordt gevraagd om een product te selecteren.

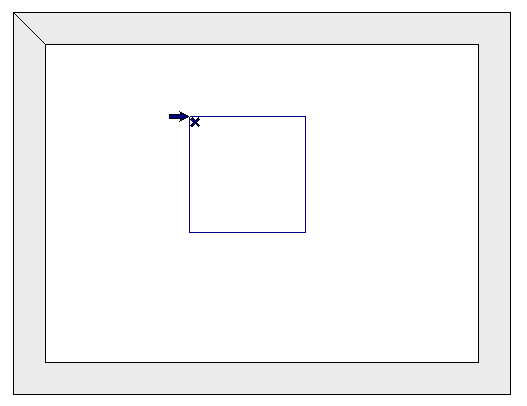

    Je hebt nu een vierkante werkbladvorm.


  5. Selecteer opnieuw het pictogram Werkblad tekenen/bewerken.

  6. Selecteer de zwarte muiscursor (gereedschap selecteren).

  7. Selecteer de lijn/rand aan één kant van het vierkant om het te markeren.

  8. Druk op A op het toetsenbord of klik met de rechtermuisknop en selecteer Wissel lijn/boog om.
  9. Selecteer de lijn / rand aan de andere kant van het vierkant om deze te markeren.

  10. Druk op A op het toetsenbord of klik met de rechtermuisknop en selecteer Wissel lijn/boog om.
  11. Selecteer de witte muiscursor pictogram om de vrije tekenmodus te verlaten.

De ovale werkbladvorm is nu compleet

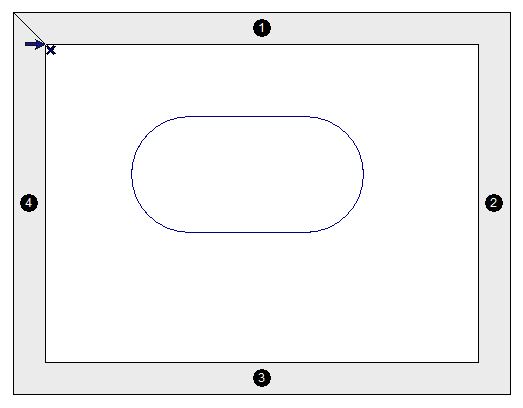

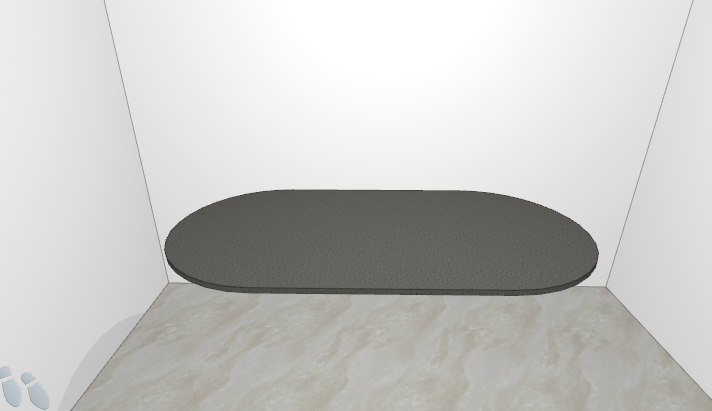

mceclip8.png  mceclip9.png



Opmerking: Dezelfde stappen kunnen worden gevolgd om opvulstukken of afdekpanelen te tekenen, door de pictogrammen Gratis tekenen van opvulmateriaal of Tekenen / bewerken afdekpanelen te selecteren:



mceclip10.png   of        mceclip11.png
