U kunt een curve op uw getekende werkblad maken in beide Inrichtingsmodus en Werkbladschemamodus . Wanneer u het werkblad tekent of bewerkt, kunt u op het hoekpunt klikken en vervolgens de Ronde/afgesneden hoek hulpmiddel. Voer de volgende stappen uit:
In inrichtingsmodus
- Klik in uw Alternatief op de Inrichtingsmodus pictogram in de werkbalk.
- Klik op de Werkblad tekenen/bewerken pictogram in de werkbalk.
- Klik op de Selecteer gereedschap pictogram dat rechts in de werkbalk verschijnt.

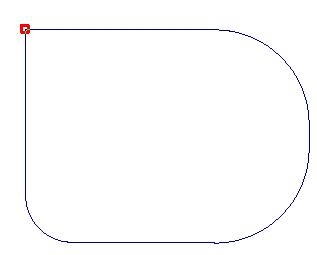

- Selecteer in je plan de hoek of het werkblad dat je wilt afronden. Als je niet bent ingezoomd op het werkblad, kan het meerdere keren duren om op de exacte hoek te klikken. U weet dat u het juiste punt hebt geselecteerd als het gemarkeerde punt er als volgt uitziet:
- Klik op de Ronde of afgesneden hoek pictogram in de werkbalk.
- In het venster Round/Cut corner, selecteer Boog . Voer uw Straal en klik Oké .
Opmerking : De curve kan indien nodig later worden aangepast door de curve te selecteren met de zwarte pijl ( Selecteer gereedschap ), rechtsklikken en selecteren Eigenschappen.
- Als u klaar bent met het afronden van uw hoeken, klikt u op de witte pijl om de functie te sluiten.
In de modus Werkbladschema
- Klik in uw Alternatief op het Werkbladschema pictogram in de werkbalk.
- Klik in het venster Werkbladplan op de hoek die je wilt afronden.
- Klik op de Ronde of afgesneden hoek pictogram in de werkbalk.
- In het venster Round/Cut corner, selecteer Boog . Voer uw Straal en klik Oké .
- Als u klaar bent met het afronden van uw hoeken, klikt u op de witte pijl om de functie te sluiten.
Als de hoek klein is of moeilijk om op te klikken om deze te markeren, klik en sleep de cursor dan over de hoek die de hoek zal markeren:
