Een werkblad zaagt automatisch rond een object dat is geplaatst op een hoogte die de plaatsing van het werkblad kruist. Zagen gebeurd bijvoorbeeld automatisch rond een gootsteen.
Als u dit weet, kunt u uitsparingen maken door: een object te plaatsen die te gebruiken als sjabloon voor de uitsparing en vervolgens het object verwijderen nadat het werkblad wordt getekend/gegenereerd.
Het object plaatsen
- Selecteer Meubilering in de werkbalk.
- Klik op Standaard producten knop aan de rechterkant.
- In de Object selecteren venster, klik op de Interieur, bouwblokken pijltje.
- Selecteer Bouw blokken.
- Kies een bouwsteen en klik op OK.
-
In de Hoogtepositie selecteren venster, selecteer Overig en in de Hoogtetypes vervolgkeuzelijst selecteer Werkblad.
Hierdoor wordt het object geplaatst om met het werkblad te kruisen. Herhaal de vorige stappen als er meer uitsparingen nodig zijn.
U kunt de parameters van de bouwblokken naar wens aanpassen door het object te selecteren en erop te dubbelklikken.
Het werkblad genereren of tekenen
- Selecteer Werkbladschema in de werkbalk.
- Teken uw werkblad rond de bouwstenen door te klikken op Vorm tekenen/wijzigen in de werkbalk.
- Klik op Rechthoek tekenen potlood in de werkbalk rechts van Teken modus.

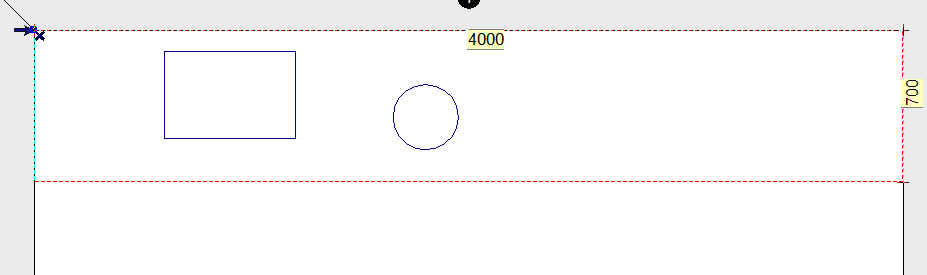

- Klik eenmaal in het bovenaanzicht waar de beginhoek van het werkblad zal zijn, klik en sleep om de rechthoek te tekenen diagonaal naar de tegenoverliggende hoek van uw werkblad.
Opmerking: Om het potlood in kleinere stappen te verplaatsen terwijl u het sleept, houdt u de Ctrl toets op uw toetsenbord.
- Klik Ok bij de Hoogtepositie selecteren venster.
- Klik Ok bij de Objecteigenschappen venster.
- Klik Overslaan in de Artikel selecteren venster.
- U wordt gevraagd om te bevestigen dat de rakende deel worden verwijderd. Klik Ja.

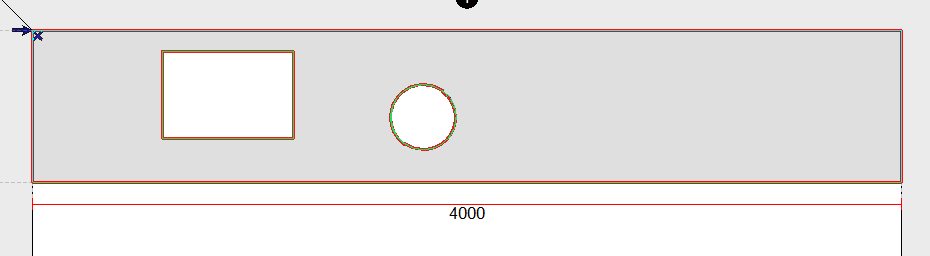

- Het werkblad zal rond de objecten zijn gezaagd. Ga terug naar Meubilering en verwijder de objecten indien nodig.
