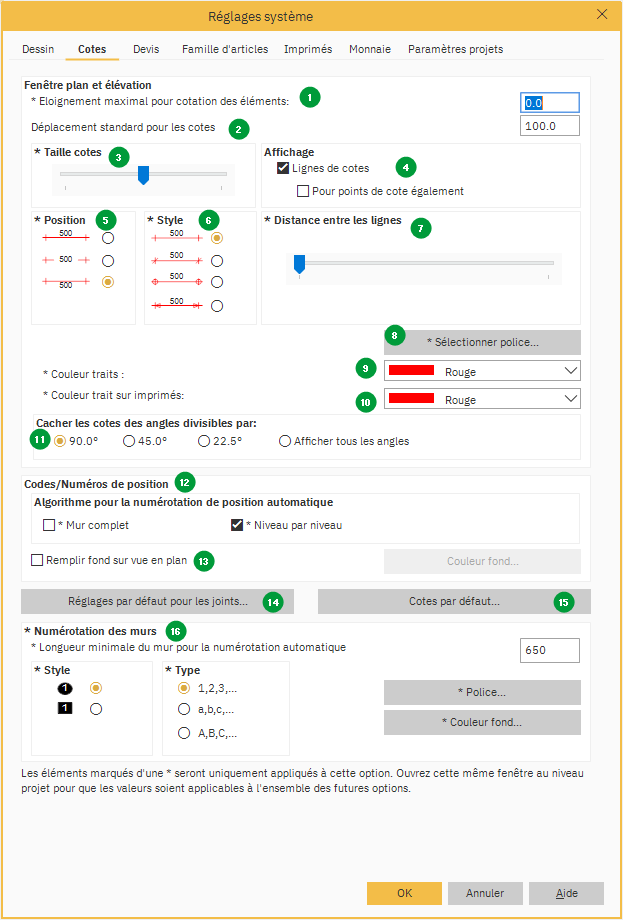

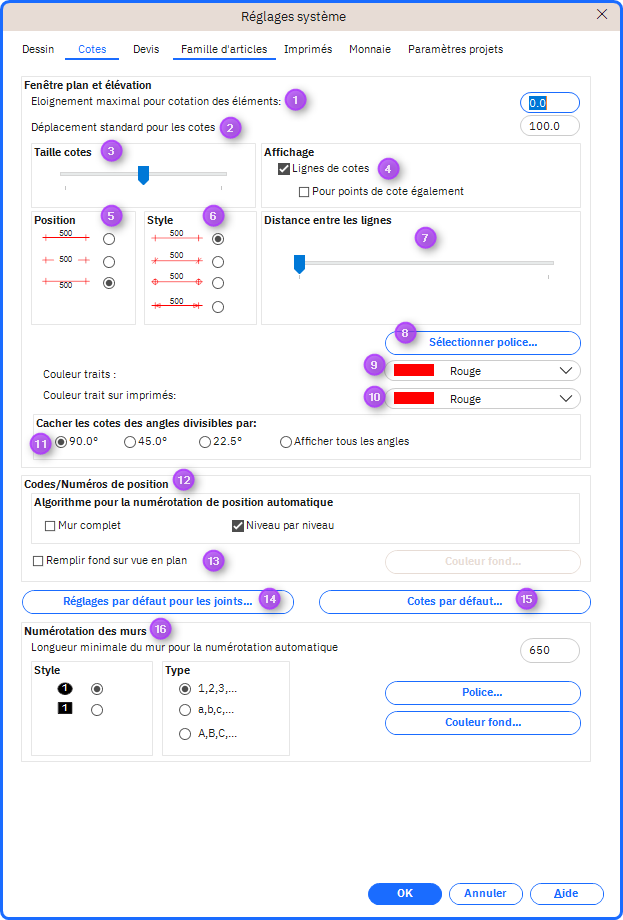

L'onglet Cotes dans réglages système vous permet de spécifier comment les mesures doivent se comporter et apparaître dans le dessin.
Accéder à l'onglet cotes via l'option Menu: Paramètres généraux Réglages système
Modifiez l'option actuelle:
Si vous ouvrez l'option de menu Paramétrages Réglages système et sélectionnez l'onglet Cotes au niveau de l'option certains champs sont précédés d'un astérisque (*). Si vous modifiez l'un de ces champs, les modifications n'affecteront que le l'option actuelle, et de nouvelles options éventuellement créées plus tard dans le même milieu sur ce projet.
Modifier le paramètre standard pour les nouveaux projets:
Si vous ouvrez l'option de menu Paramètrages Réglages système et sélectionnez l'onglet cotes au niveau du projet, toute modification n'affectera que nouveaux projets et options.
- Mesurez tous les objets plus proches du mur que:
Winner mesure automatiquement tous les objets placés contre un mur. Spécifiez en mm à quelle distance du mur un objet peut être placé et toujours mesuré dans la vue en plan et en élévation. - distance automatiques pour les mesures
Dans Winner, vous pouvez déplacer les mesures du plan de travail vers une autre position. Cela peut être utile si par exemple les mesures se croisent.
Ici, vous pouvez spécifier la distance entre les mesures et le plan de travail dans le schéma du plan de travail. - Marqueur de mesure
Dans ce champ, vous pouvez ajuster la taille des repères de mesure.
Si vous faites glisser le bouton du curseur de réglage vers la droite, la taille du marqueur augmentera et vice versa. - Lignes de décalage de mesure
Si vous ne souhaitez pas afficher la ligne pointillée aux lignes de mesure dans le dessin en plan, vous devez décocher la case avant Lignes de décalage de mesure. - Position
Dans cette zone de groupe, vous pouvez définir comment vous souhaitez que la valeur relative aux lignes de mesure apparaisse dans le dessin en plan et le dessin d'élévation. - Style
Sélectionnez la façon dont les mesures doivent apparaître dans le dessin, en mettant en surbrillance le format de mesure que vous préférez.

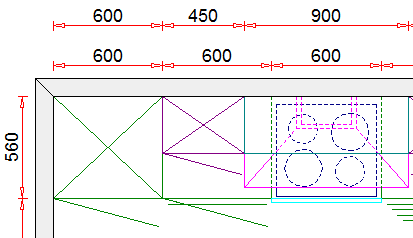

Lorsqu'une flèche est sélectionnée comme style de mesure, les mesures ressembleront à ceci dans le dessin:
REMARQUE! Lorsque l'espace entre les points de mesure est inférieur à 250 mm, les flèches disparaissent. - Décalage entre les lignes
Vous pouvez choisir la distance entre les lignes de mesure en faisant glisser le bouton du curseur de réglage. Si vous faites glisser le bouton du curseur de réglage vers la droite, la distance entre les lignes de mesure augmentera et vice versa. - Sélectionnez la police
Cliquez sur ce bouton si vous voulez changer la police des mesures (les chiffres, pas les lignes).
Changez la police, le style de police, la taille de police, les effets et/ou la couleur. Un aperçu des paramètres sélectionnés s'affichera dans le champ Échantillon. Cliquez sur OK pour enregistrer les modifications. - Couleur de ligne
Sélectionnez la couleur des lignes de mesure dans la liste déroulante. Ce changement n'affectera que la vue à l'écran (pas les impressions). - Couleur des lignes sur les impressions
Sélectionnez la couleur des lignes de mesure sur les impressions couleur dans la liste déroulante. - Masquer les mesures d'angle pour les angles divisibles par :
Si vous ne souhaitez ne pas afficher toutes les mesures d'angle dans le dessin du plan de travail, vous pouvez choisir d'en masquer certaines.
Si, par exemple, vous sélectionnez l'option 90.0°, toutes les mesures d'angle pour les angles divisibles par 90.0° seront masquées dans le dessin. - Codes/numéros de position
Sélectionnez le positionnement du nombre d'unités. Couche par couche sera numérotée par le placement des couches de hauteur des unités. - Arrière-plan rempli dans la vue en plan
Cochez cette case pour changer la couleur de fond du plan. Cliquez sur La couleur de fond... pour sélectionner la couleur. - Paramètres de jointoiement des carreaux par défaut
Cliquez sur ce bouton pour modifier les paramètres standard des articulations. - Mesures par défaut
Cliquez sur ce bouton pour modifier certaines des mesures standard dans Winner par rapport au mode de définition de pièce ou des mesures standard pour les accessoires/distances aux produits standard. Cela s'applique à des éléments tels que les plafonds, la hauteur des fenêtres et des portes, etc. Voir l'article Mesures par défaut pour plus d'informations - Numérotation des murs
Dans cette zone de groupe, vous pouvez définir comment les numéros/noms de mur doivent être présentés dans le dessin.
De plus, vous pouvez définir la longueur minimale du mur pour la numérotation automatique.
- Longueur de mur minimale pour la numérotation automatique
Saisissez la longueur minimale des murs auxquels un numéro de mur doit automatiquement être attribué. Les murs avec la longueur saisie, ou moins, ne se verront pas attribuer de numéro de mur. - Police et couleur de fond
Cliquez sur ces boutons si vous souhaitez modifier la police ou la couleur d'arrière-plan à l'intérieur du cadre du numéro de mur.
