Mode de configuration de l'armoire - Section Portes

La première étape présente à l'utilisateur une gamme de portes parmi lesquelles choisir, en cliquant sur Composants frontaux.

1. Utiliser l'icône du haut sur la barre d'outils de gauche pour les portes à charnières à droite ou à gauche.


2. Faites glisser et déposez le visuel dans la colonne appropriée pour les placer.
   Note: Chaque fois que les portes ont une largeur minimale/maximale dans le catalogue et qu'elles sont placées dans une colonne de taille inappropriée, une erreur d'avertissement en bas à droite de l'écran apparaîtra, cliquez sur la cloche d'avertissement pour ouvrir un message concernant la largeur minimale/maximale . Cliquez sur tout effacer pour se débarrasser de la boîte de dialogue. L'article ne sera pas placé.

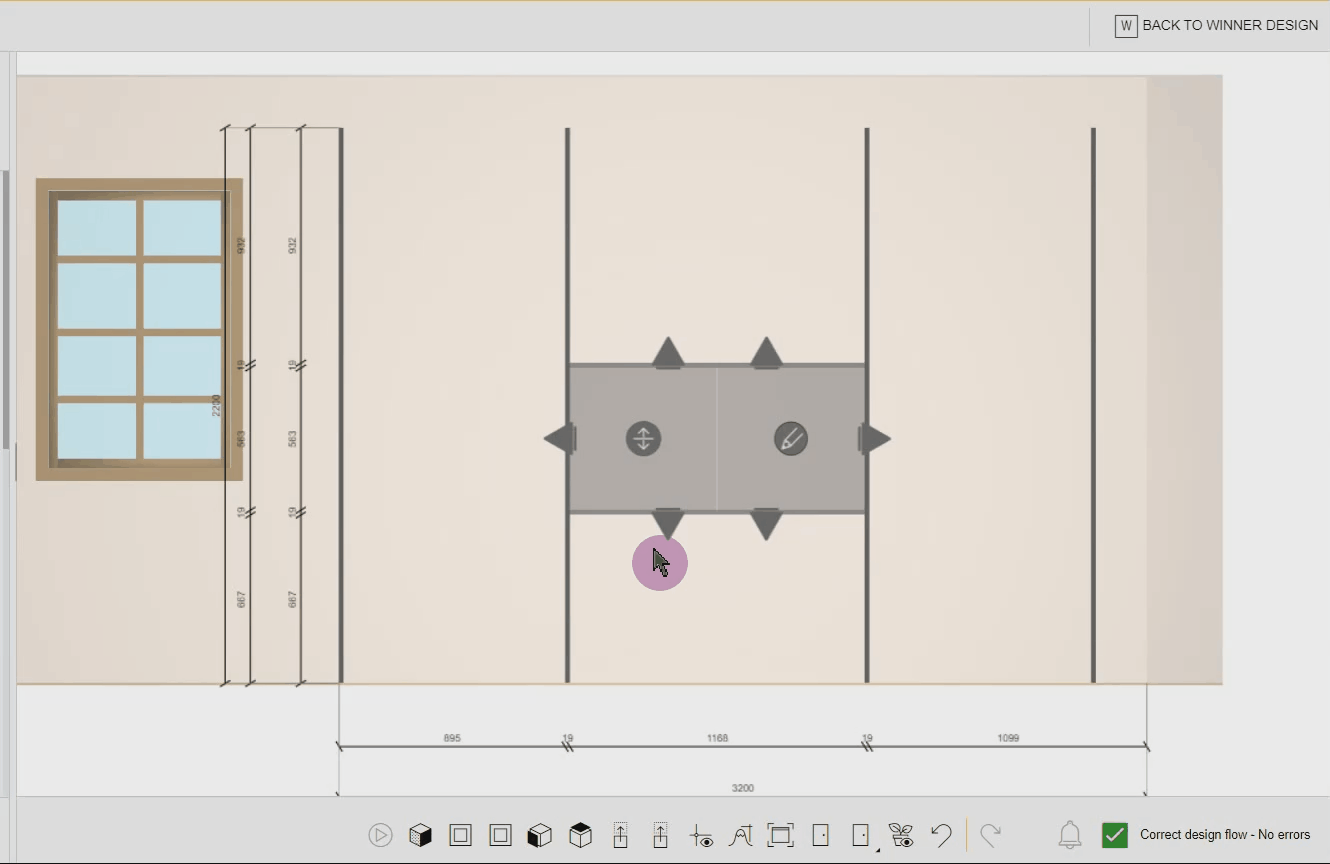

3. Cliquez pour sélectionner la porte dans l'aperçu et plusieurs flèches s'afficheront sur les bords verticaux et horizontaux de la porte. Deux icônes sont également affichées sur la porte.



Flèches sur les bords horizontaux A et B

A = Lorsqu'il est déplacé, ajuste le décalage supérieur et inférieur de la porte.

B = Lorsqu'il est déplacé, ajuste la hauteur de la porte à partir du bord supérieur ou inférieur.

Flèches sur les bords verticaux C

C = Lorsqu'il est déplacé, ajuste le décalage gauche et droit de la porte.

Note: Ceci n'est normalement pas utilisé, car le décalage est déterminé par le type de porte sélectionné.

Icônes sur les portes

D =Déplace toute la porte vers le haut ou vers le bas.

E = Permet le réglage du décalage - il n'est pas recommandé de l'utiliser car le décalage dépend des paramètres du catalogue. Il offre également la possibilité de supprimer la porte placée en cliquant sur l'icône de la corbeille

4. Largeurs de colonne
   Pour ajuster la largeur des colonnes à ce stade, cliquez sur la première icône de porte dans la barre d'outils inférieure et passez en vue 2D dans la barre d'outils inférieure. Cela active les icônes (modifier) en haut de chaque colonne/segment.


5. Cliquez sur Étape suivante ou Deuxième icône - Porte élévatrice

   Utiliser icône sur la barre d'outils de gauche pour les portes à charnières en haut ou en bas. Glissez-déposez-les dans une colonne, puis procédez comme pour les portes battantes.

6. Cliquez sur l'étape suivante ou sur la troisième icône - Porte pliante
   Utiliser icône sur la barre d'outils de gauche pour les portes pliantes.

7. Cliquez sur l'étape suivante ou sur l'icône Quatrièmeoptions de porte
   Affiche une vue plus réaliste dans laquelle les utilisateurs peuvent effectuer des rotation, à l'aide de la souris, pour voir différents angles de vue.
   Dans le menu de gauche se trouvent des variantes de poignées qui peuvent être modifiées.
   Par exemple, le type de poignée pour les portes, la position et l'orientation de la poignée.

   Note: Une modification à l'aide des options du menu de gauche, affecte tous les éléments de porte. Cependant, en cliquant sur l'icône des paramètres affiché sur chaque élément dans la fenêtre de prévisualisation, les variantes de porte peuvent être ajustées pour cet élément uniquement. Par exemple, les utilisateurs peuvent régler la porte pour qu'elle soit ouverte, changer les couleurs, changer la position des poignées. Si une porte ou un tiroir est configuré pour s'ouvrir, il sera exporté vers Winner comme étant ouvert, mais cela ne peut pas être modifié depuis Winner.

   Cliquez sur l'icône sur la barre d'outils du bas pour animer toutes les portes, qui s'ouvriront et se fermeront, pour révéler les aménagements intérieurs.
8. Cliquez sur L'étape suivante = Équipement dans la barre d'outils de progression.

Rubrique suivante: Mode de configuration de l'armoire Équipement
