Flex: Mikä on Valkotaulu-toiminto?

Koska voit käyttää Flexiä eri laitteilla (mukaan lukien tablet-laitteet), voi olla hyödyllistä ladata tai ottaa valokuvan ja lisätä mittauksia ja muistiinpanoja. Asiakkaan kanssa on myös hyödyllistä hahmotella ideoita.

Valkotaulutoiminnolla voit kirjoittaa tai piirtää jotain nopeasti ja korostaa kuvan sisältöä käyttämällä Valkotaulun työkalupalkkia. Käytä asiakirjaa myöhemmin mistä tahansa Compusoft Flex -alustan kautta.

Valkotaulua käyttämällä voit joko:

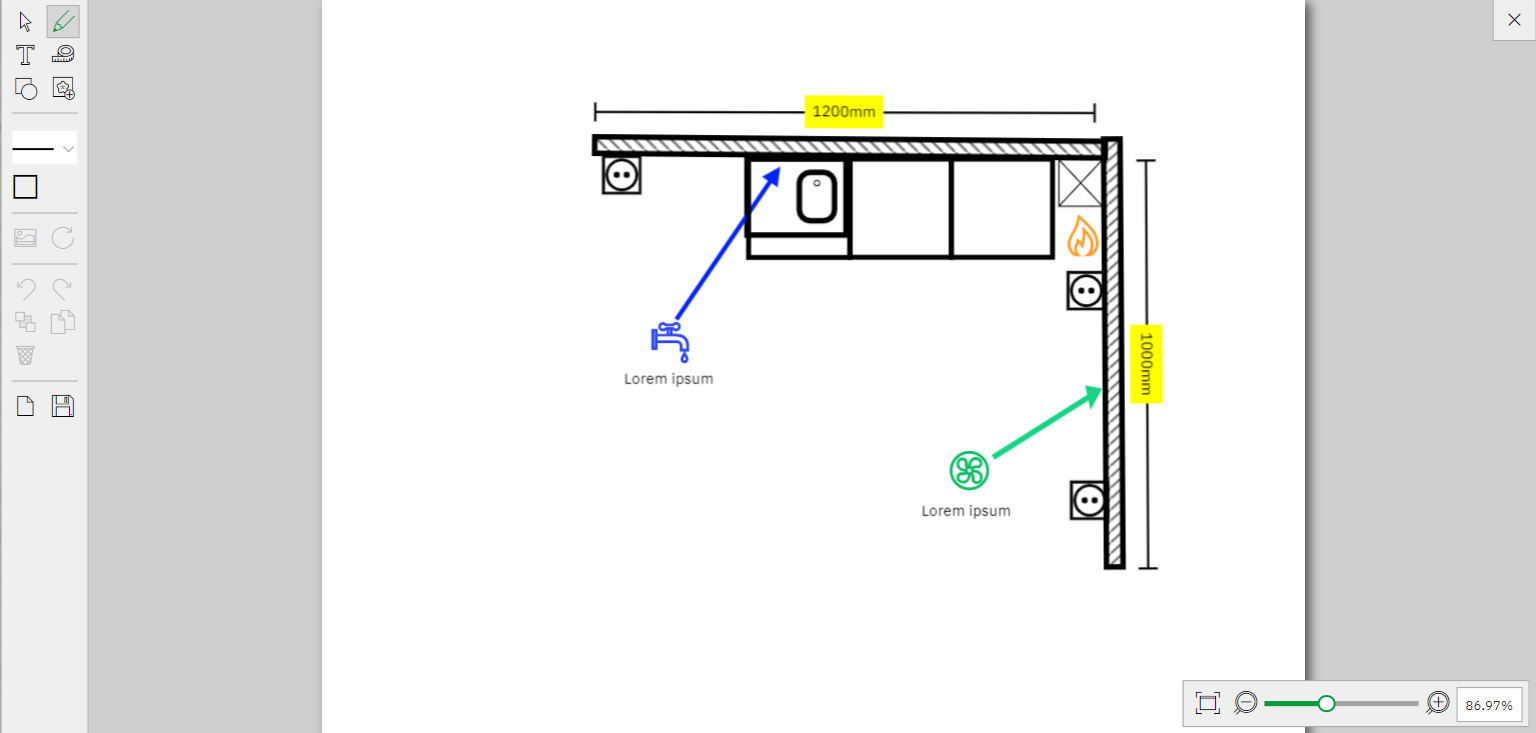

Luoda uuden valkotaulupiirustuksen

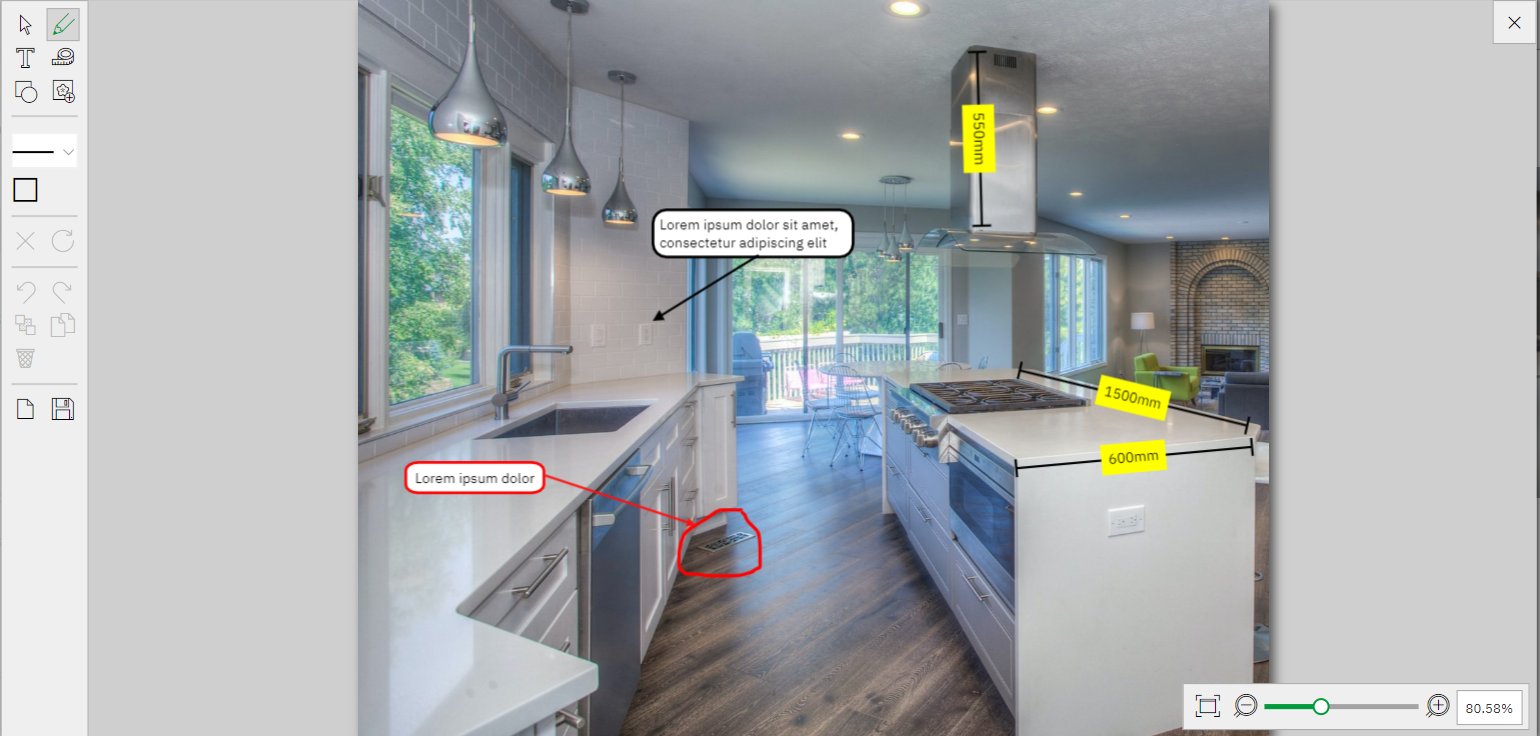

Ladata kuvan ja lisätä muistiinpanoja, mittoja, symboleja jne.

Muokkaa kuvaa, joka on jo Flex-alustalla

Uusi valkotaulupiirustus

1. Siirry Flexin aloitusikkunaan.


2. Valitse Liitteet-välilehti.


3. Paina Uusi valkotaulu.


4. Valitse Vapaa piirtäminen.


5. Täällä voit työkalujen avulla piirtää, lisätä muistiinpanoja, mittoja, symboleja jne.
   Huomaa: Kun olet aloittanut piirtämisen, et voi ladata taustakuvaa, ellet tyhjennä taulun sisältöä.





Kuvan lataaminen

1. Siirry Flexin aloitusikkunaan.


2. Valitse Liitteet-välilehti.


3. Paina Uusi valkotaulu.


4. Valitse Lataa kuva.


5. Selaa kuvan tallennuspaikkaan ja paina Avaa ladataksesi sen.


6. Voit nyt käyttää työkaluja lisätäksesi muistiinpanoja, mittoja, symboleja jne.





Muokkaa kuvaa, joka on jo Flex-alustalla

1. Siirry Flexin aloitusikkunaan.


2. Valitse Liitteet-välilehti.


3. Paina haluamasi Graafisen asiakirjan vieressä olevaa valintaruutua muokataksesi sitä.
   Huomaa: voit muokata vain .jpg-, .png- tai .bmp-tiedostomuotoja.


4. Tämä avaa Tietonäkymän näytön oikealla puolella.


5. Paina kolmea pistettä


6. Valitse Muokkaa kuvaa.


7. Voit nyt käyttää työkaluja lisätäksesi muistiinpanoja, mittoja, symboleja jne.


8. Kun olet lopettanut muokkauksen, paina Tallenna kuvaketta


9. Paina tarvittaessa:
   - Älä Tallenna
   - Tallenna
   - Tallenna nimellä = tallentaa sen uutena valkotauluasiakirjana


Valkotaulun työkalupalkki

1. Riippumatta minkä vaihtoehdon valitset, näet valkotaulun työkalupalkin:
   Huomaa: jotkin kuvakkeet näkyvät tai aktivoituvat vain sen mukaan, mitä olet jo piirtänyt tai ladannut.

   Työkalurivin osa 1

     Huomaa: valittu kuvake muuttuu kullanväriseksi.

   Tämä sisältää seuraavat työkalut:
   Valinta - käytetään olemassa olevien muokkausten valitsemiseen toimintoihin, kuten poistamiseen, värin vaihtamiseen, siirtymiseen eteen/taakse jne.
   Vapaa piirtäminen - muuttaa hiiren osoittimen ristiksi, jolla voit vapaasti piirtää
   Teksti - paina hiirellä kohtaa, johon haluat kirjoittaa tekstiä, ja avattava fonttikokoruutu aktivoituu.
   Mitat - valitse mittayksikkö, piirrä viiva ja syötä arvo manuaalisesti.
   Lisää perus-muoto - valitse muoto pudotusvalikosta ja piirrä se sitten hiirellä.
   Lisää symboli - valitse symboli pudotusvalikosta ja piirrä se sitten hiirellä.

   Työkalupalkin osiot 2 ja 3, kun kuvaa ei ole ladattu



   Tämä sisältää seuraavat työkalut:
   Siveltimen koko - määrittää viivan ja reunan leveyden vapaassa piirtotyökalussa.
   Reunan väri - asettaa lisättyjen muotojen reunan värin.
   Täyteväri asettaa värin lisättyjen muotojen täyttöön.
   Lataa taustakuva on aktiivinen vain silloin, kun kangas on täysin tyhjä.
   Käännä kehystä - Kiertää taustakuvaa 90 astetta myötäpäivään. Huomaa: Tämä on aktiivinen vain silloin, kun taustakuvan päälle ei ole asetettu mitään.

   Työkalupalkin osiot 2 ja 3, kun kuva on ladattu
   Lataa taustakuva -painike korvataan painikkeella Poista taustakuva ja Käännä kehystä painike aktivoituu.



   Työkalurivin osiot 4 ja 5



   Tämä sisältää seuraavat työkalut:
   Kumoa
   Tee uudelleen
   Siirrä - tuo yhden valitun kohteen eteen- tai taaksepäin. Käytä ensin valintatyökalua valitaksesi mitä siirretään. Huomaa: et voi siirtää asioita suhteessa lataamaasi taustakuvaan, koska se on kanvaasisi
   Kopioi - Käytä ensin valintatyökalua valitaksesi, mitä monistetaan.
   Poista - Käytä ensin valintatyökalua valitaksesi poistettavat osat.
   Tyhjennä kanvaasi - pyyhkii taulun puhtaaksi, mukaan lukien taustakuvan.
   Tallenna - taulun tallentaminen tarkoittaa, että sitä voi muokata Flexissä. Huomaa: ladattaessa tai jaettaessa siitä tulee PNG-kuva, jota ei voi muokata.

   HUOMAA: Jos viet hiiren minkä tahansa kuvakkeen päälle, saat työkaluvinkin.


2. Käytä oikeassa alakulmassa olevaa työkalupalkkia lähentääksesi ja loitontaaksesi.
