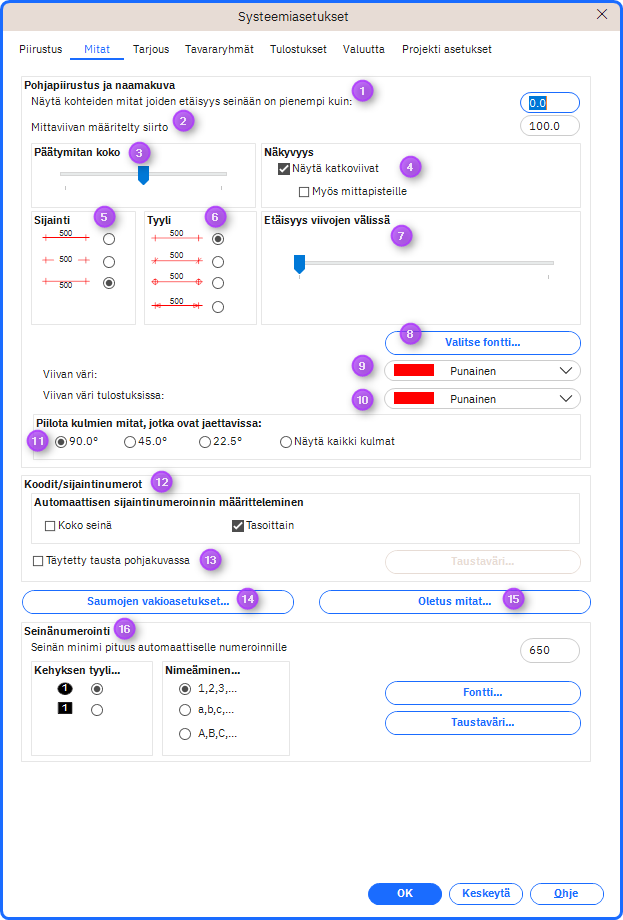

Systeemiasetusten Mitat-välilehdessä voit määrittää, miten mittausten tulee käyttäytyä ja näkyä piirustuksessa.
Löydät Mittaus -välilehden valikkopalkin kautta: Yleiset asetukset > Systeemiasetukset
Muuta nykyistä vaihtoehtoa:
Jos avaat valikkovaihtoehdon Yleiset asetukset > Systeemiasetukset ja valitset Mitat -välilehden vaihtoehto tasolla, jotkin kentät ovat merkitty tähdellä (*). Jos muutat jotakin näistä kentistä, muutokset vaikuttavat vain auki olevaan vaihtoehtoon, ja uusia vaihtoehtoja, jotka mahdollisesti syntyvät myöhemmin samassa ympäristössä tässä projektissa.
Muuta uusien projektien vakioasetusta:
Jos avaat valikkovaihtoehdon Yleiset asetukset > Systeemiasetukset ja Mitat -välilehden projektitasolla, muutokset vaikuttavat vain uusia projekteja ja vaihtoehtoja.
- Näytä kohteiden mitat joiden etäisyys seinään on pienempi kuin
Winner mittaa automaattisesti kaikki esineet, jotka on sijoitettu seinälle. Määritä millimetreinä kuinka kauas seinästä kohde voidaan sijoittaa ja silti mitata automaattisesti pohjapiirustuksessa ja naamakuvassa. - Vakio vaihto mittauksiin
Winnerissä voit siirtää työpöytäkansien mitat toiseen paikkaan. Tästä voi olla hyötyä, jos esimerkiksi mittaukset risteävät keskenään.
Täällä voit määrittää mittojen ja työpöytäkansien välisen etäisyyden työpöytäkansipiirustus tilalle. - Mittamerkki
Tässä kentässä voit säätää mittausmerkkien kokoa.
Jos vedät säätöliukusäädintä oikealle, merkin koko kasvaa ja päinvastoin. - Mittauspoikkeamaviivat
Jos et halua näyttää katkoviivaa piirustuksen mittaviivojen kohdalla, sinun on poistettava valintaruutu Näytä katkoviivat. - Sijainti
Tässä ryhmäruudussa voit määrittää, kuinka haluat mittaviivoja koskevan arvon näkyvän pohjapiirustus- ja naamakuvanäkymässä. - Tyyli
Valitse, miten mitat näkyvät piirustuksessa, korostamalla haluamasi mittausmuoto.

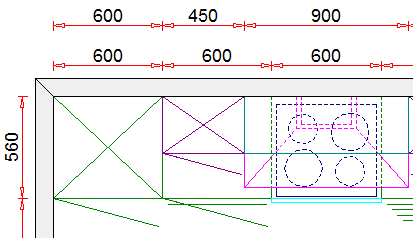

Kun mittaustyyliksi valitaan nuoli, mitat näyttävät piirustuksessa tältä:
HUOMAA! Kun mittauspisteiden välinen etäisyys on alle 250 mm, nuolet katoavat. - Etäisyys viivojen välissä
Voit valita mittausviivojen välisen etäisyyden vetämällä liukusäädintä. Jos vedät liukusäädintä oikealle, mittausviivojen välinen etäisyys kasvaa ja päinvastoin. - Valitse fontti
Painja tätä painiketta, jos haluat muuttaa mittojen fonttia (numeroita, ei viivoja).
Muuta fonttia, fonttityyliä, fonttikokoa, tehosteita ja/tai väriä. Esikatselu valituista asetuksista näkyy Esimerkki-kentässä. Paina OK tallentaaksesi muutokset. - Viivan väri
Valitse mittausviivojen väri pudotusvalikosta. Tämä muutos vaikuttaa vain näyttöön (ei tulosteisiin). - Viivojen väri tulosteissa
Valitse väritulosteiden mittausviivojen väri avattavasta luettelosta. - Piilota kulmamittaukset kulmille, jotka jaetaan
Jos et halua näyttää kaikkia kulmamittoja työtasopiirustuksessa, voit piilottaa osan niistä.
Jos valitset esimerkiksi vaihtoehdon 90,0°, kaikki 90,0°:lla jaettavien kulmien mittaukset piilotetaan piirustuksessa. - Koodit/sijaintinumerot
Valitse yksiköiden sijaintinumerot. Tasoittain numeroi yksiköiden korkeuden mukaan. - Täytetty tausta pohjakuvassa
Valitse tämä muuttaaksesi suunnitelman taustaväriä. Paina Taustaväri.. . valitaksesi värin. - Saumojen vakioasetukset
Paina tätä painiketta muuttaaksesi liitosten vakioasetuksia. - Oletus mitat
Paina tätä painiketta muuttaaksesi joitain Winnerin vakiomittoja suhteessa huoneen määrittelytilaan tai vakiotuotteisiin. Tämä koskee esimerkiksi kattoja, ikkunoiden ja ovien korkeuksia jne. Katso artikkeli Oletusmitat - Seinänumerointi
Tässä ryhmälaatikossa voit määrittää, miten seinänumerot/nimet esitetään piirustuksessa.
Lisäksi voit määrittää seinän vähimmäispituuden automaattista numerointia varten.
- Seinän vähimmäispituus automaattista numerointia varten
Anna seinien vähimmäispituus, jolle tulee automaattisesti määrittää seinänumero. Seinille, joiden pituus on pienempi, ei määritetä seinänumeroa. - Fontti ja taustaväri
Paina näitä painikkeita, jos haluat muuttaa fonttia tai taustaväriä seinän numerokehyksen sisällä.
