Este artículo trata sobre la selección de un revestimiento del catálogo de Productos estándar. El revestimiento está predefinido y se basa en su selección. Se puede usar para rellenar un espacio de esquina, tener un panel frontal y más.
Colocación de revestimientos predefinidos
A nivel de Alternativa en Modo Mobiliario.
- Coloque el cursor donde desee colocar el revestimiento (apuntando hacia el lugar de la posición).
- Haga clic en el botón de la derecha Productos estándar:
O si conoce el código, puede seleccionar el catálogo Productos estándar en el menú desplegable Objeto, introducir el código y pulsar la tecla Intro:
- En la ventana Seleccionar objeto, elija entre una amplia selección. Una breve descripción del revestimiento se puede encontrar en la parte superior izquierda, así como su código.
- Una vez seleccionado, haga clic en OK.
- En la ventana Seleccionar código, agregue un código y haga clic en OK, o haga clic Omitir si no desea agregar un código.
- En la ventana Seleccionar el parámetro para el objeto, verifique las dimensiones y haga clic en OK.
Colocación de revestimientos en espacios

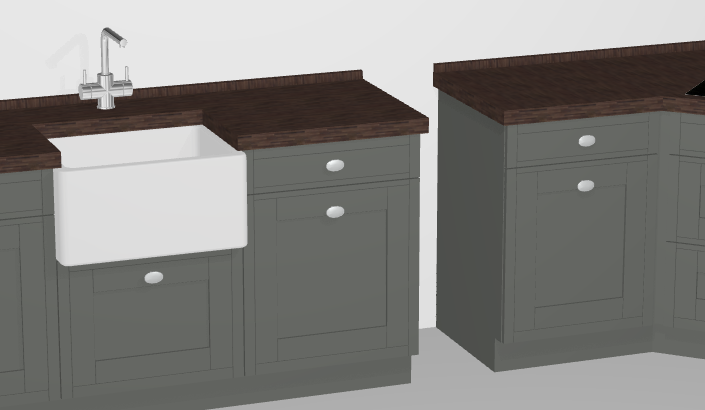

A menudo querrá colocar un relleno entre dos unidades que llene exactamente este espacio. Productos estándar contiene un revestimiento que soluciona este problema. El nombre del relleno es Revestimiento recto - anchura automática hasta el próximo objeto.
En Alternativa en modo mobiliario.

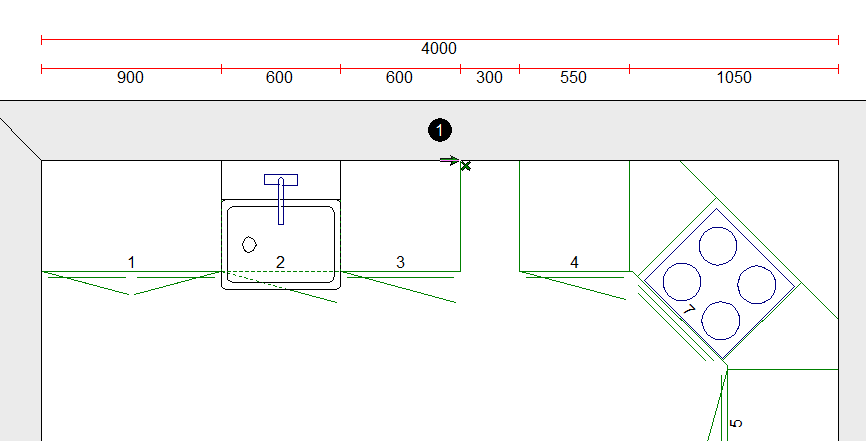

- Antes de colocar este revestimiento, recuerde colocar el cursor al lado del espacio y apuntando hacia el espacio:
- Haga clic en el botón de la derecha Productos estándar.

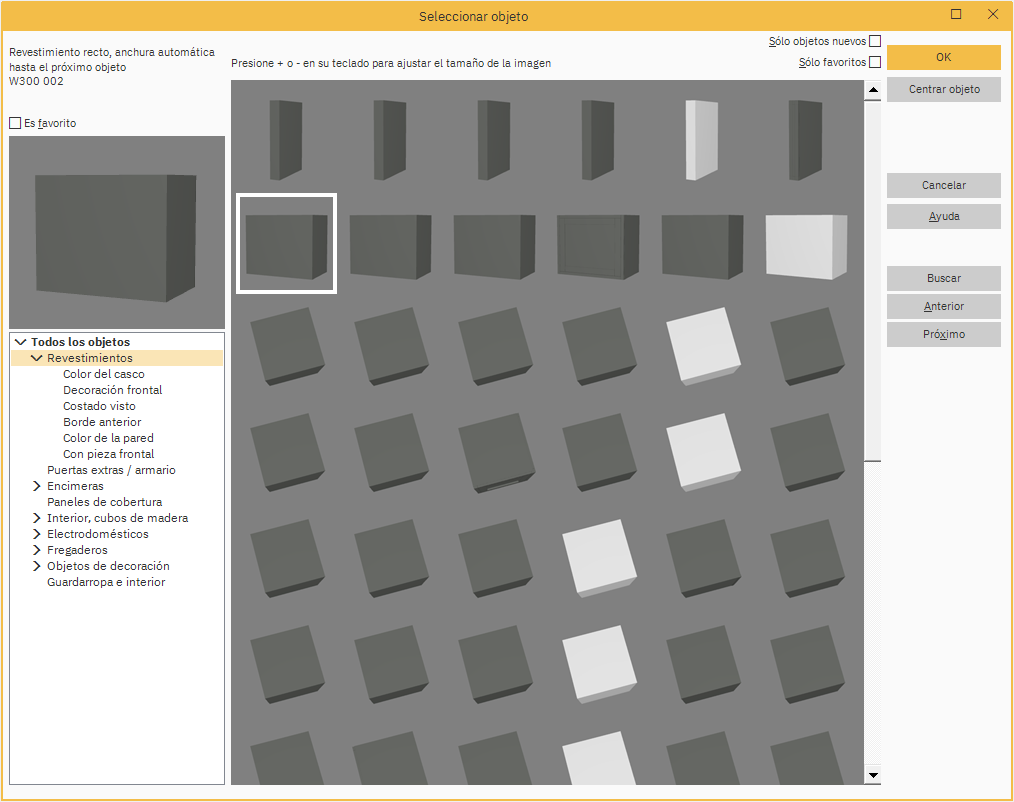

- En la ventana Seleccionar objeto, el tipo correcto de revestimiento tendrá la descripción Revestimiento recto - anchura automática hasta el próximo objeto y habrá una selección de opciones a elegir. Elija el que corresponda y presione OK.
- Introduzca sus especificaciones si es necesario en la ventana Seleccionar código o haga clic en Omitir.

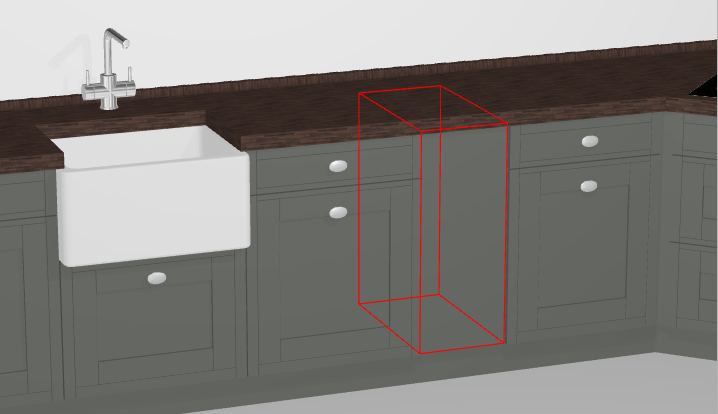

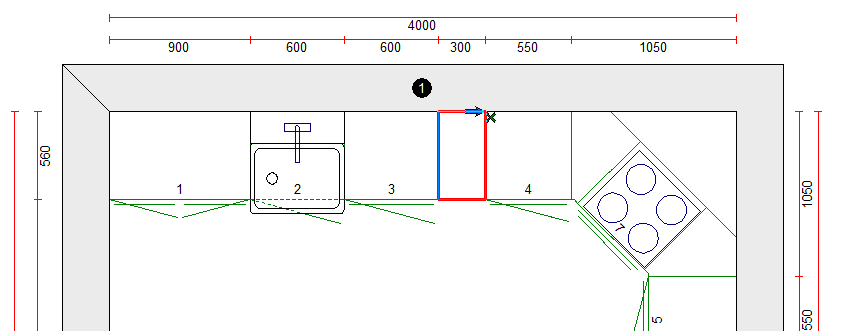

- En la ventana Seleccionar el parámetro para el objeto, el revestimiento tendrá automáticamente el tamaño correcto, verifique las dimensiones y haga clic en OK. Ahora se colocará el revestimiento.
NOTA: En la realidad solo colocas un panel frontal entre los muebles, sin embargo en Winner colocas una forma que cubre todo el espacio. Puede seleccionar un revestimiento que tenga el panel que necesita para obtener el aspecto correcto.
Vinculación de código y precio a los revestimientos
Si ha dibujado un revestimiento a mano alzada o ha seleccionado un relleno de Productos estándar, entrará automáticamente en la ventana Seleccionar producto para que asigne al revestimiento un código de producto del catálogo de su fabricante. De esta forma el relleno será trasladado a la cotización con el precio correcto.
