Flex: Was ist die Whiteboard-Funktion?

Da Sie Flex auf verschiedenen Geräten (einschließlich Tablet-Geräten) verwenden können, ist es hilfreich Bilder zu laden oder aufzunehmen und anschließend Bemaßungen oder Notizen hinzuzufügen. Es ist auch nützlich, wenn Sie mit einem Kunden zusammen sind, um Ideen zu skizzieren.

Mit der Whiteboard-Funktion können Sie schnell etwas schreiben oder zeichnen und Inhalte auf einem Bild hervorheben durch Benutzung der Whiteboard-Symbolleiste . Greifen Sie später von überall über die Flex Plattform auf das Dokument zu.

Mit dem Whiteboard können Sie entweder:

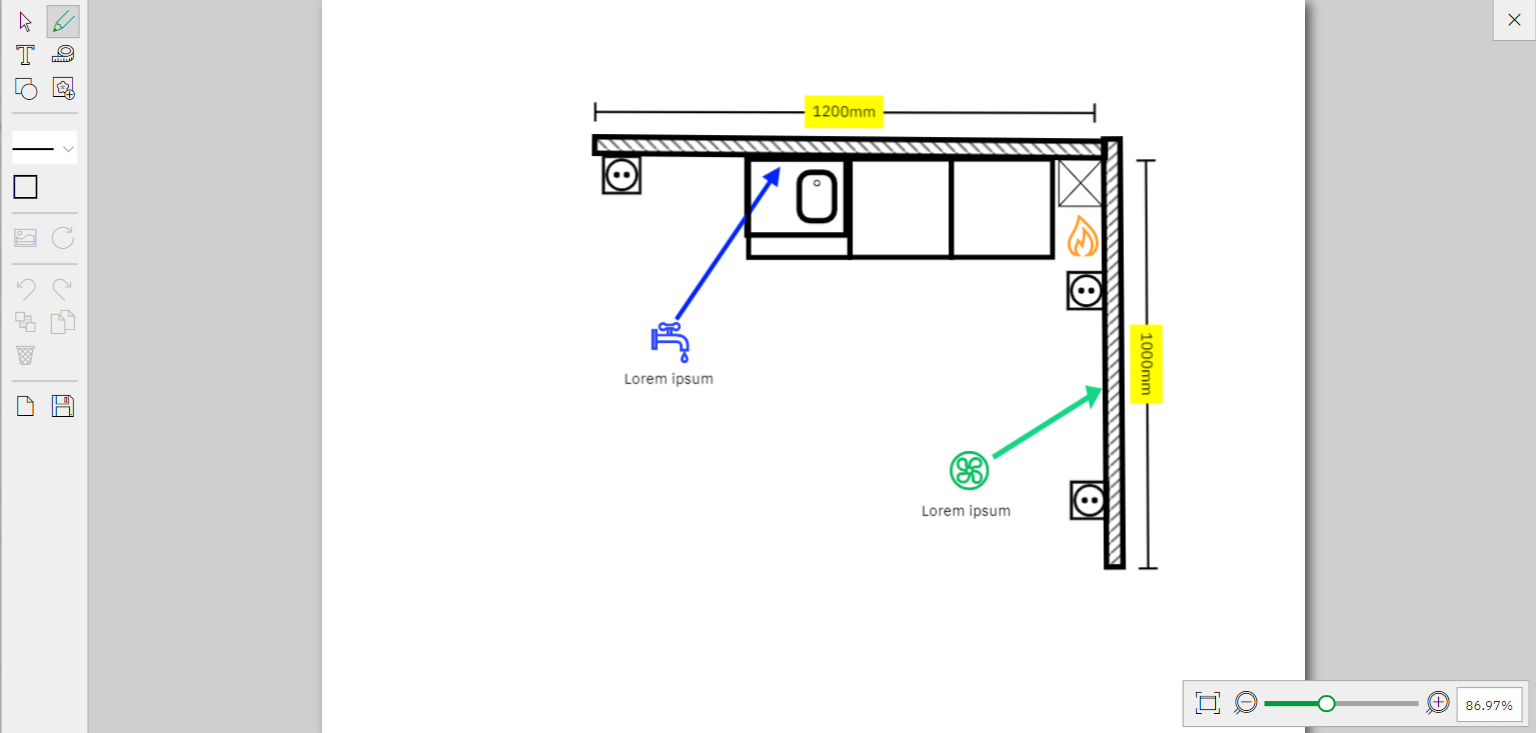

Eine neue Whiteboard-Zeichnung erstellen

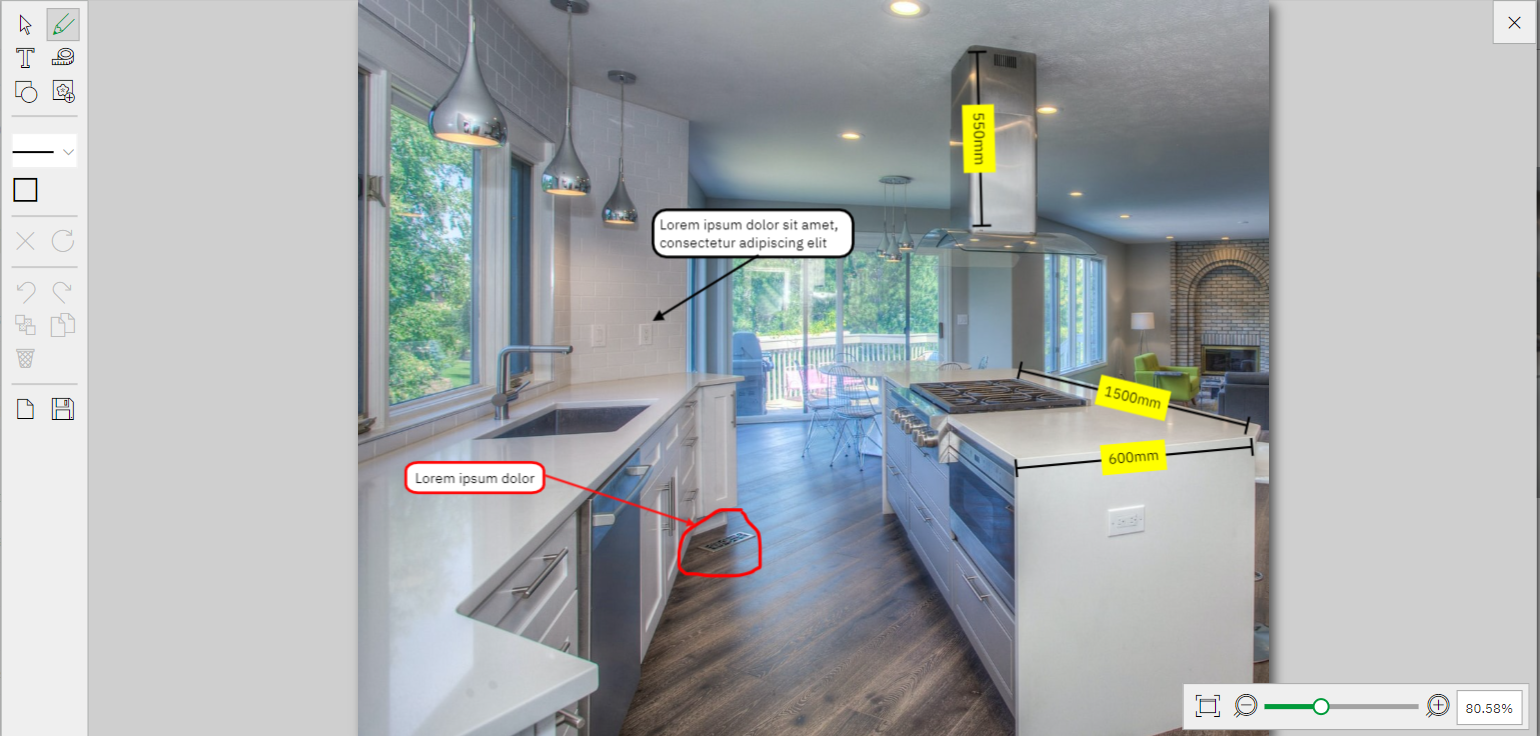

Laden Sie ein Bild hoch und fügen Sie Notizen, Maße, Symbole usw. hinzu.

Bearbeiten Sie ein Bild, das sich bereits auf der Flex-Plattform befindet

Neue Whiteboard-Zeichnung

1. Gehen Sie zur Flex Plattform.


2. Wählen Sie den Dokumente Tab.


3. Klicke Sie auf Neues Whiteboard.


4. Wählen Sie Freies Zeichnen.


5. Sie können jetzt die Werkzeuge verwenden, um zu zeichnen, Notizen, Maße, Symbole usw. hinzuzufügen.
   Hinweis : Nachdem Sie mit dem Zeichnen begonnen haben, können Sie kein Hintergrundbild laden, es sei denn, Sie löschen den Inhalt des Whiteboards.





Laden Sie ein Bild hoch

1. Gehen Sie zur Flex Plattform.


2. Wählen Sie den Dokumente Tab.


3. Klicken Sie auf Neues Whiteboard .


4. Wählen Sie Bild laden.


5. Navigieren Sie zum Speicherort Ihres Bildes und klicken Sie auf Öffnen, um es zu laden.


6. Sie können jetzt die Werkzeuge verwenden, um Notizen, Maße, Symbole usw. hinzuzufügen.





Bearbeiten Sie ein Bild, das sich bereits auf der Flex-Plattform befindet

1. Gehen Sie zur Flex Plattform.


2. Wählen Sie den Dokumente Tab.


3. Klicken Sie auf das Kontrollkästchen neben dem grafischen Dokument, was bearbeitet werden soll.
   Hinweis : Sie können nur die Dateiformate .jpg, .png oder .bmp bearbeiten.


4. Dies öffnet die Detailansicht rechts auf dem Bildschirm.


5. Klicken Sie auf das Ellipsen-Symbol


6. Wählen Sie Bild bearbeiten.


7. Sie können jetzt die Werkzeuge verwenden, um Notizen, Maße, Symbole usw. hinzuzufügen.


8. Wenn Sie mit der Bearbeitung fertig sind, klicken Sie auf das Speichern Symbol


9. Klicken Sie nach Bedarf:
   - Nicht speichern
   - Speichern
   - Speichern als = speichert es als neues Whiteboard-Dokument


Die Whiteboard-Symbolleiste

1. Unabhängig davon, welche Option Sie auswählen, wird auf dem Whiteboard eine Symbolleiste angezeigt:
   Hinweis : Einige Symbole erscheinen oder werden nur aktiv, je nachdem, was Sie bereits gezeichnet oder hochgeladen haben.

   Der Symbolleistenabschnitt 1

     Hinweis : Das ausgewählte Symbol wechselt zu einer goldenen Farbe.

   Dieser Abschnitt besteht aus folgenden Werkzeugen:
   Auswählen - Wird verwendet, um vorhandene Bearbeitungen auszuwählen, um Aktionen wie Löschen, Ändern der Farbe, Verschieben nach vorne / hinten usw. durchzuführen.
   FreiesZeichnen - verwandelt den Mauszeiger in ein Kreuz, mit dem Sie frei zeichnen können
   Text - Klicken Sie mit der Maus auf die Stelle, an der Sie Text eingeben möchten, und ein Dropdown-Feld für die Schriftgröße wird aktiv.
   Abmessungen - Wählen Sie eine Maßeinheit, ziehen Sie eine Linie und geben Sie den Wert manuell ein.
   Grundfigur einfügen - Wählen Sie eine Form aus dem Dropdown-Feld und ziehen Sie die gewählte Form dann mit der Maus heraus.
   Symbol einfügen - Wählen Sie ein Symbol aus dem Dropdown-Feld und ziehen Sie es dann mit der Maus heraus.

   Die Symbolleiste Abschnitt 2 und 3, wenn kein Bild geladen ist



   Dieser Abschnitt besteht aus folgenden Werkzeugen:
   Pinselgröße - legt die Breite der Linie auf dem freien Zeichenwerkzeug und der Rahmenbreite fest.
   Rahmenfarbe - legt die Farbe für den Rand eingefügter Formen fest.
   Farbfüllung legt die Farbe für die Füllung eingefügter Formen fest.
   Hintergrundbild laden ist nur aktiv, wenn die Leinwand vollständig leer ist.
   Leinwand drehen - Dreht das Hintergrundbild um 90 Grad im Uhrzeigersinn. Hinweis : Dies ist nur aktiv, solange nichts über dem Hintergrundbild platziert ist.

   Die Symbolleiste Abschnitt 2 und 3, wenn das Bild bereits geladen ist
   Die Schaltfläche Bild laden wird ersetzt durch Entferne Bild und die Schaltfläche Drehen wird aktiv.



   Die Symbolleistenabschnitte 4 und 5



   Dieser Abschnitt besteht aus folgenden Werkzeugen:
   Rückgängig machen
   Wiederholen
   Verschieben - Bringt ein ausgewähltes Element nach vorne oder hinten, verwenden Sie zuerst die Funktion Werkzeug wählen, um auszuwählen, was verschoben werden soll. Hinweis: Sie können keine Dinge relativ zu Ihrem hochgeladenen Hintergrundbild verschieben, da dies jetzt Ihre Leinwand ist
   Duplizieren - Verwenden Sie zuerst die Funktion Werkzeug wählen, um auszuwählen, was Sie duplizieren möchten.
   Löschen - Verwenden Sie zuerst das Auswahlwerkzeug, um auszuwählen, was gelöscht werden soll.
   Leinwand leeren - wischt das Whiteboard sauber, einschließlich des Hintergrundbilds.
   Speichern - Wenn Sie ein Whiteboard speichern, bleibt es in Flex bearbeitbar. Hinweis: Beim Herunterladen oder Teilen wird es zu einem PNG-Bild, das nicht bearbeitet werden kann.

   HINWEIS : Wenn Sie mit der Maus über ein Symbol fahren, erhalten Sie einen Tipp für das jeweilig Werkzeug.


2. Verwenden Sie die Symbolleiste unten rechts zum Vergrößern und Verkleinern.
