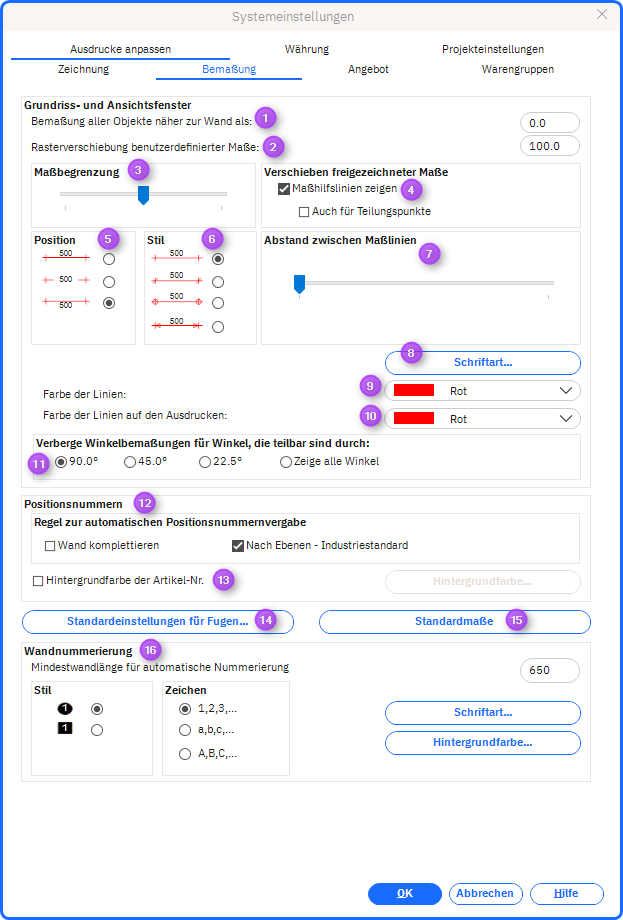

Im Reiter Bemaßung in den Systemeinstellungen können Sie festlegen, wie sich Maße verhalten und in der Zeichnung erscheinen sollen.
Greifen Sie auf den Reiter Bemaßung über die Menüoption: Allgemeine Einstellungen Systemeinstellungen zu.
Ändern Sie die aktuelle Alternative:
Wenn Sie den Menüpunkt Allgemeine Einstellungen Systemeinstellungen öffnen und auf Alternativ-Ebene den Reiter Bemaßung auswählen, sind einige der Felder mit einem Sternchen (*) gekennzeichnet. Wenn Sie eines dieser Felder ändern, wirken sich die Änderungen nur auf die aktuelle Alternative und auf neue Alternativen aus, die möglicherweise zu einem späteren Zeitpunkt im selben Bereich für dieses Projekt angelegt werden.
Standardeinstellung für neue Projekte ändern:
Wenn Sie den Menüpunkt Allgemeine Einstellungen Systemeinstellungen öffnen und auf der Projektebene den Reiter Bemaßung auswählen, wirken sich die Änderungen nur auf neue Projekte und Alternativen aus.
- Bemaßung aller Objekte näher zur Wand als:
Winner misst automatisch alle Objekte, die an einer Wand positioniert sind. Geben Sie in mm an, wie weit ein Objekt von der Wand entfernt platziert werden kann und dennoch im Grundriss und in der Ansicht gemessen werden kann. - Rasterverschiebung benutzerdefinierter Maße
In Winner können Sie die Maße im Arbeitsplattenschema an eine andere Position verschieben. Dies kann nützlich sein, wenn sich beispielsweise die Maße überschneiden.
Hier können Sie den Abstand zwischen den Maßen und der Arbeitsplatte im Arbeitsplattenschema festlegen. - Maßbegrenzung
In diesem Feld können Sie die Größe der Maßbegrenzung anpassen.
Wenn Sie den Anpassungsregler nach rechts ziehen, wird die Größe der Markierung erhöht und umgekehrt. - Maßhilfslinien zeigen
Wenn Sie die gestrichelte Linie zu den Maßlinien in der Grundrisszeichnung nicht anzeigen möchten, müssen Sie das Kontrollkästchen vor Maßhilfslinien zeigen deaktivieren. - Position
In diesem Gruppenfeld können Sie festlegen, wie der Wert zu den Maßlinien in der Grundrisszeichnung und der Ansichtszeichnung erscheinen soll. - Stil
Wählen Sie aus, wie die Maße in der Zeichnung erscheinen sollen, indem Sie das gewünschte Maßformat markieren.

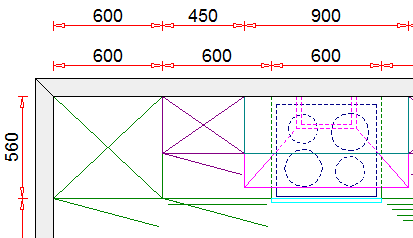

Wenn ein Pfeil als Maßstil ausgewählt ist, sehen die Maße in der Zeichnung so aus:
HINWEIS! Wenn der Abstand zwischen den Messpunkten weniger als 250 mm beträgt, werden die Pfeile ausgeblendet. - Abstand zwischen Maßlinien
Sie können den Abstand zwischen den Maßlinien auswählen, indem Sie den Schieberegler für die Anpassung ziehen. Wenn Sie den Anpassungsregler nach rechts ziehen, vergrößert sich der Abstand zwischen den Maßlinien und umgekehrt. - Schriftart auswählen
Klicken Sie auf diese Schaltfläche, wenn Sie die Schriftart der Maße ändern möchten (die Zahlen, nicht die Linien).
Ändern Sie Schriftart, Schriftschnitt, Schriftgröße, Effekte und/oder Farbe. Eine Vorschau der ausgewählten Einstellungen wird im Beispielfeld angezeigt. Klicken Sie auf OK um die Änderungen zu speichern. - Farbe der Linien
Wählen Sie die Farbe für die Maßlinien aus der Dropdown-Liste aus. Diese Änderung wirkt sich nur auf die Ansicht am Bildschirm aus (nicht auf die Ausdrucke). - Farbe der Linien auf den Ausdrucken
Wählen Sie die Farbe für die Maßlinien auf Farbausdrucken aus der Dropdown-Liste aus. - Verberge Winkelbemaßung für Winkel, die teilbar sind durch:
Wenn Sie nicht alle Winkelmaße in der Arbeitsplattenzeichnung anzeigen möchten, können Sie einige davon ausblenden.
Wenn Sie beispielsweise die Option 90,0° wählen, werden alle Winkelmaße für durch 90,0° teilbare Winkel in der Zeichnung ausgeblendet. - Positionsnummern
Wählen Sie die Nummernpositionierung der Einheiten aus. Nach Ebenen wird die Einheiten nach Platzierung der Höhenebene nummerieren. - Hintergrundfarbe der Artikel-Nr.
Aktivieren Sie dies, um die Hintergrundfarbe der Artikel-Nr. zu ändern. Klicken Sie auf Hintergrundfarbe.. . um die Farbe auszuwählen. - Standardeinstellungen für Fugen
Klicken Sie auf diese Schaltfläche, um die Standardeinstellungen für Fugen zu ändern. - Standardmaße
Klicken Sie auf diese Schaltfläche, um einige der Standardmaße in Winner in Bezug auf den Raumdefinitionsmodus oder Standardmaße für Zubehör/Abstände zu den Standardprodukten zu ändern. Dies gilt z. B. für Decken, Fenster- und Türhöhen usw. Siehe Artikel Standardmaße für weitere Informationen - Wandnummerierung
In diesem Gruppenfeld können Sie festlegen, wie die Wandnummern/-namen in der Zeichnung dargestellt werden sollen.
Zusätzlich können Sie die Mindestwandlänge für die automatische Nummerierung festlegen.
- Minimale Wandlänge für die automatische Nummerierung
Geben Sie die Mindestlänge der Wände ein, denen automatisch eine Wandnummer zugewiesen werden soll. Wänden mit der eingegebenen Länge oder weniger wird keine Wandnummer zugewiesen. - Schriftart und Hintergrundfarbe
Klicken Sie auf diese Schaltflächen, wenn Sie die Schriftart oder Hintergrundfarbe innerhalb des Wandnummernrahmens ändern möchten.
