I Winner kan brugere tilføje et punkt eller flere på en ydervæg for at opdele den og skabe en ny sektion eller flere. En sektion kan derefter flyttes ved hjælp af funktionerne Tilføj punkt og Parallel forskydning. Dette er nyttigt for eksempel til at tilføje et ekstra rum til en tegning, såsom et bryggers, eller ændre rummets dimensioner uden at slette nogen ydervægge.
Denne video viser, hvordan man tilføjer to punkter og opdeler ydervæggen i tre sektioner, hvorefter den midterste sektion forskydes.
På Alternativ niveau, i Rumdefinitionstilstand:
-
Venstreklik på en ydervæg for at vælge den.
Derefter i version 12.5a6 eller nyere
- Klik på ikonet Tilføj punkt i sub-værktøjslinjen:
ELLER i ældre versioner
- Højreklik og vælg Tilføj punkt.
- I dialogboksen Opdel linje i to (tilføj punkt) indtastes en værdi i millimeter (mm) i feltet for Afstand A eller Afstand B.
Indtastning af en værdi i Afstand A vil skabe den nye sektion på venstre side af væggen.
Indtastning af en værdi i Afstand B vil skabe den nye sektion på højre side af væggen.
Bemærk: Venstre og højre bestemmes, som om brugeren står overfor den valgte væg.
- Klik på OK.
- Hvis væggen skal opdeles i mere end to stykker, gentages trin 1 til 3, indtil den ønskede sektion er oprettet.
Bemærk: Væggene omnummereres automatisk, når nye sektioner oprettes.
-
Venstreklik på den nye sektion af ydervæggen for at vælge den.
- Højreklik og vælg Parallel forskydning.
- I dialogboksen Parallel forskydning af linje indtastes en værdi i millimeter (mm).
Bemærk: Indtastning af et + eller - bestemmer forskydningens retning.
- Klik på OK.
Bemærk: Der kan tilføjes en indervæg med en dør for at afgrænse det nyoprettede område. Se artiklerne Tegn en indervæg og Indsæt et objekt i en indervæg.

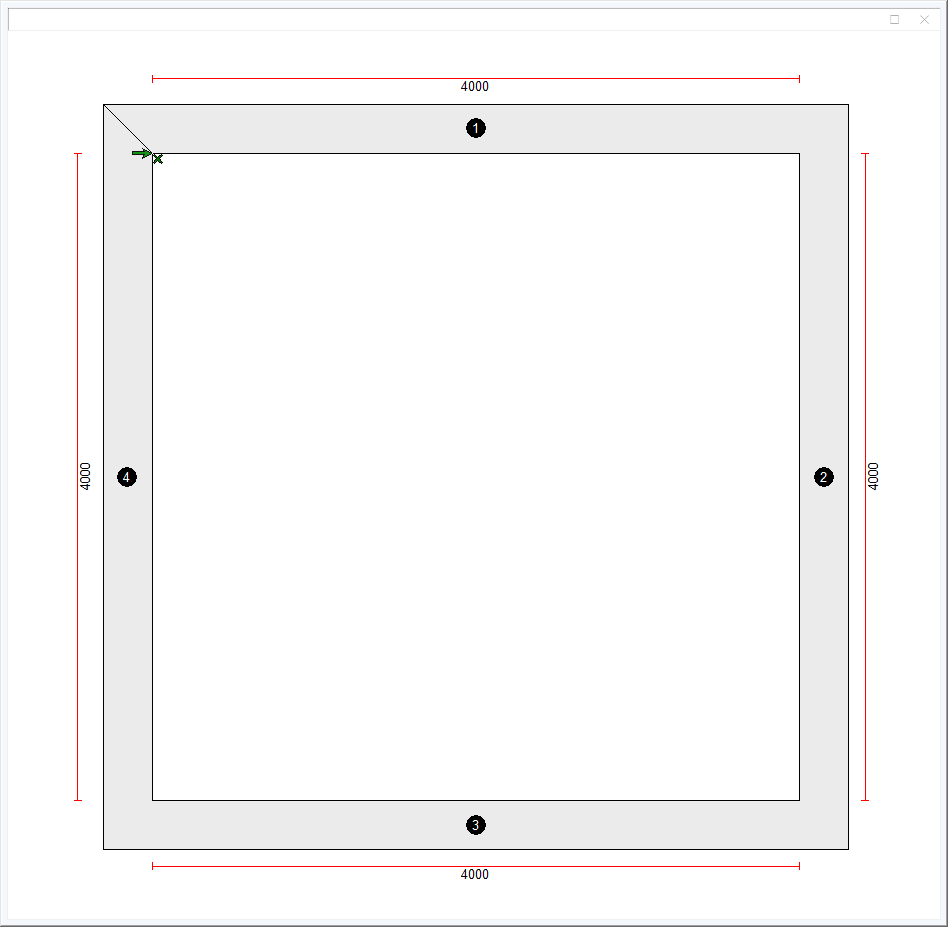

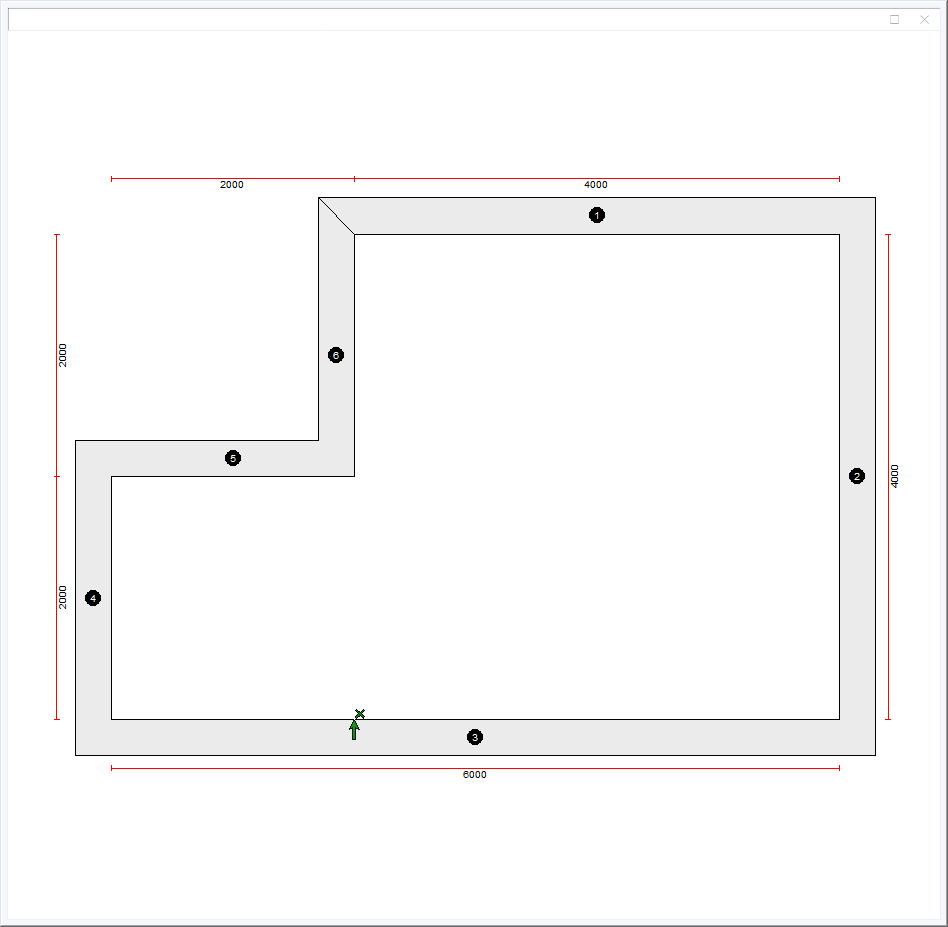

Illustrationen nedenfor viser resultatet af at tilføje et enkelt punkt og opdele ydervæggen i to sektioner:
| Før | Efter |
