Du kan tilføje en karnap i din plantegning ved at følge disse trin:
Bemærk: dette er metoden fra version 12.4a3 og fremad.

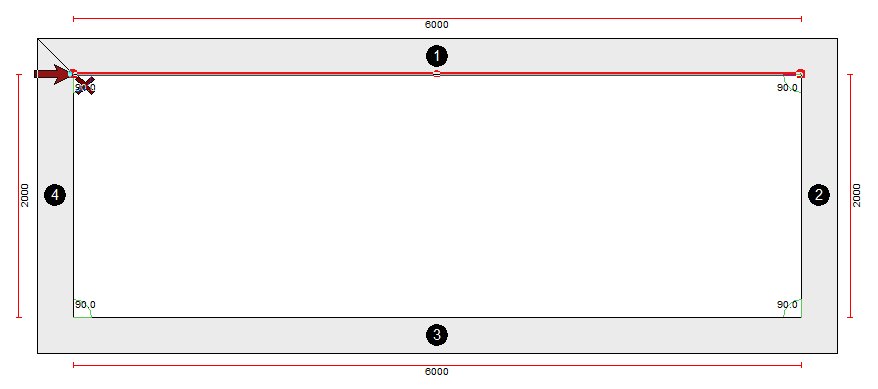

Begynd med at indsætte dine vægge.
- I dette eksempel vil, Væg 1 være grundlaget for at skabe karnappen.
Målene i dette eksempel er: - Karnap frontbredde: 2000mm
- Vægge på hver side af karnap: 1000mm
- Så den første væglængde, der kræves i dette eksempel, vil være 6000 mm.

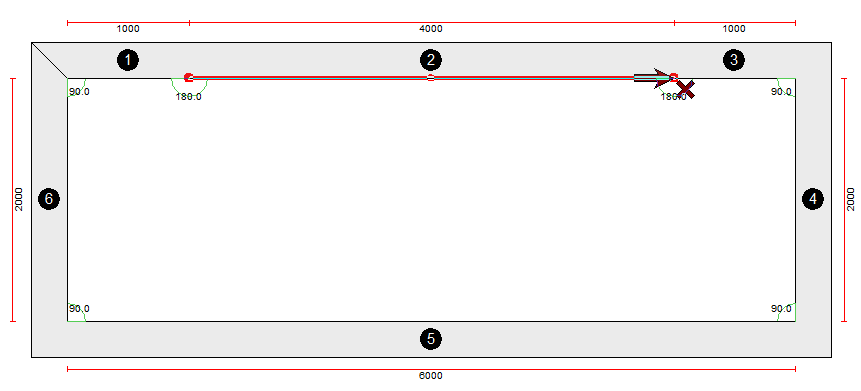

Opret punkt i væg 1
- Højreklik på Væg 1 og vælg Tilføj punkt.
- Indtast 1000 mm i vinduet Del linjen i to i Afstand A at danne væggen i venstre side af karnappen.
- Højreklik på Væg 2 og gentag processen: vælg Tilføj punkt og indtast 1000 mm i Afstand B at skabe den rigtige sidevæg.
Du vil nu have 3 vægge på samme linje.
Parallelforskydning væg 2
-
Højreklik på væg 2 og vælg Parallelforskydning.
- I Parallelforskydning vinduet, skal du indtaste den afstand, du ønsker, at karnappen skal strække sig ud. I dette eksempel vil det være 2000 mm.
- Klik på OK.

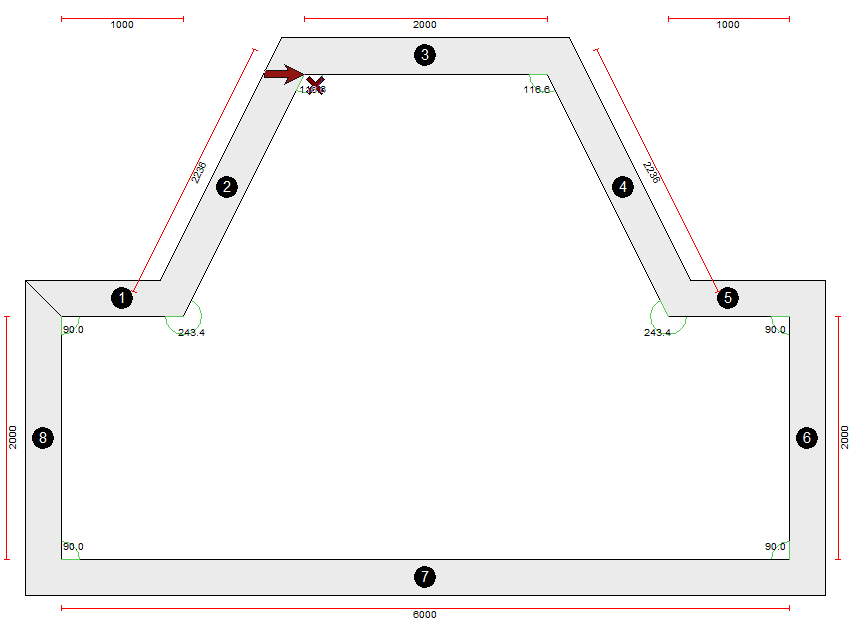

Der er automatisk oprettet vægge på begge sider.

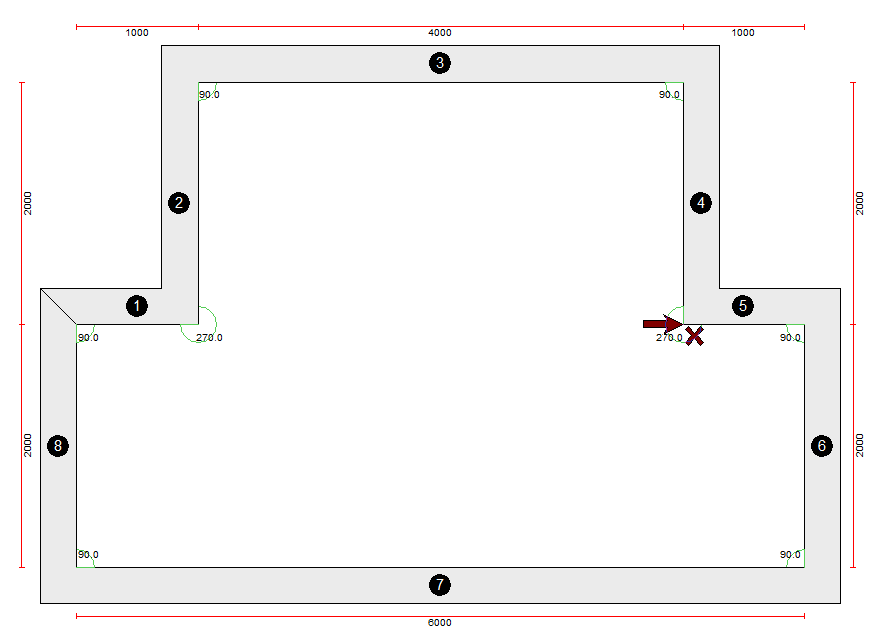

Forkort længden af væg 3
- Dobbeltklik på Væg 3.

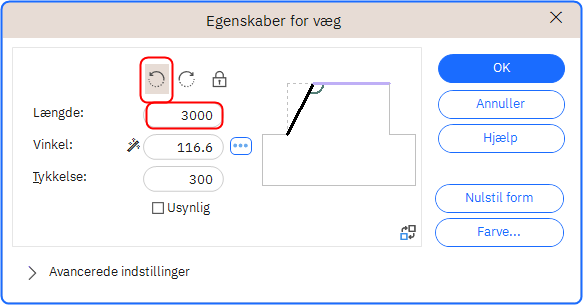

- I vinduet egnskaber for væg skal du ændre Længde fra 4000 til 3000.
- Vælg ikonet ændring vil påvirke den foregående væg
- Klik på OK.
-

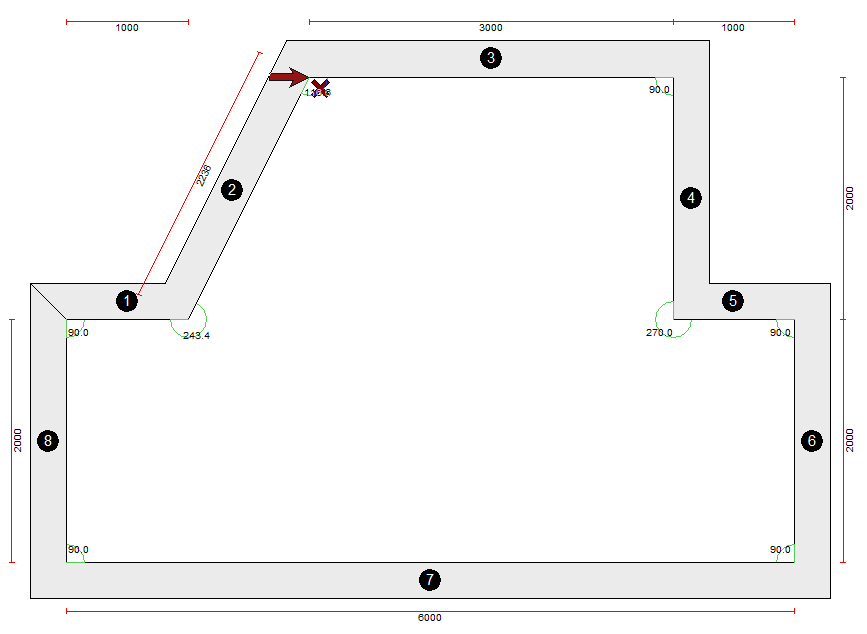

Dobbeltklik på Væg 3 en gang til.
- Skift Længde denne gang fra 3000 til 2000 mm.
- Vælg ikonet ændring vil påvirke den næste væg
- Brug om nødvendigt skifte-ikon
indtil forhåndsvisningen viser den form, du har brug for.
- Klik på OK.

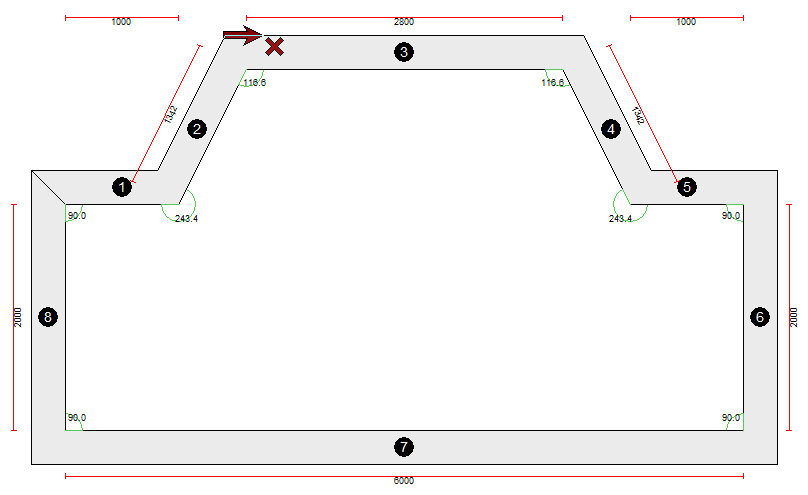

Der er nu tilføjet en karnap til plantegningen. Hvis forlængelsen er for langt eller kort, skal du bruge Parallelforskydning til at foretage justeringer:
- Højreklik på Væg 3.
- Vælg Parallelforskydning.
- I Parallelforskydning vinduet, skal du indtaste det antal, du vil justere den forlængede længde.
Bemærk: Indtast et minustal for at forkorte.
