I Winner er det muligt at vise symbolerne for skabsinventaret i opstalten. For visse kataloger kan du åbne skabet og se indholdet i både perspektiv og opstalt. BEMÆRK: Kun udvalgte kataloger understøtter denne funktion.

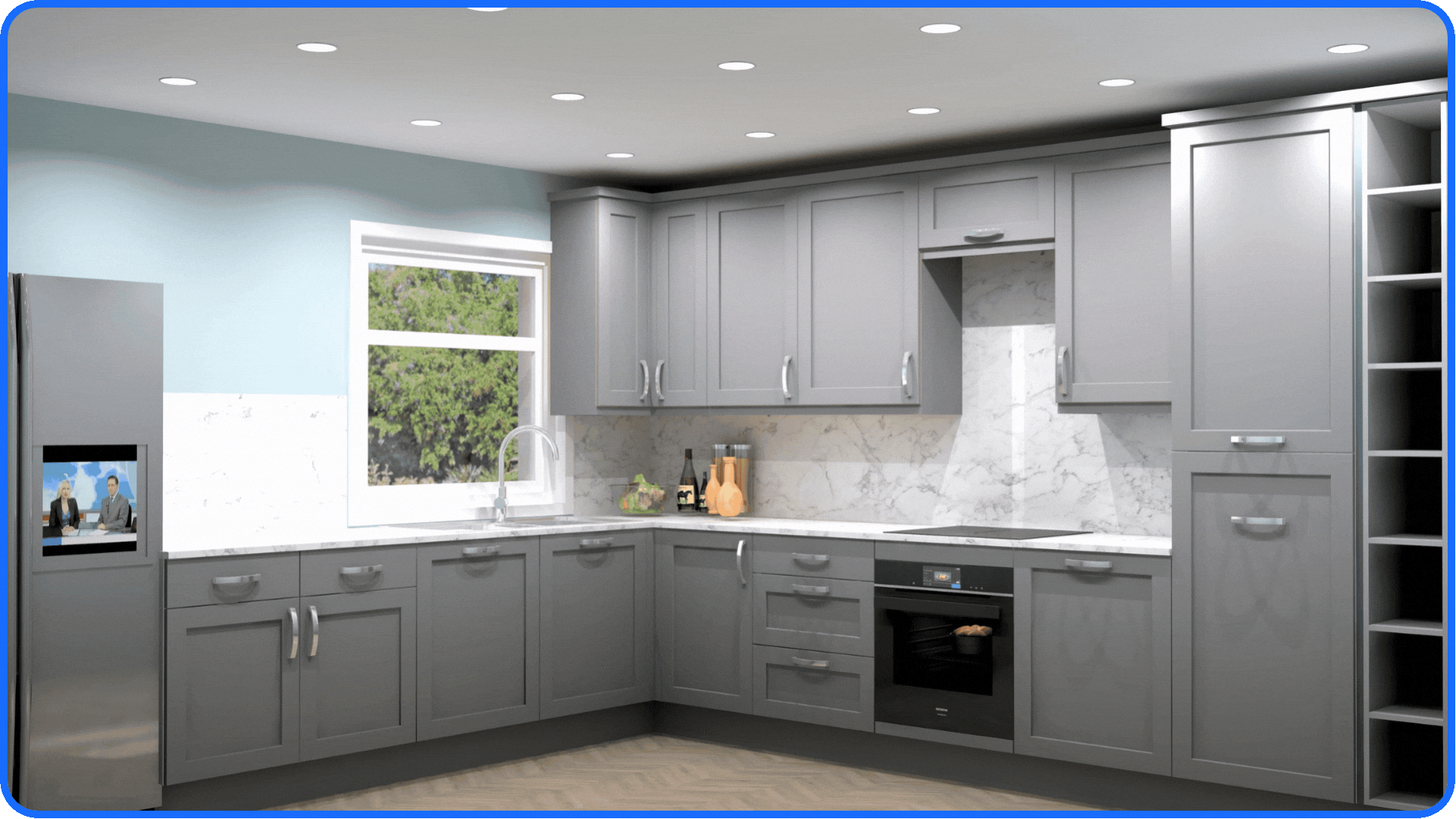

Sådan vises åbne skabe i perspektiv og opstalt
VIGTIGT: Denne funktion afhænger af kataloget og er derfor ikke tilgængelig i alle kataloger!
- Vælg eller multivælg skabene
- Højreklik og vælg Åbent skab.
ELLER

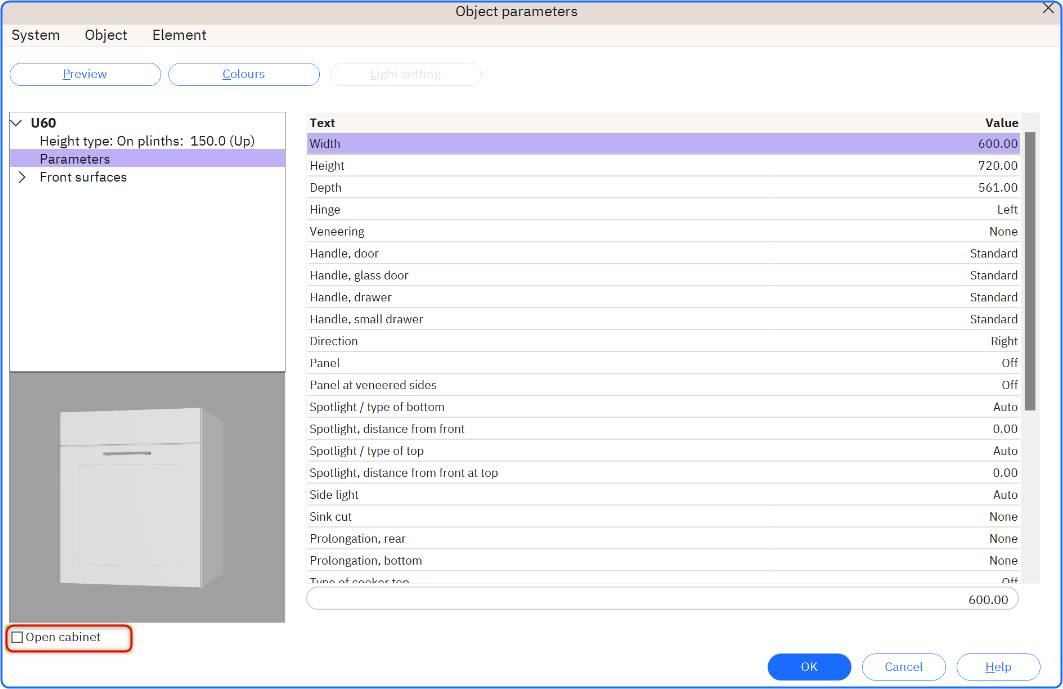

- Hvis du ønsker at åbne et skab, skal du dobbeltklikke på det og i Objektparametre vinduet markere afkrydsningsfeltet Åbent skab.
ELLER

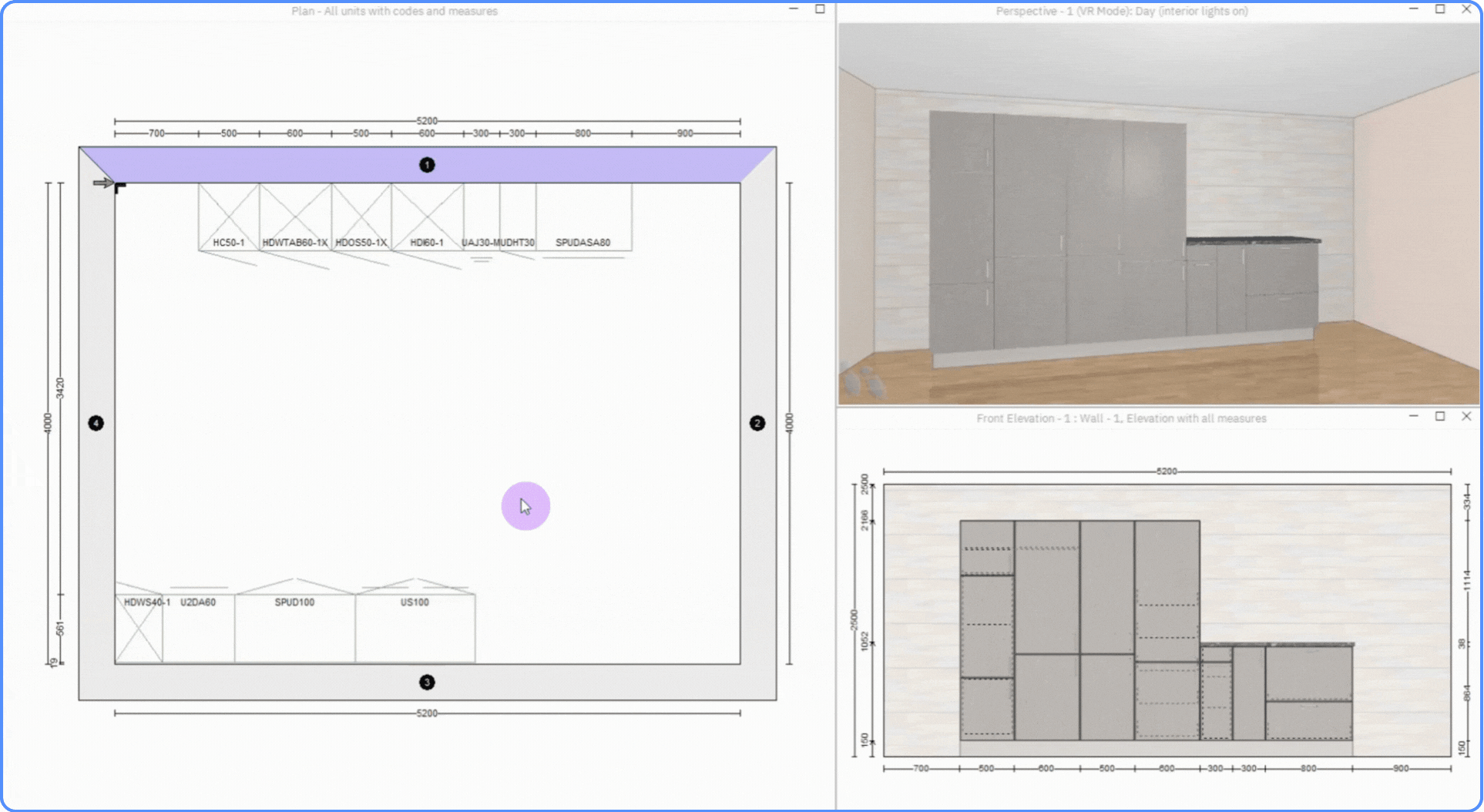

- Hvis du ønsker at åbne alle skabe på tegningen, klik i planen og vælg i menulinjen Alternativ Åbn alle skabe.
- Til tæt de vælger dem igen og højreklik og klik på Åbent skab en gang til.

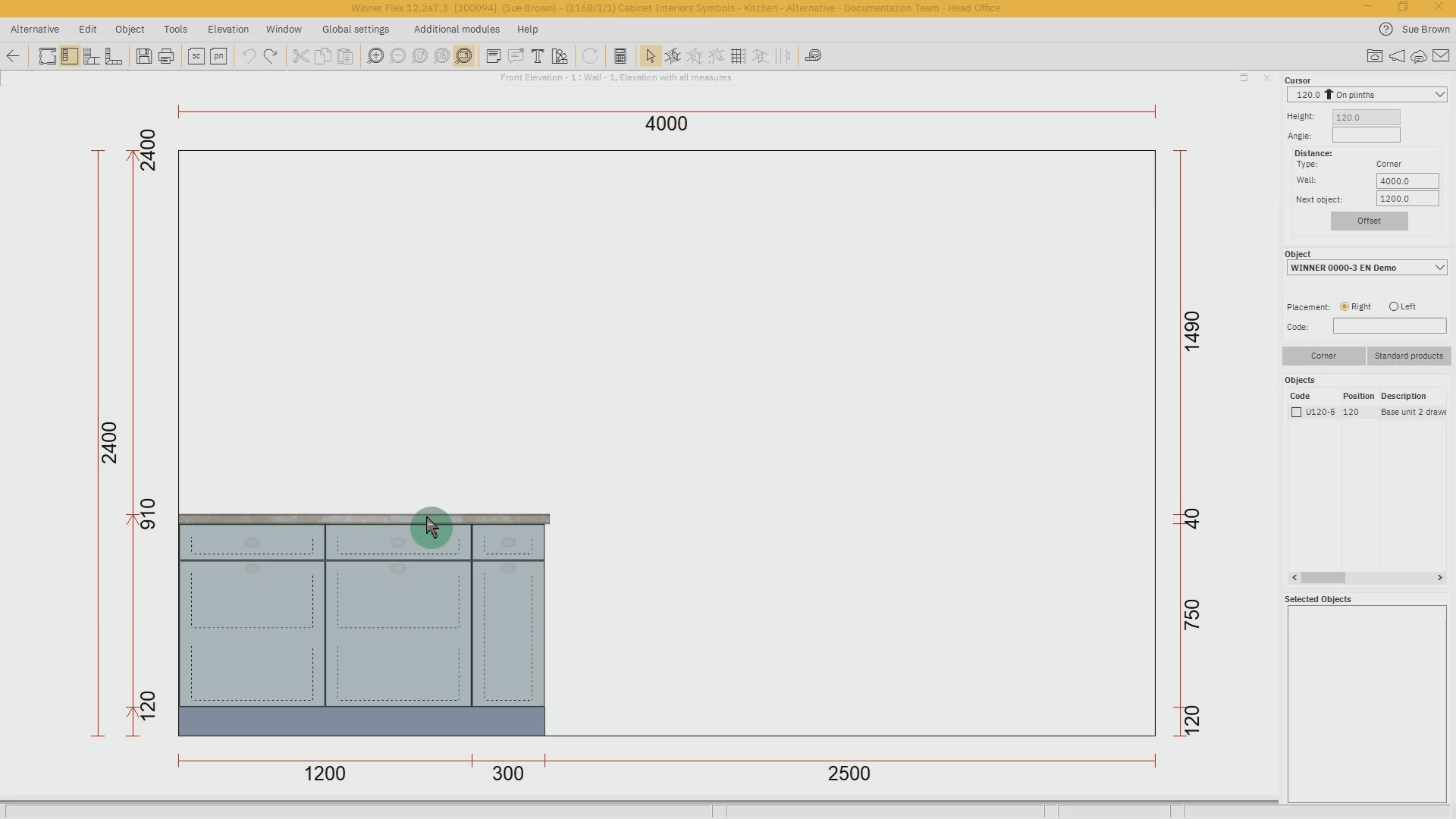

Sådan viser du symboler i højdevisningen
- Klik på Generelle indstillinger på menulinjen.
- Vælg Systemindstillinger Tegning fanen.
- I den Opstalt sektionen klik på afkrydsningsfeltet *Automatisk ekstra symbol.
- Klik på OK.
- De indvendige indretningssymboler vises i Opstalt vinduet. Eksemplet nedenfor viser indvendige skuffer og en intern udtrækkelig affaldsspand.

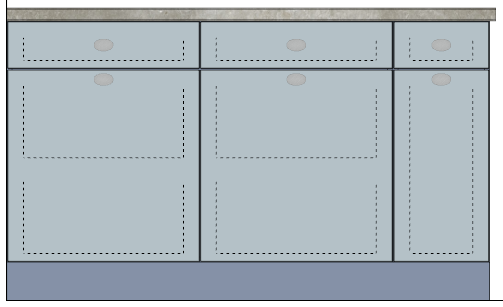

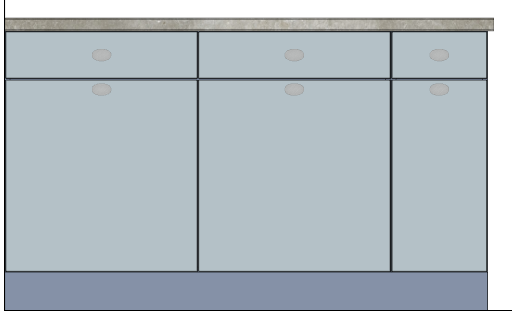

| Normal visning i opstalt | Visning med Automatiske ekstra symboler der viser 2 skuffer og 1 udtrækkelig affaldsspand |
Ændringssymboler vist i højdevisningen
Når du har fået vist symbolerne, er det muligt at ændre de ekstra symboler, for eksempel ved at vælge 3 skuffer i stedet for 2:
- Dobbeltklik på elementet eller højreklik på det og vælg Egenskaber.
- Vælg Frontflader og vælg Forsiden hvor ændringen skal foretages f.eks Låge.
- Vælg Parametre .
- Vælg på listen over parametre i højre side Ekstra symbol i opstalt.
- Vælg den kombination, du ønsker, fra rullemenuen nederst på listen. I vores eksempel 3 skuffer.
- Klik på OK.

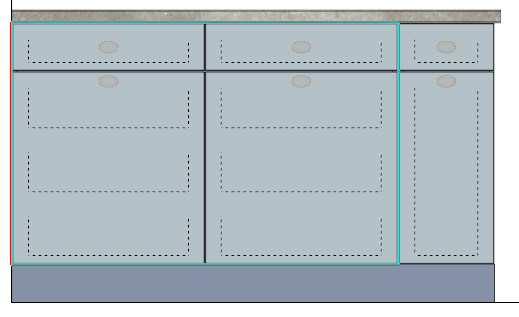

| Visning med symboler er ændret til 3 skuffer |
