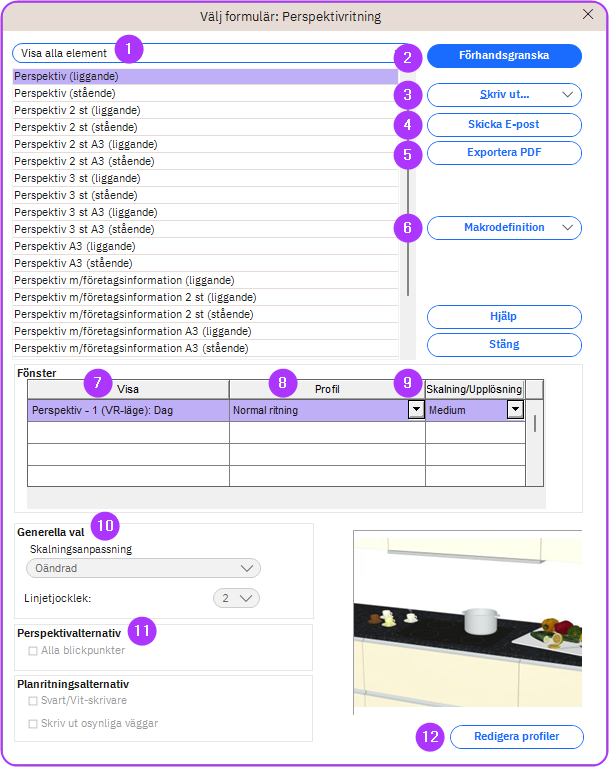

I Winner, när användaren har valt att skriva ut en perspektivritning visar Välj formulär: Perspektivritning fönstret de tillgängliga alternativ och formulär.
För mer information, se Skriv ut planritning, perspektiv eller elevation.
-
Visa alla element - Visar alla tillgängliga utskrifter.
Markera det formulär du vill använda och klicka sedan på Skriv ut eller Förhandsgranska.
Användare kan också dubbelklicka på ett formulär i listan, och en förhandsvisning av det valda formuläret kommer att visas direkt på skärmen.
-
Förhandsvisning - Visar en förhandsgranskning av det valda formuläret för att säkerställa att det ser korrekt ut före utskrift.
-
Skriv ut - När användaren har markerat formuläret de vill skriva ut klickar du på Skriv ut.
Efter det kommer användaren att presenteras med ett fönster där de kan ange skrivaren för utskriften. Winner kommer automatiskt att föreslå standardskrivaren för sin dator. För mer information, se Hur man ställer in en standardskrivare i Windows.
NOTERA!: För användare av Winner Flex kommer utskriften också att sparas på Flex-plattformen. -
Skicka epost - PDF:en bifogas i e-postmeddelandet och du måste använda Outlook-appen för att detta ska genereras. En kopia av PDF-filen kommer att sparas i exportmappen.
-
Exportera PDF - Klicka på Exportera PDF för att exportera perspektivritningen som en pdf-fil.
Winner Flex användare kommer att kunna ladda upp en kopia till Flex-plattformen, eller klicka på Spara lokalt och välj en plats på sin dator för att spara den exporterade .pdf-filen.
Winner Design användare kommer att kunna välja en plats på sin dator för att spara den exporterade PDF-filen.
-
Makro definition - Genom att bestämma visningsalternativ för bilder som storlek, färg och upplösning kan användarna sedan spara layoutalternativen som ett makro för framtida användning.
För mer information, se Hur kan jag definiera en utskrift som ett makro för att använda den i min batchutskrift?
-
Visningar - De olika inställningarna för de valda utskriftsformulären visas i denna gruppruta. Inställningarna som visas är profilnamnet, typen av ritning till exempel, en linjeritning och utskriftsformulärets skala/upplösning.
-
Profil - Från rullgardinsmenyn kan användare välja vilken typ av ritning som ska användas för den valda utskriftsformen, till exempel kan användare välja en färgteckning eller blyertsteckning. Det finns också fler alternativ som användare kan välja mellan, inklusive fotorealistisk teckning eller oljemålning.
Den valda profilen kommer att visas som en förhandsvisning längst ned i fönstret.
NOTERA!: Om du har valt en fotorealistisk ritning kan framstegen ses i Hanterare för renderingsarbeten och kommer att sparas till Export mappen för projektet. eller som Flex-användare kommer en kopia att sparas på Flex-plattformen. -
Skala/upplösning - När du skriver ut en perspektivritning visar denna kolumn utskriftens val av upplösning. Upplösningen, antalet pixlar, kan ställas in på låg, medium eller hög. En hög upplösning ökar utskriftstiden till exempel, utskrift av en fotorealistisk ritning tar längre tid än en blyertsteckning.
-
Generella val - Välj Skaljustering för att ändra skalan på utskriften.
Välj Linjetjocklek alternativ för att anpassa en linjetjocklek från 1 till 8:Den här funktionen kommer att ha effekt på utskrifter av planritningar och på utskrifter av linjeritningar av elevationen och perspektivritningen. Det fungerar för både heldragna och streckade linjer, och kommer särskilt att förbättra synligheten för streckade linjer när användare kopierar ritningar.
NOTERA! Denna linjetjockleksjustering visas inte i perspektivförhandsgranskningen. Det visas endast när perspektivformuläret är utskrivet.
NOTERA! Om användaren ändrar inställningen för denna funktion kommer Winner att komma ihåg det senaste radtjockleksvärdet som angavs nästa gång utskriftsdialogen öppnas.
-
Perspektivalternativ - Genom att välja Fler blickpunkter germöjlighet att skriva ut, exportera eller e-posta alla användarens sparade blickpunkter, förutom den aktuella perspektivvyn.
-
Redigera profiler - Om användaren har valt ett formulär som inte innehåller den önskade profilen, eller om användaren vill ändra något som har med den aktuella profilen att göra, klicka på Redigera profiler.
I Inställningar skärmbild-export fönstret, välj en profil från listan till vänster om fönstret eller skapa en ny profil.
