Den här artikeln ger vägledning om hur du placerar en diskbänk från Belfast (eller Butlers diskbänk) i din plan.
Måtten på Belfast-handfatet som används från standardprodukter i detta exempel är:
- Höjd: 260mm
- Djup: 800 mm
- Bredd: 560 mm
Förbered basenheten
Beroende på vilken katalog som används kan det finnas en enhet som är gjort för att vara under din Belfast-vask. I vårt exempel kommer vi att placera våra egna basenhet från Winner Demo-katalogen:
- I ditt alternativ, placera dina enheter och basenheten du tänker ha för din Belfast diskbänk. I det här exemplet används UTD80-5.
- Dubbelklicka på UTD80-5 för att gå till Objektparametrar fönstret.
- Klicka på Parametrar.
- Höjden måste ta hänsyn till höjden på diskbänken och bänkskivans tjocklek.
Välj Höjd.
I textfältet längst ner, minska höjden på enheten med 300 - Denna siffra är höjden på Belfast-handfatet plus bänkskivans tjocklek.
I det här fallet kan vi ange 750-300, och Winner kommer att beräkna detta till 450. - Fortfarande i parametrar, välj Bänkskiva. I rullgardinsmenyn längst ned ställer du in den på Av.
- Klicka på OK.

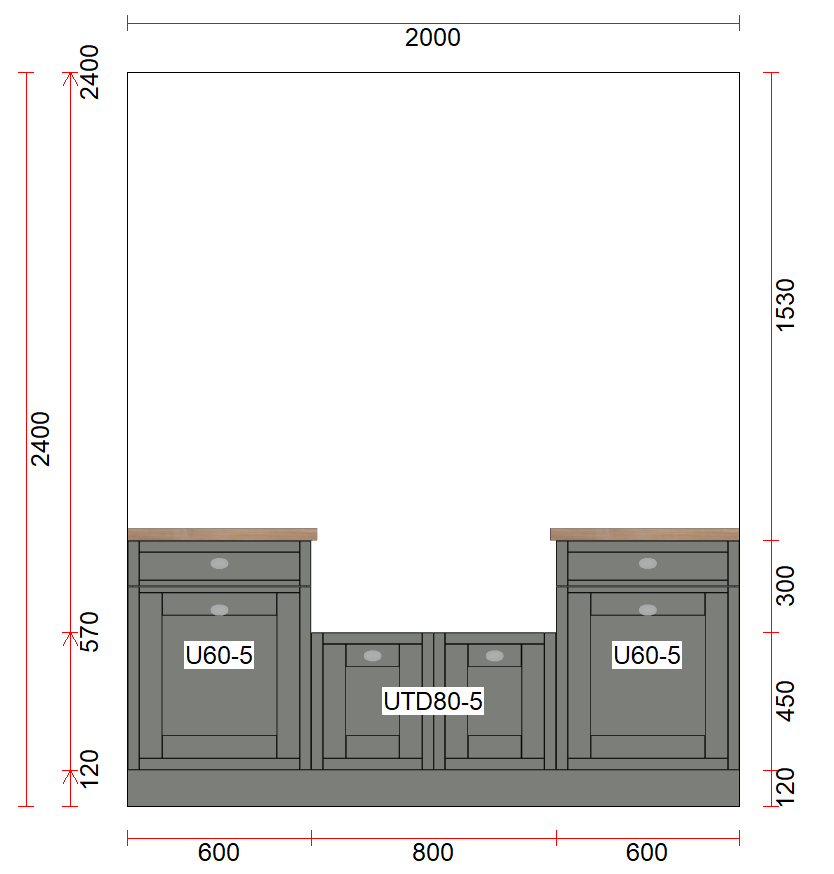

I Elevation-fönstret kan du se utrymmet som nu är klart för Belfast-vasken.
Rita passbiten för baksidan av Belfast-handfatet

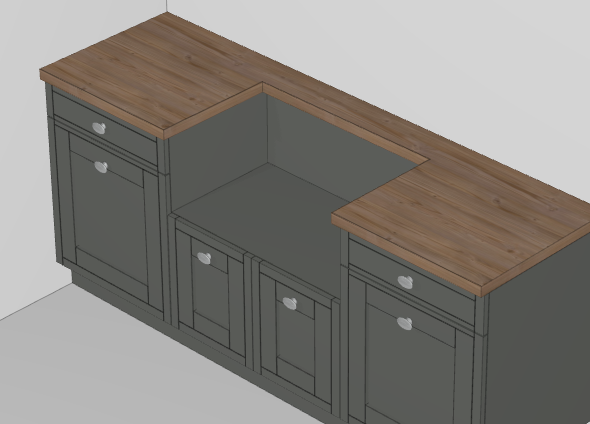

Bänkskivan måste löpa bakom diskbänken. Genom att dra en tillräckligt bred passbit på baksidan av enheterna och välja till varje sida, kommer en bänkskiva automatiskt att placeras ovanpå den.
- Se till att enheten UTD80-5 är synlig i planritningen. Det är lämpligt att zooma in på enheten.
- Klicka på fririta en passbit i verktygsfältet.
- Välj Rita rektangel ikonen i verktygsfältet.

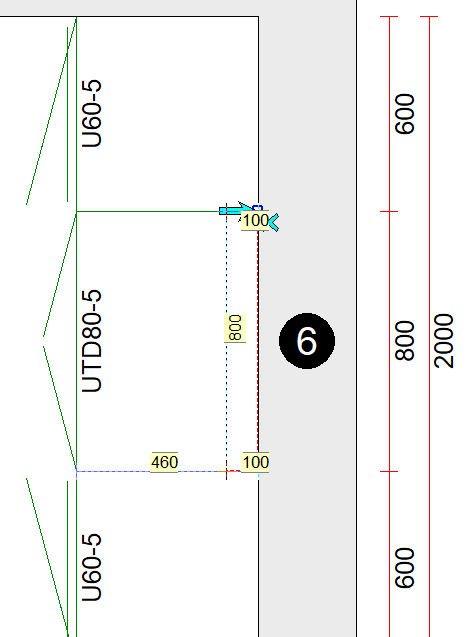

- Vänster klicka på det bakre vänstra hörnet av UTD80-5 för att börja rita utfyllnaden.
- Nu vänsterklicka och håll ned på det bakre högra hörnet av UTD80-5.
- Medan du håller nere vänster musknapp, dra längs höger sida av enheten till rätt bredd som krävs. I det här fallet kommer vi att ställa in den på 100 mm.
När du har rätt storlek, släpp musknappen. - I fönstret Ställ in höjdposition väljer du Under bänkskivan från rullgardinsmenyn.
- Om du tillfrågas om du vill skära bort den korsande delen, klicka Nej.
- I fönstret Välj produkt väljer du en kodreferens och trycker på OK, eller klicka Hoppa Över.
- I fönstret Objektegenskaper anger du höjden på passbiten i det här exemplet 300 och klicka OK.
Placera Belfast-handfatet
Belfast diskbänkar kan placeras med avloppet på baksidan eller på sidan. I det här exemplet kommer diskhon att placeras med avloppet på höger sida.

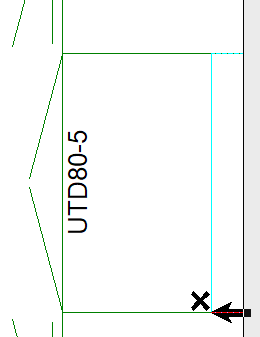

- I planritningen, flytta markören till höger sida av enheten bredvid passbiten och se till att markören pekar bort från passbiten:
- Klicka för att markera enheten som diskhon ska placeras på.
- Klicka på Standardprodukter knappen på höger sida av skärmen.
- I fönstret Välj objekt klickar du på Handfat skrolla ner och välj Med en ho.
I det här exemplet är standardprodukten i Belfast-stil W320 215. - Välj den och klicka OK.
- Du kommer att bli ombedd att välja en kod för diskbänken. I det här exemplet klickar du Hoppa Över.
- Välj i läget Ställ in höjd Övrig och välj Över markerat objekt i rullgardinsmenyn Höjdtyper. Klicka på OK.
- I fönstret Ställ in parametrar anger du måtten på Belfast-vasken:
Bredd: 560
Höjd: 260
Djup: 800
Klicka på OK. - I fönstret Välj ritning uppmanas du att välja en blandare. Eftersom detta kommer att placeras på fillern, klicka Hoppa Över.
Diskbänken kommer nu att placeras ovanpå enheten.
Placera kranen
- Klicka för att markera fyllmedlet bakom diskbänken.
- Tryck på Standardprodukter.
- Klicka på Handfat i rullgardinsmenyn och välj Kombinerade kranar.
- Välj din kran och klicka på Centrera objekt.
- Välj en kod eller klicka på skärmen Välj kod Hoppa över.
- I fönstret Ställ in höjdposition väljer du På bänkskivan (upp).
- Justera parametrarna efter behov och tryck OK.

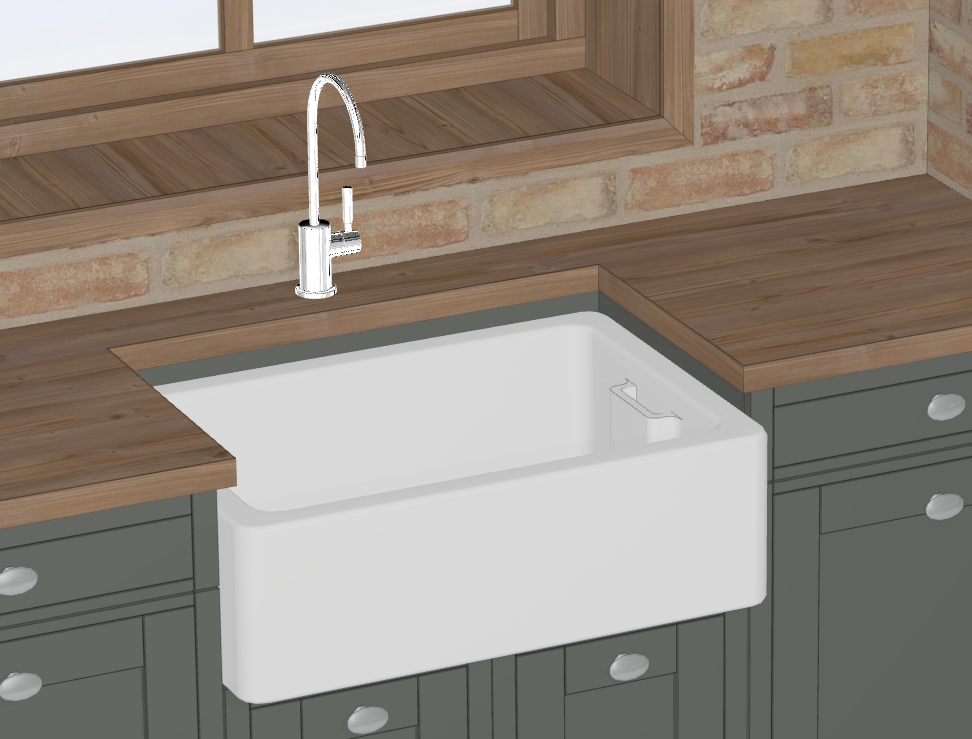

- Vänsterklicka och håll ned på blandaren och dra efter behov till önskad position. Håll ned Ctrl för att flytta i mindre steg. Släpp musknappen när den placeras.
