En utskärning i en passbit kan skapas när du ritar en passbit och den korsar ett befintligt objekt, till exempel ett byggblock i Standardprodukter.
- Första placera eller skapa ett objekt som kommer att fungera som skärformen för din passbit.
Se till att detta föremål placeras på samma plats där du tänker rita passbiten.

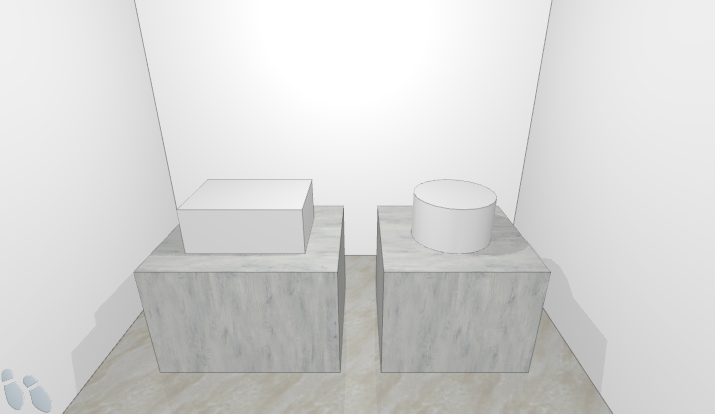

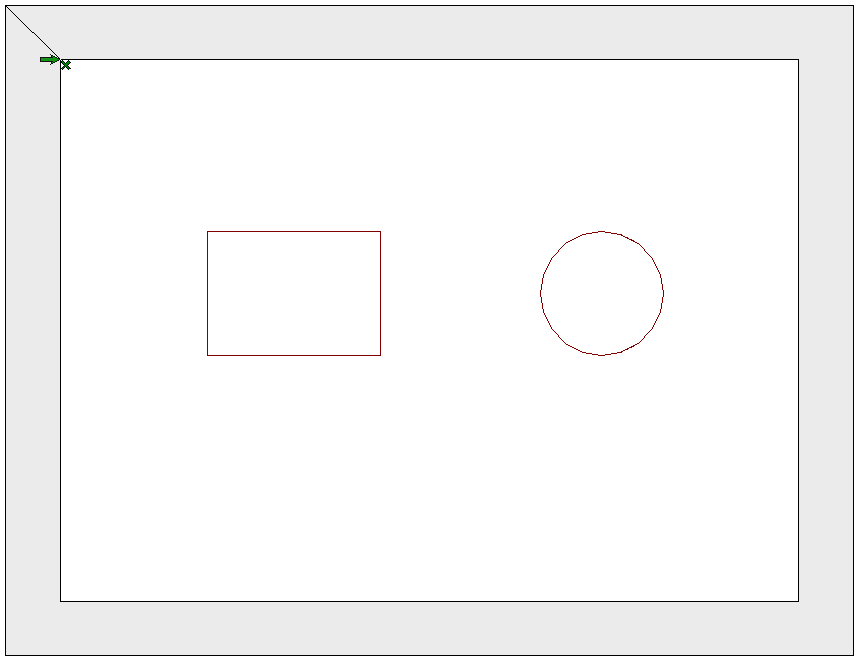

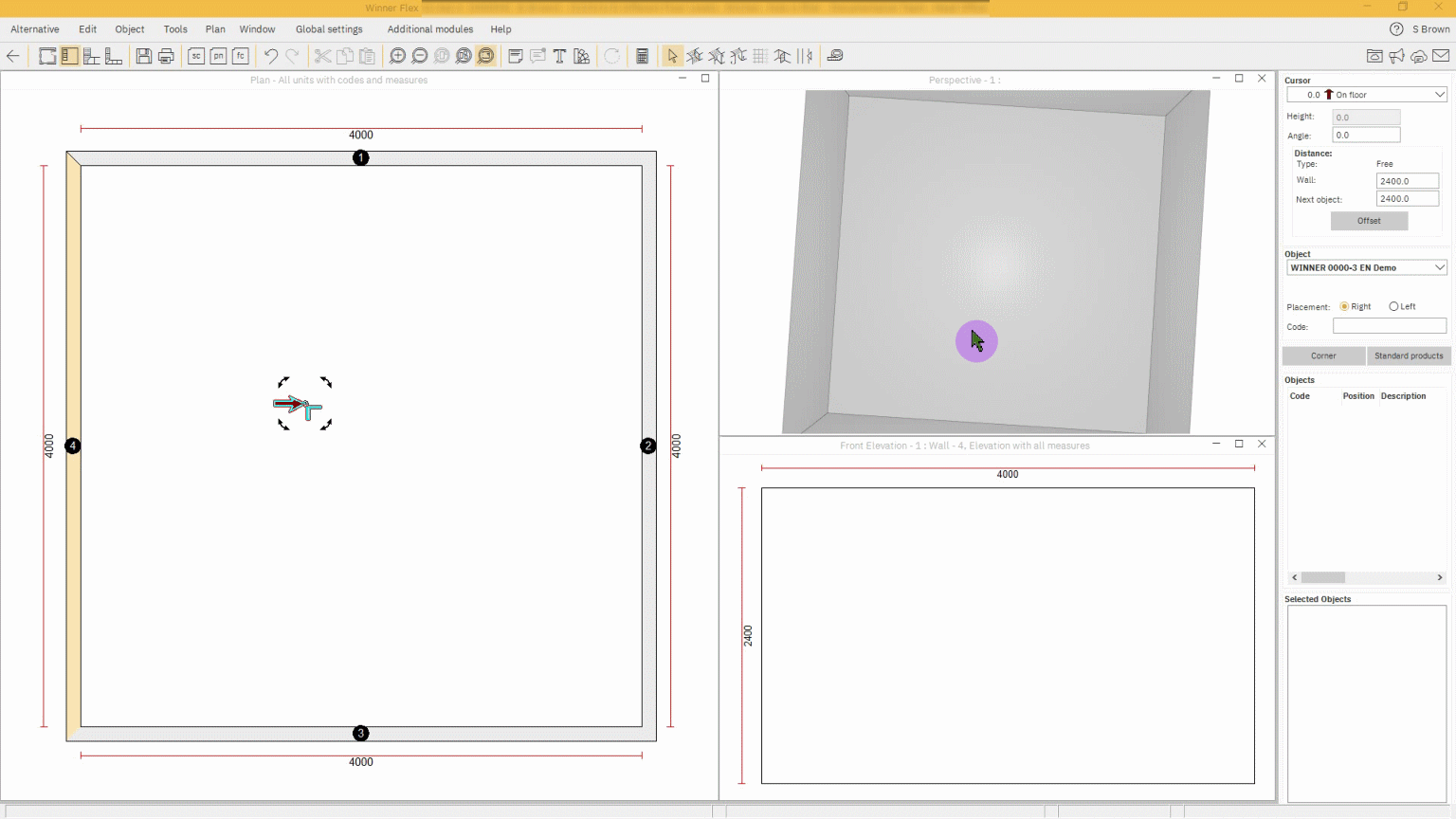

I det här exemplet kommer vi att använda en rektangel och en cylinder som skärande former: - Välj Fririnting av passbit-ikonen och rita ut fyllnadsformen runt föremålet som används för utskärningen. Passbiten ska placeras och överlappa med skärformen där du vill att din utskärning ska vara. I det här exemplet skapar vi ett rektangulärt hål i den vänstra passbiten och ett cirkulärt hål i den högra passbiten.
När du är färdig med att rita passbiten får du ett meddelande om att det nya objektet kolliderar med andra objekt. Klicka Ja för att fortsätta.
Notera: se till att föremålet är högre än passbitens höjd, annars kommer det inte att skära ut formen.

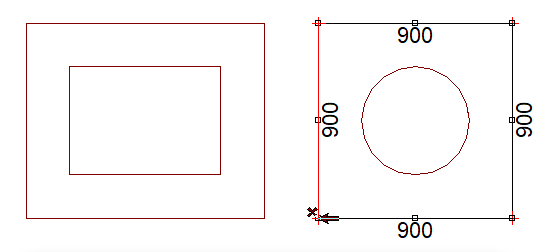

Se nedan för exempel på passbitar som ritas runt de utskurna föremålen:

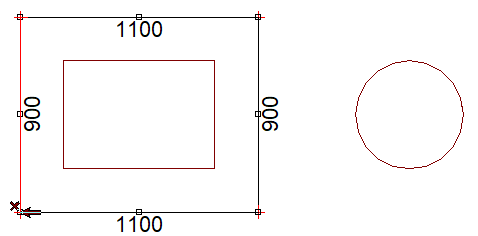

Exempel på passbitar som omger föremålen: -
Välj och radera de skärande föremålen som du använde för att skära ut passbiten.

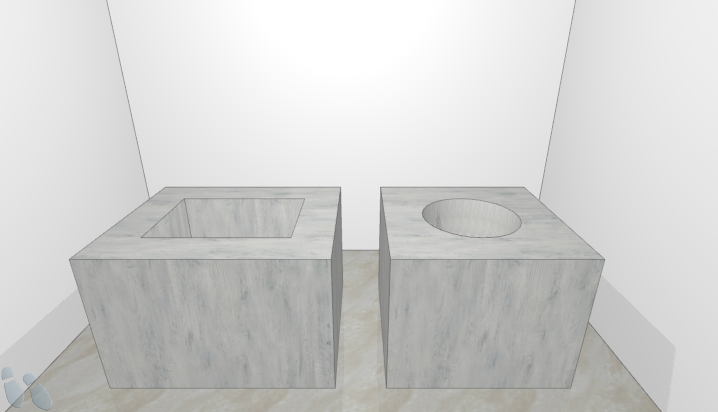

Utskärningarna i passbitarna kommer nu att synas:

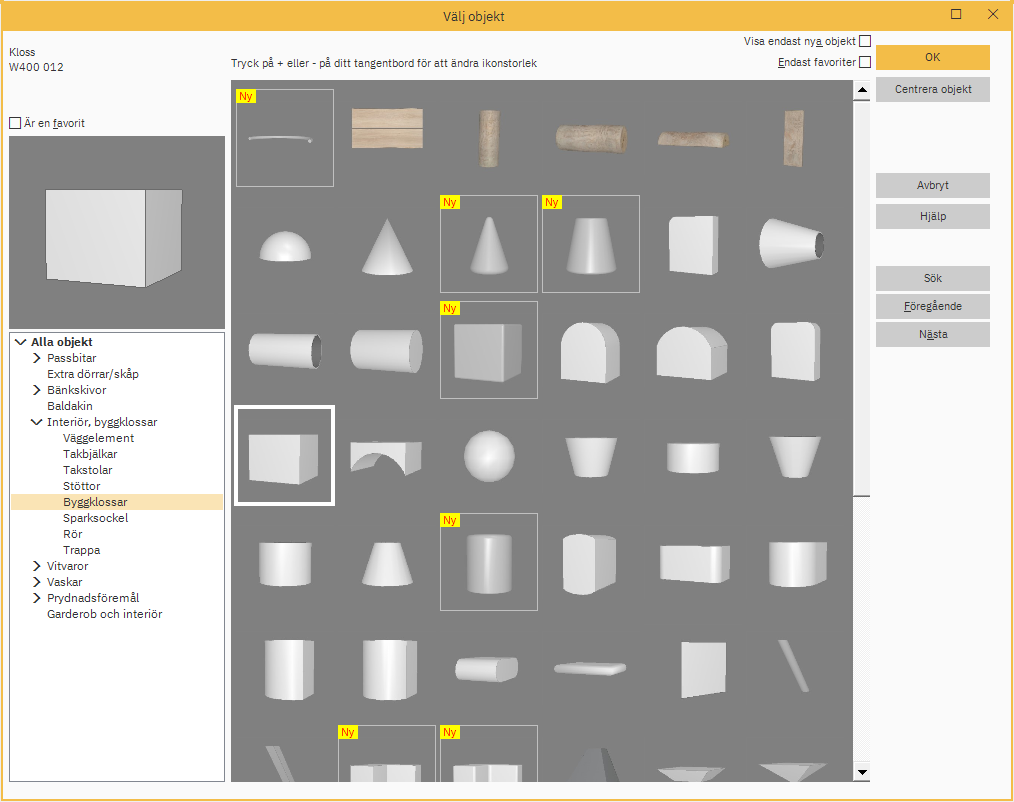

Tips: Det finns många föremål med olika former i Standardprodukter – Interiör, Byggblock. Vilken som helst av dessa kan användas som en skärmall.
