En bänkskiva kommer automatiskt att beskäras runt ett föremål placerat på bänkskivans höjd. Till exempel sker skärning automatiskt runt ett handfat.
Genom att veta detta kan placera ett föremål användas som mall för utskärningen och sedan ta bort föremålet efter bänkskivan ritas/genereras.
Att placera föremålet
- Välj Möbelläget i verktygsfältet.
- Klicka på Standardprodukter knappen på höger sidan.

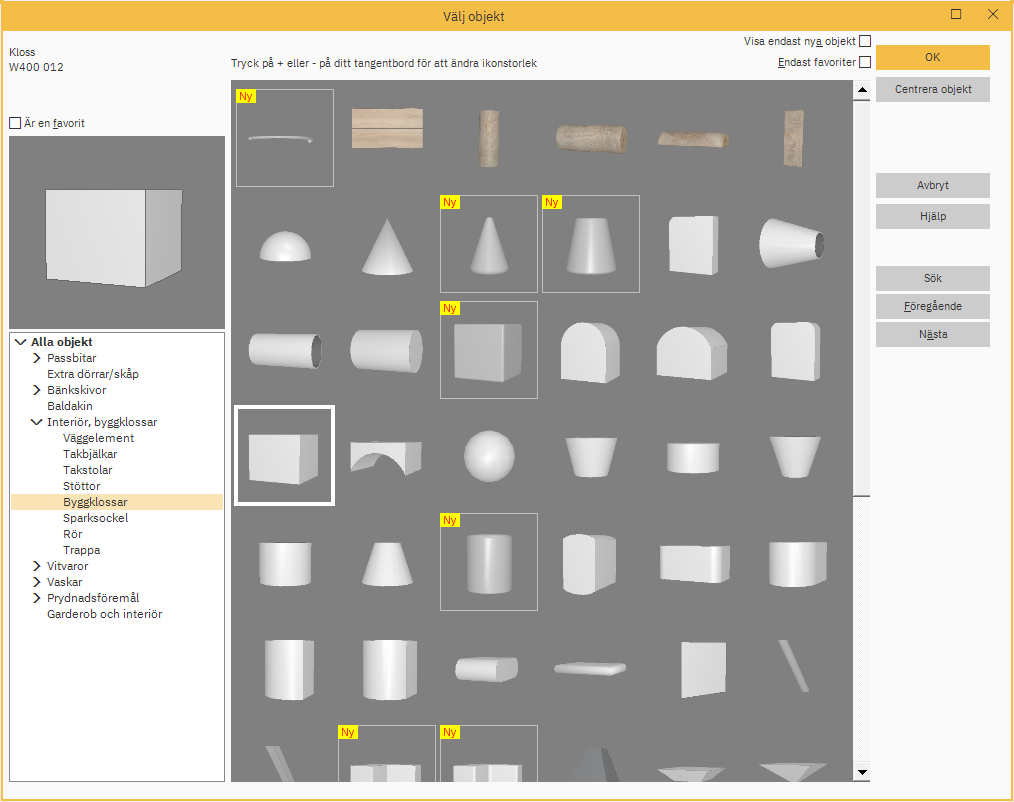

- I Välj objekt fönstret klickar du på Interiör, byggblock.
- Välj Byggblock.
- Välj ett byggblock och klicka OK.
-
I fönstrat för Ställ in höjdläge , välj Övrig och i Höjdtypers rullgardinsmeny välj Bänkskiva.
Detta kommer att placera objektet med bänkskivan. Upprepa de föregående stegen om fler utskärningar krävs.
Du kan justera parametrarna för byggblocken efter behov genom att markera och dubbelklicka på objektet.
Rita bänkskivan
- Välj Bänkskiveschemat i verktygsfältet.
- Rita din bänkskiva runt byggblocket genom att klicka Rita/ändra form i verktygsfältet.
- Klicka på Rita rektangel pennan i verktygsfältet till höger om Rita/ändra form.

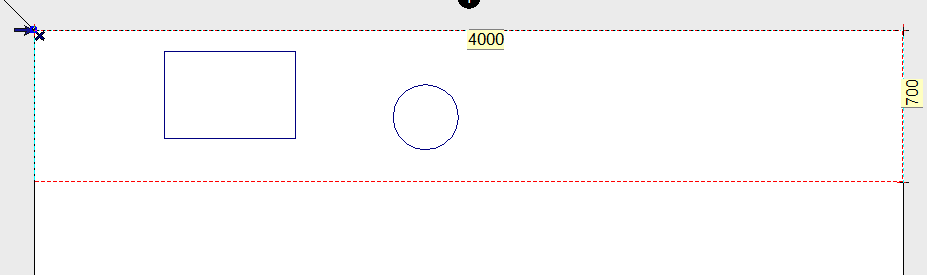

- Klicka en gång i planritningen där starthörnet på bänkskivan kommer att vara, klicka och dra sedan för att rita rektangeln till det diagonalt motsatta hörnet av den avsedda bänkskivans storlek.
OBS! För att flytta pennan i mindre steg medan du drar den, håll nere Ctrl tangenten på ditt tangentbord.
- Klicka på OK vid Ställ in höjdläge fönstret.
- Klicka OK vid Objektegenskaper fönstret.
- Klicka på Hoppa över i Välj produkt fönstret.
- Du kommer att bli ombedd att bekräfta "Det nya objektet korsar ett annat objekt. Vill du skära bort den delen som kolliderar?" Klick Ja.

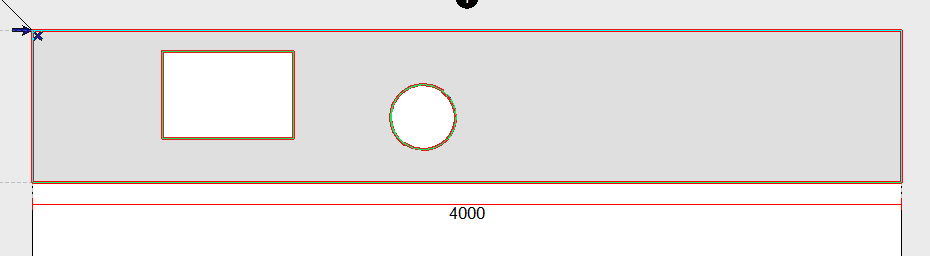

- Bänkskivan kommer att ha skuren runt föremålen. Gå tillbaka till Möblerings läget och radera objekten efter behov.
