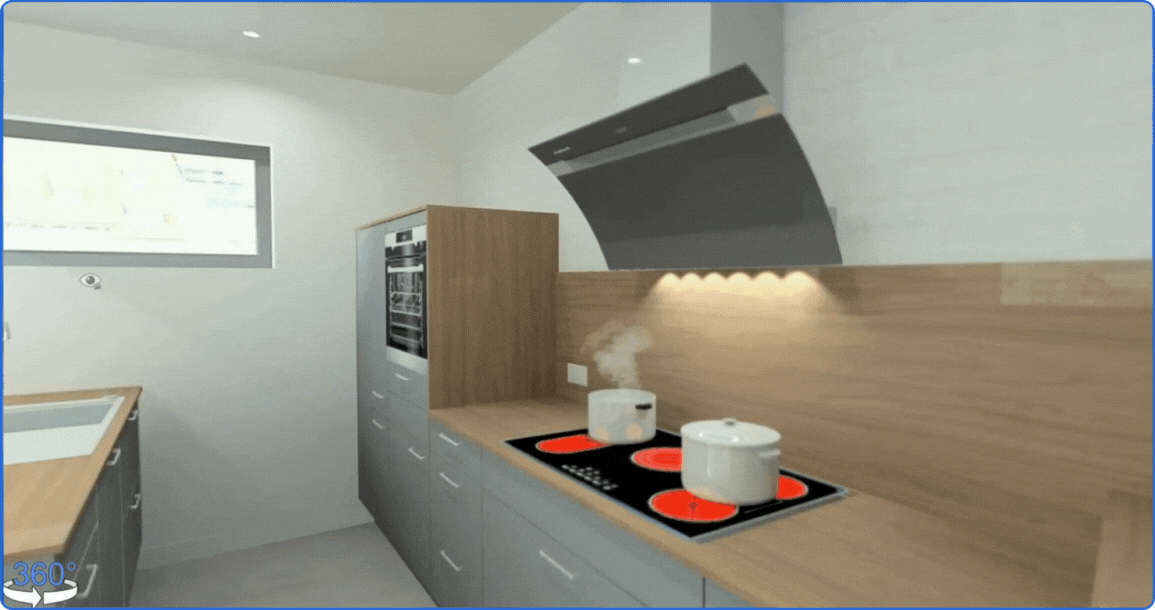

I Winner är det möjligt att visa de invändiga skåpsymbolerna för enheterna i elevationsvyn. För vissa kataloger kan du också öppna skåpet för att visa innehållet, detta visas i perspektivet och elevationen.
Hur man visar öppna skåp i perspektiv och elevation
Notera: Denna funktion är katalogberoende.
- Välj ett eller fler skåp
- Högerklicka och välj Öppna skåp.
ELLER

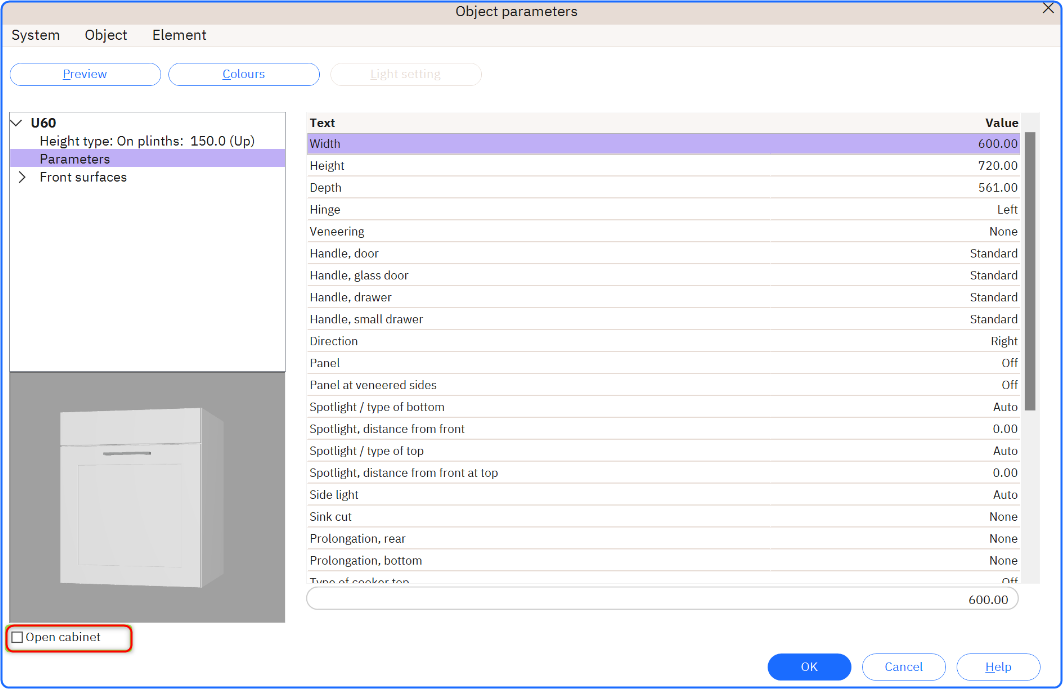

- Om du vill öppna ett skåp dubbelklicka på det och i Objektparametrar kryssa i kryssrutan Öppet skåp.
ELLER

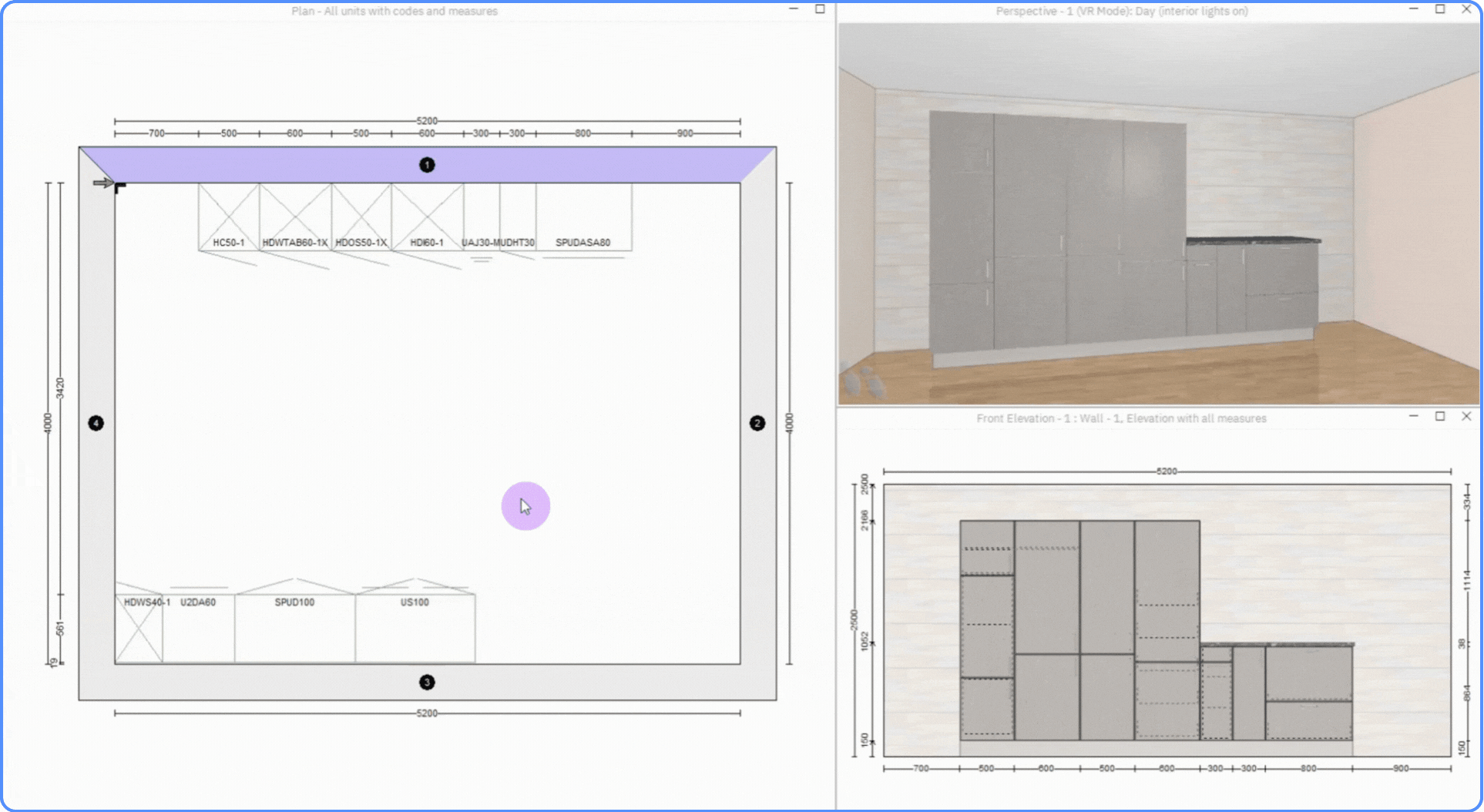

- Om du vill öppna alla skåp på ritningen klicka i planen och välj i menyraden Alternativ Öppna alla skåp.
- För att stänga, välj dem igen, högerklicka och klicka på Öppna skåp igen.
Hur man visar symboler i elevationsvyn
- Klicka på Generella inställningar på menyraden.
- Välj Systeminställningar Ritnings fliken.
- Under Elevation klicka på kryssrutan *Automatisk tilläggssymbol.
- Klicka OK.
- De interna skåpsymbolerna kommer att visas i Elevations fönstret. Exemplet nedan visar interna lådor och en intern utdragbar soptunna.

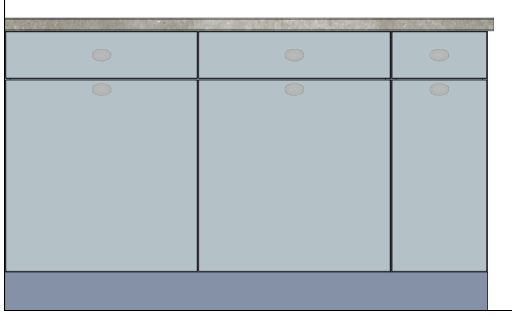

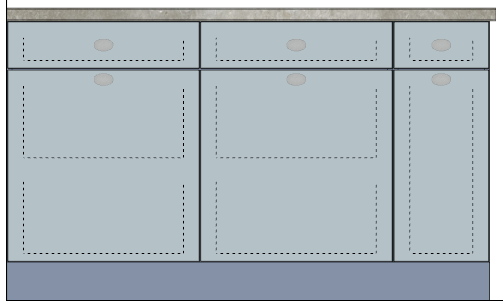

| Normal elevationsvy | Visa med Automatiska tilläggssymboler visar 2 lådor och 1 utdragbar soptunna |
Ändringssymboler som visas i elevationsvyn

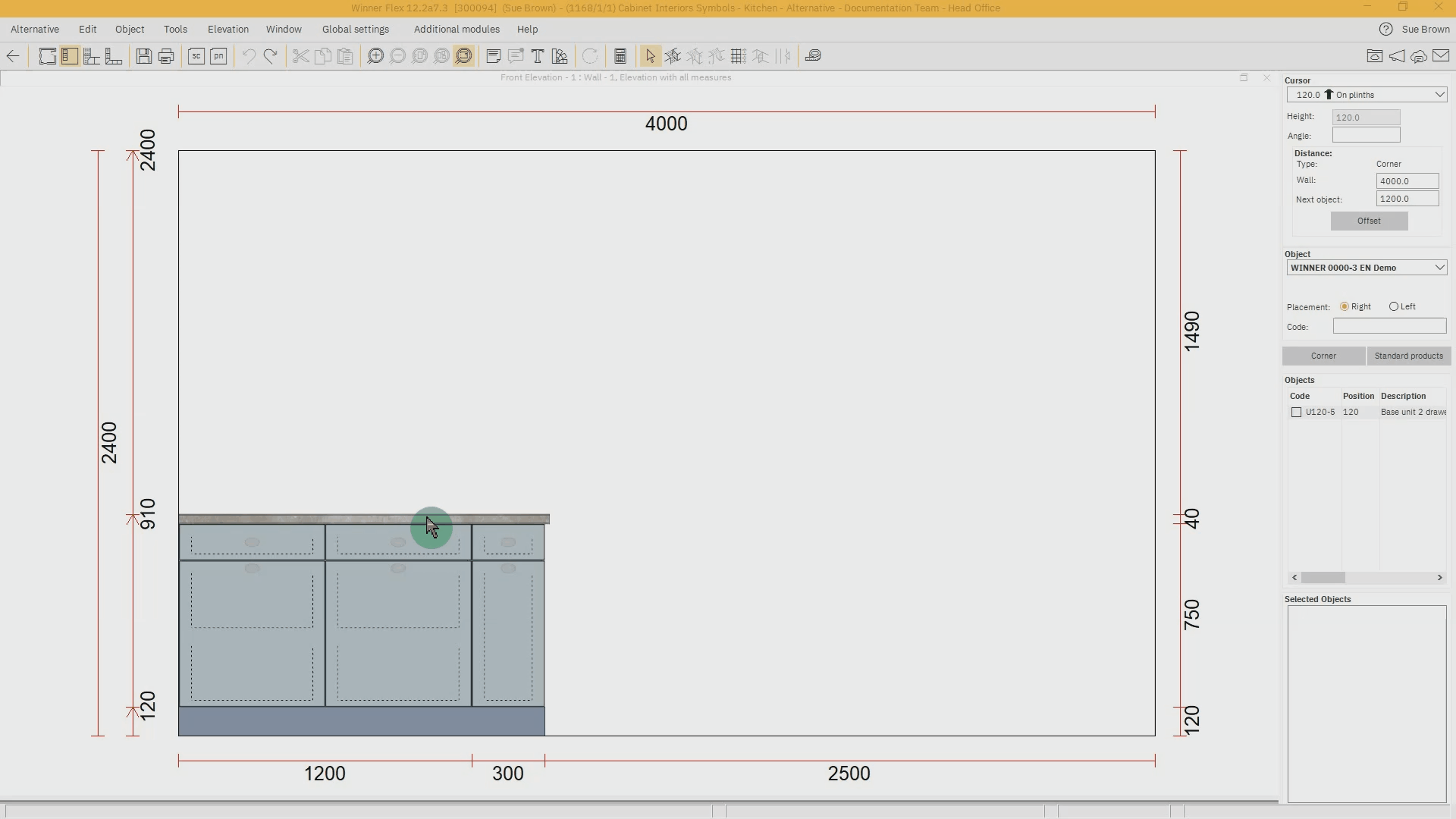

När du väl har visat symbolerna är det möjligt att ändra tilläggssymbolerna, till exempel genom att välja 3 lådor istället för 2:
- Dubbelklicka på enheten eller högerklicka på den och välj Egenskaper.
- Välj Främre ytor och välj Framsida var ändringen ska göras till exempel Dörr.
- Välj Parametrar.
- I listan med parametrar, på höger sida, välj Ytterligare symbol i elevation.
- Från rullgardinsmenyn längst ned i listan väljer du den kombination du behöver. I vårt exempel 3 lådor.
- Klicka OK.

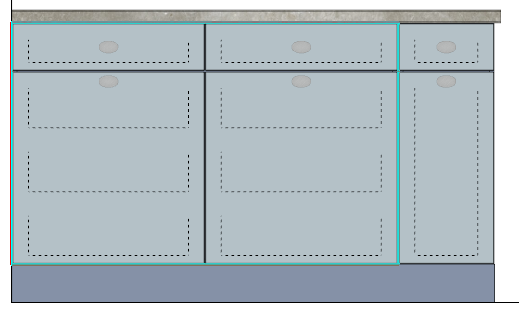

| Vy med symboler ändrade till 3 lådor |
|
|
