Como pode usar o Flex em diferentes dispositivos (incluindo tablets), é útil carregar ou tirar uma foto e adicionar medições e notas. Também é útil quando está com um cliente para esboçar ideias.
Com a função de quadro branco, pode escrever ou desenhar algo rapidamente e destacar o conteúdo de uma imagem usando a Barra de ferramentas do quadro branco . Aceda ao documento mais tarde de qualquer lugar através da plataforma Flex.
Usando o quadro branco, também pode:

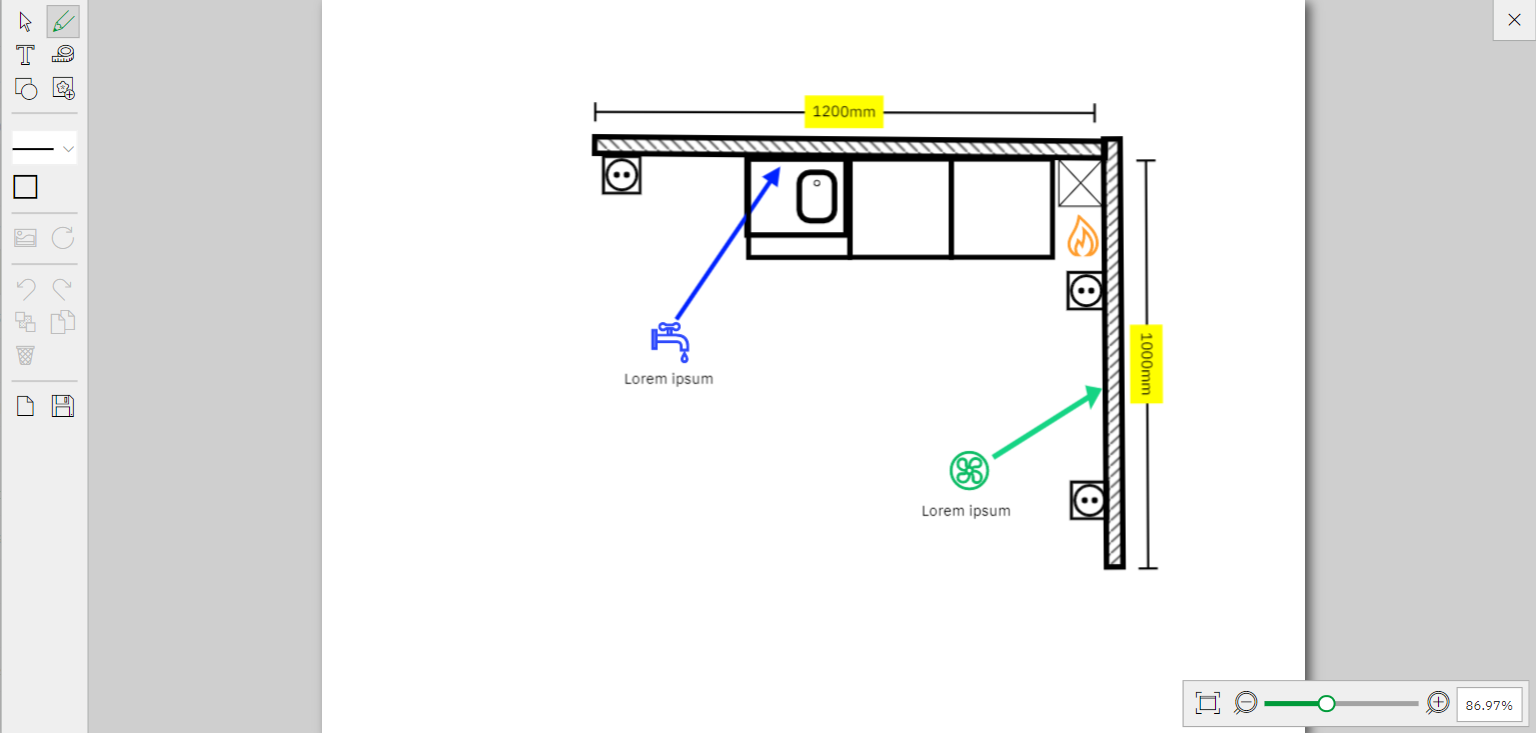

Criar um novo desenho no quadro branco

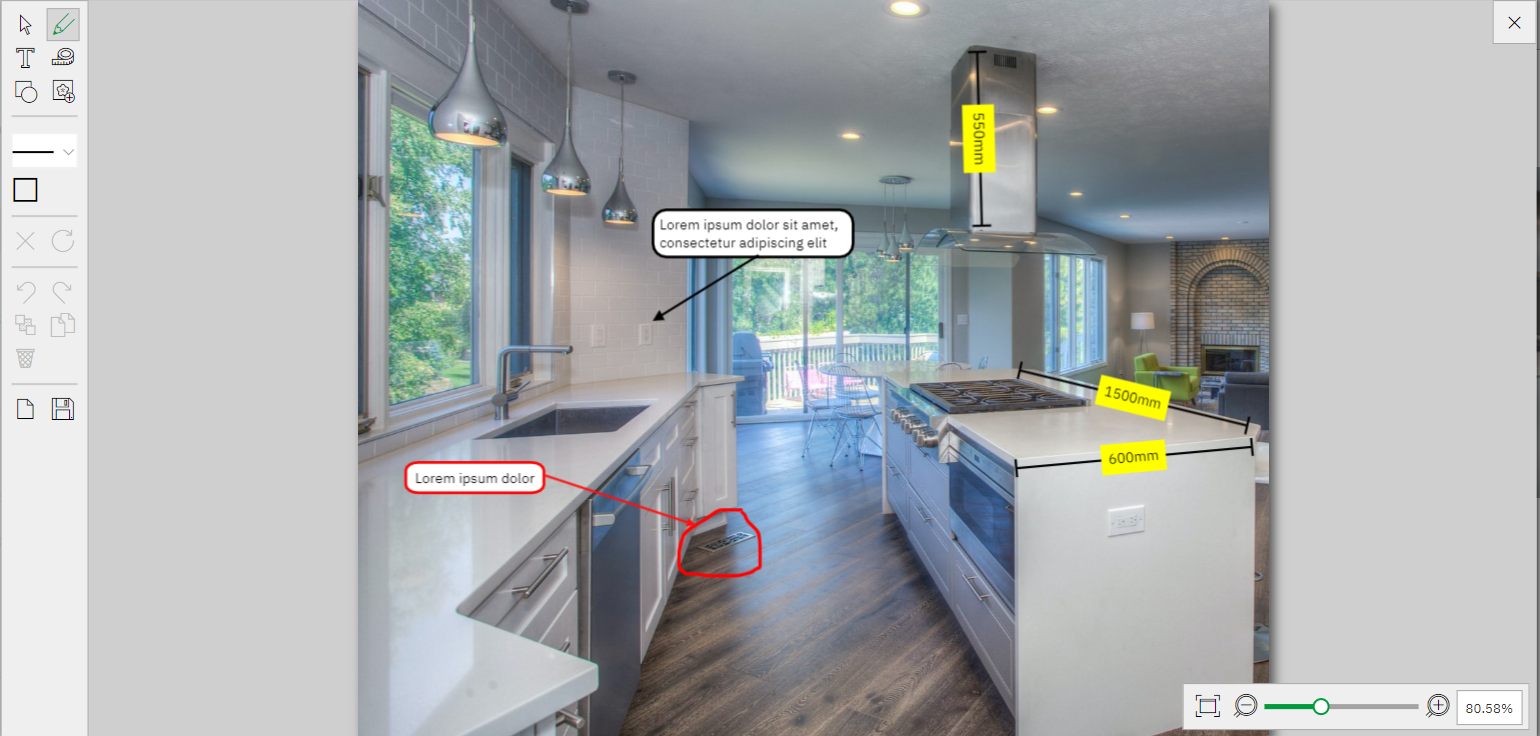

Carregue uma imagem e adicione notas, medidas, símbolos etc.
Edite uma imagem que já está na plataforma Flex
Novo desenho no quadro branco
-
Vá à plataforma Flex.
-
Selecione a aba Documentos.
-
Clique em Novo quadro branco.
- Selecione Desenho Livre.
-
Agora é possível usar as ferramentas para desenhar, adicionar notas, medidas, símbolos etc.
Observação: Depois de começar a desenhar, não é possível carregar uma imagem de fundo a menos que limpe o conteúdo do quadro branco.
Carregar uma imagem
-
Vá à plataforma Flex.
-
Selecione a aba Documentos.
-
Clique em Novo quadro branco.
-
Selecione Carregar imagem.
-
Navegue até onde sua imagem está armazenada e clique em Abrir para carregá-la.
- Agora é possível usar as ferramentas para adicionar notas, medidas, símbolos etc.
Edite uma imagem que já está na plataforma Flex
-
Vá à plataforma Flex.
- Selecione a aba Documentos.
-
Clique na caixa de seleção ao lado do Documento gráfico a ser editado.
Observação: só é possível editar os formatos de arquivo .jpg, .png ou .bmp.
- Isso abre a Visualização de detalhes à direita da tela.
- Clique no ícone de reticências
- Selecione Editar imagem.
- Agora é possível usar as ferramentas para adicionar notas, medidas, símbolos etc.
- Quando terminar de editar, clique no ícone Guardar
- Clique conforme necessário:
- Não guardar
- Guardar
- Guardar como = guarda como um novo documento do quadro branco
A barra de ferramentas do quadro branco
-
Qualquer que seja a opção selecionada, haverá uma barra de ferramentas no quadro branco:
Observação: alguns ícones só aparecem ou ficam ativos dependendo do que já foi desenhado ou carregado.
A secção 1 da barra de ferramentas
Observação: o ícone selecionado muda para uma cor dourada.
Isso é composto pelas seguintes ferramentas:
Seleção - usado para selecionar edições existentes e realizar ações como apagar, mudança de cor, mover para frente/trás etc.
DesenhoLivre - transforma o ponteiro do rato em uma cruz que permite desenhar livremente
Texto - clique com o rato onde deseja inserir o texto e uma caixa suspensa de tamanho de fonte se tornará ativa.
Medição - selecione uma unidade de medida, desenhe uma linha e insira manualmente o valor.
Inserir figura básica - escolha uma forma na caixa suspensa e desenhe-a usando o rato.
Inserir símbolo - escolha um símbolo na caixa suspensa e desenhe-o usando o rato.
As secções 2 e 3 da barra de ferramentas quando nenhuma imagem é carregada
Isso é composto pelas seguintes ferramentas:
Tamanho de escova - define a largura da linha na ferramenta de desenho livre e a largura da borda.
Cor da borda - define a cor da borda das formas inseridas.
Cor de preenchimento define a cor para preenchimento das formas inseridas.
Carregar imagem de fundo ativo somente quando a tela estiver completamente em branco.
Girar tela - Gira a imagem de fundo em 90 graus no sentido horário. Observação: Isso só está ativo enquanto não houver nada colocado em cima da imagem de fundo.
As secções 2 e 3 da barra de ferramentas quando a imagem já está carregada
O botão Carregar imagem é substituído por Remova a imagem de fundo e o botão Girar fica ativo.
A secções 4 e 5 da barra de ferramentas
Isso é composto pelas seguintes ferramentas:
Desfazer
Refazer
Move tools - traz um item selecionado para frente ou para trás, use a ferramenta de seleção primeiro para escolher o que mover. Observação: não é possível mover as coisas em relação à sua imagem de plano de fundo carregada, pois agora é sua tela
Duplicado - use a ferramenta de seleção primeiro para escolher o que duplicar.
Apagar - use a ferramenta de seleção primeiro para escolher o que apagar.
Limpar Tela - limpa o quadro branco, incluindo a imagem de fundo.
Guardar - guardar um quadro branco significa que ele permanece editável enquanto estiver no Flex. Observação: ao baixar ou compartilhar, torna-se uma imagem PNG que não é editável.
OBSERVAÇÃO: Ao passar o rato sobre qualquer ícone, ele fornecerá uma dica de ferramenta.
-
Use a barra de ferramentas no canto inferior direito para aumentar e diminuir o zoom.
