Dentro do Winner, as impressões gráficas dos usuários podem incluir uma imagem da visão de perspetiva. Os usuários podem configurar um filtro de imagem para a vista em perspetiva que terá uma borda de sombra ou borda suave. Como exemplo, uma imagem de vista em perspetiva com uma borda suave pode ser vista abaixo:
Aplicando um filtro de imagem
No nível de alternativa:
- Clique com o botão direito na janela da Perspetiva de visualização e selecione Perspetiva > Imprimir Perspetiva.

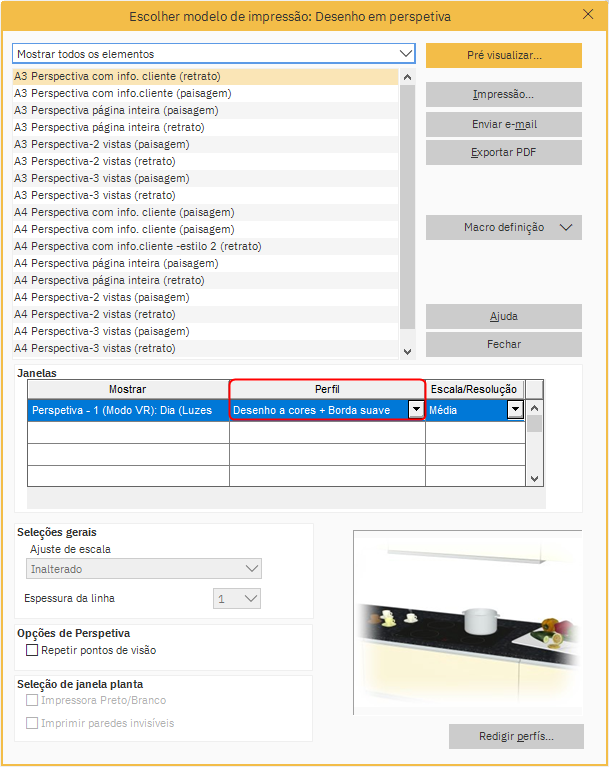

- Na janela Selecione o formulário: desenho de perspetiva, na secão Visualizações, clique no menu suspenso Perfil e selecione um perfil com "Borda suave" ou "Borda de sombra".
Observação: Para personalizar o filtro de imagem, clique em Editar perfis. - Para imprimir uma cópia, clique em Imprimir.
Para exportar a visualização como um PDF, clique em Exportar PDF.
Para enviar a visualização por e-mail, clique em Enviar email.
Observação: Clique no botão para ter uma visualização da vista no formato selecionado.
Personalizando o filtro de imagem

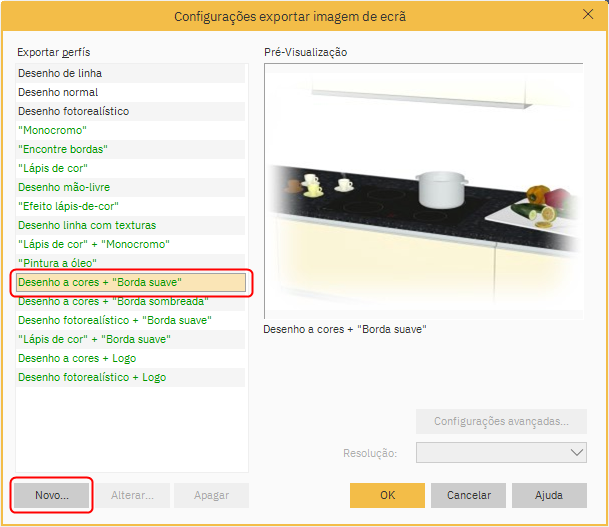

- Na janela Configurações de exportação de imagem, clique em Adicionar.

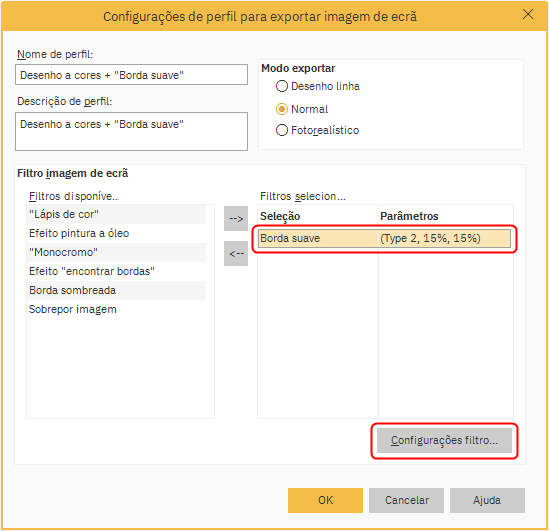

Observação: O Perfil selecionado pelo usuário na janela Selecione o formulário: desenho de perspetiva deve ser destacada automaticamente, por exemplo Desenho colorido + "borda suave". - Na janela Configurações do perfil de exportação de imagem, na seção Filtro de imagem abaixo de Filtros selecionados, selecione o filtro existente, por exemplo Borda suave, e clique em Configurações de filtro.

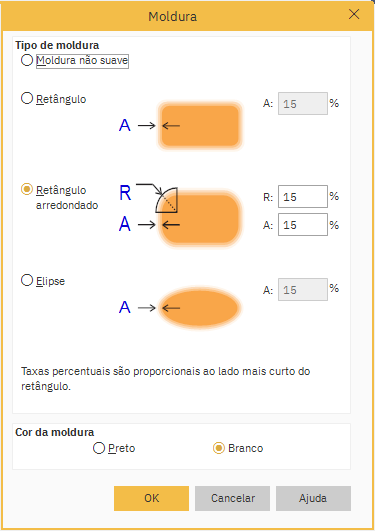

- A janela Borda será aberta.
Na janela borda, os usuários podem:- forma de borda - selecione a forma da borda.
- Sem borda suave - selecione esta opção se não desejar nenhuma borda ao redor do desenho em perspetiva.
- Retângulo - desenhe uma borda na forma de um retângulo ao redor do desenho em perspetiva.
- retângulo arredondado - desenhe uma borda na forma de um retângulo com cantos arredondados ao redor do desenho em perspetiva.
- Elipse - desenhe uma borda em forma de elipse ao redor do desenho em perspetiva.
- A % - especificar a porcentagem do desenho que constitui a borda.
- R% - especifique o raio para o arredondamento dos cantos.
- Cor da borda - selecione a cor na borda.
- Assim que terminar, clique em OK.
- Na janela Configurações do perfil de exportação de imagem, digite um novo nome no campo Nome do perfil e clique em OK.
- Na janela Configurações de exportação de imagem, com o novo perfil de exportação selecionado, clique em OK.
Observação: O novo texto do perfil de exportação criado pelo usuário estará em azul. - Na janela Selecione o formulário: desenho de perspetiva, os usuários agora podem imprimir, enviar por e-mail, exportar como PDF ou visualizar a imagem de perspetiva personalizada.
