Para cada objeto é registrada uma posição de altura em relação às medidas padrão no catálogo.
Caso seja necessário alterar o tipo de altura de um objeto, deve-se selecionar o objeto e, em seguida,
-
Selecione a opção no Menu: Objeto indicar tipo de altura (no modo de mobília).
OU -
Clique com o botão direito do rato no objeto e selecione indicar o tipo de altura.

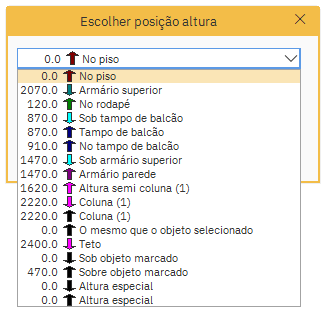

Nesta lista você encontra alturas predefinidas como No piso, No rodapé, Sob a o tampo de balcão etc.
Definir novo tipo de altura

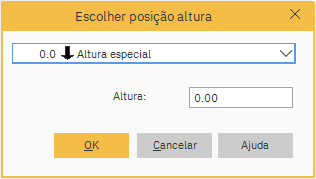

Também é possível selecionar o tipo de altura Altura especial (a direção da seta indica se é altura especial para cima ou altura especial para baixo, como no exemplo abaixo). Insira a altura especial em mm no campo Altura especial e clique OK.

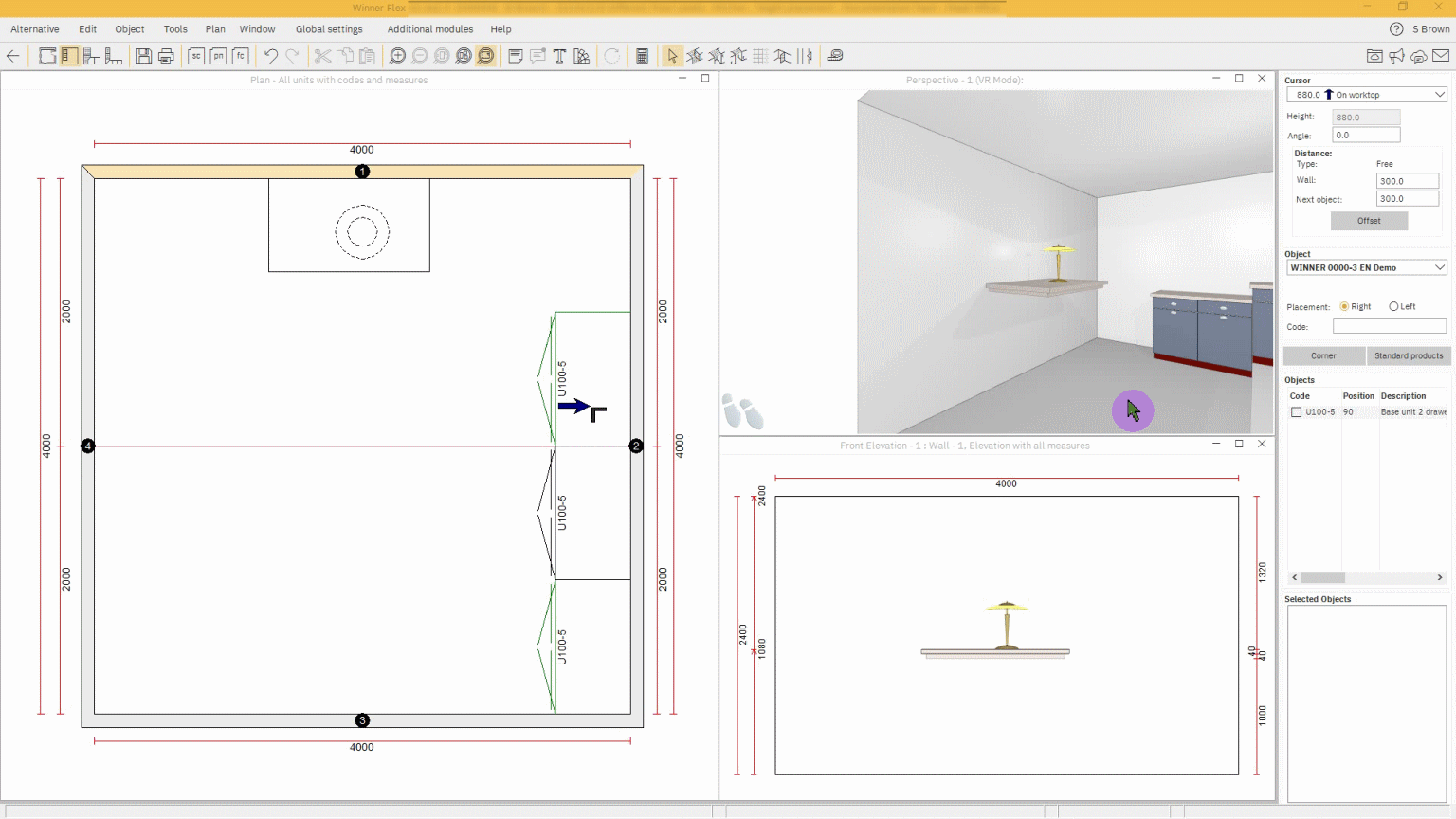

Definir a posição de altura na bancada
Para colocar um objeto como uma bacia ou um item decorativo em uma bancada use o tipo de altura No tampo de bancada. Este tipo de altura coloca objetos em uma altura calculada a partir da fórmula Altura do rodapé + Altura padrão da unidade base + Espessura do tampo de balcão.
Se o tampo de bancada sobre a qual colocou o objeto não estiver na altura padrão da bancada, o Winner descobrirá isso automaticamente.
Quando a caixa de diálogo Escolher posição de altura aparece, o Winner dá-lhe o Altura especial (para cima) opção onde é especificada a altura especial da bancada. Selecione esta altura especial e o objeto será posicionado corretamente.
Nota: Uma vez colocado, se o deslocar para um tampo de balcão com uma altura diferente, o winner ajusta automaticamente a sua colocação para se adequar a essa altura.
